Paigaldus

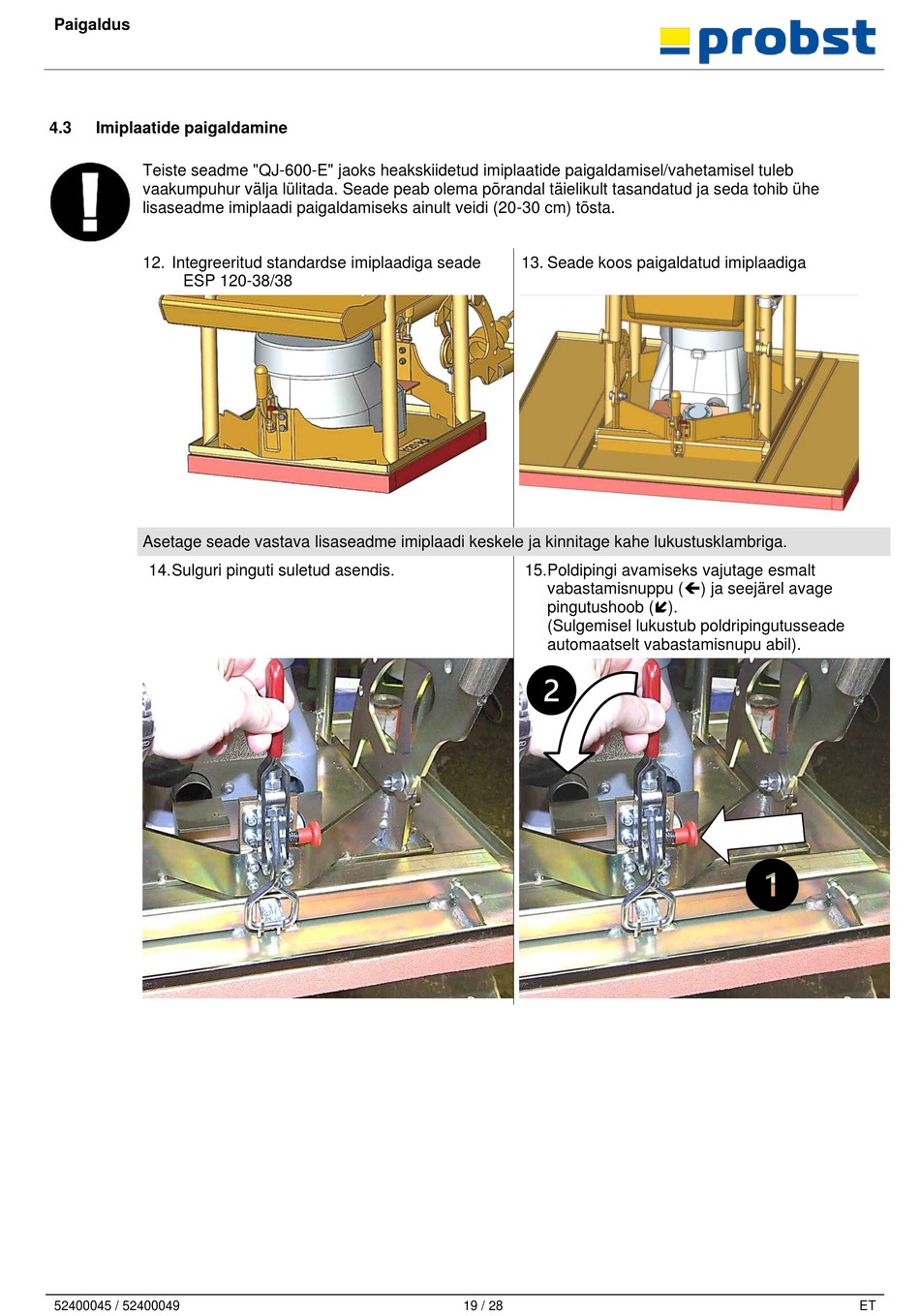

4.3 Imiplaatide paigaldamine
Teiste seadme "QJ-600-E" jaoks heakskiidetud imiplaatide paigaldamisel/vahetamisel tuleb
vaakumpuhur välja lülitada. Seade peab olema põrandal täielikult tasandatud ja seda tohib ühe
lisaseadme imiplaadi paigaldamiseks ainult veidi (20-30 cm) tõsta.
12. Integreeritud standardse imiplaadiga seade
ESP 120-38/38
Asetage seade vastava lisaseadme imiplaadi keskele ja kinnitage kahe lukustusklambriga.
14. Sulguri pinguti suletud asendis.
52400045 / 52400049
13. Seade koos paigaldatud imiplaadiga
15. Poldipingi avamiseks vajutage esmalt
vabastamisnuppu () ja seejärel avage
pingutushoob ().
(Sulgemisel lukustub poldripingutusseade
automaatselt vabastamisnupu abil).
