Allgemeines

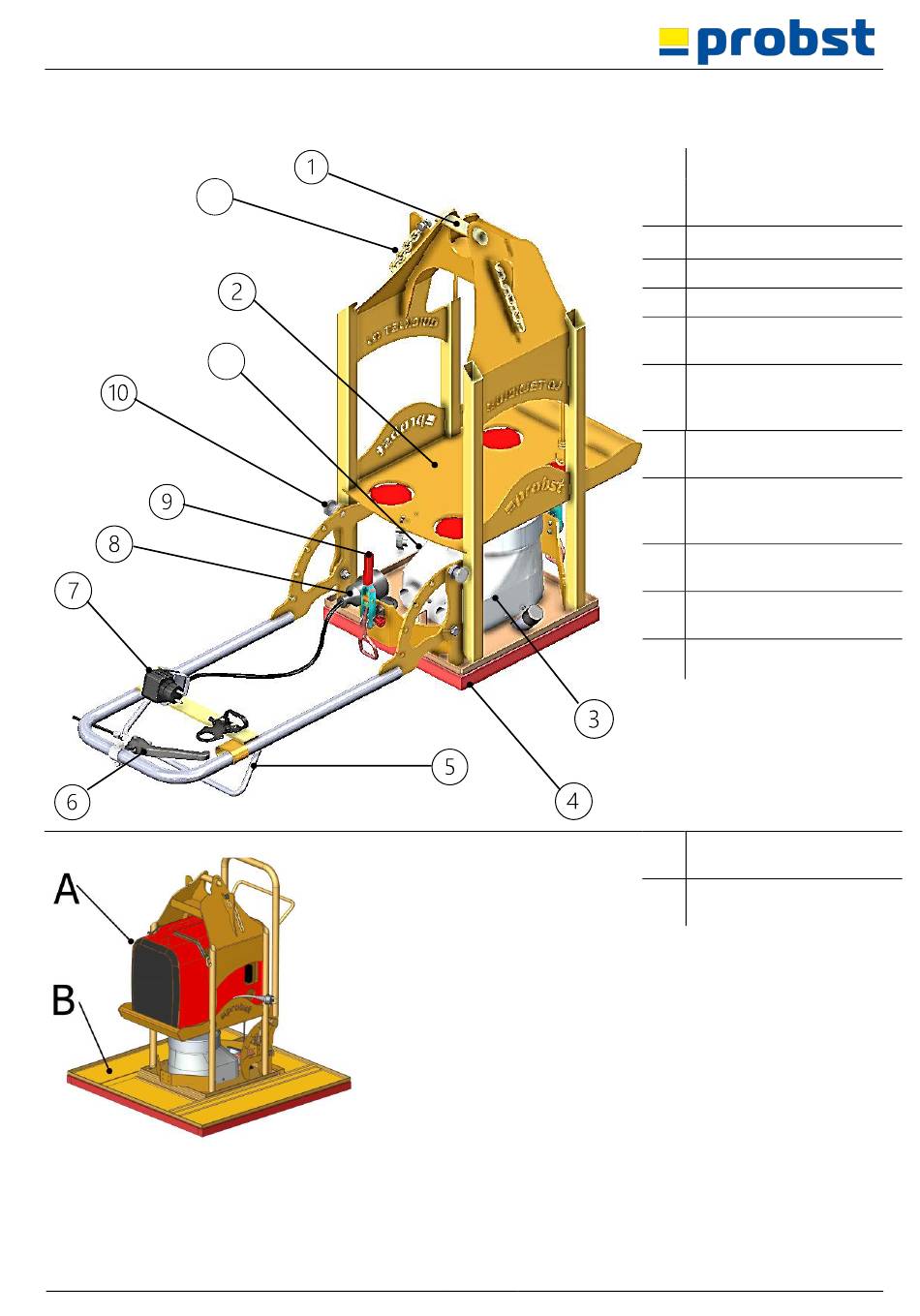

3.2 Übersicht und Aufbau
Abb.1
12
11
QJ-600 E inklusive Zubehör
3.3 Technische Daten
Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen.
52400045 / 52400049
Abb.2
13 / 27
1 Einhängeöse
2 Montageplatz für Zubehör
„Stromerzeuger EU 22 i"
3 Gebläseeinheit
4 Saugplatte ESP 120-38/38
5 Schutzbügel
6 Handgriff mit
Betätigungshebel
7 Netzstecker für externe
Stromversorgung
(230 V/ 110 V)
8 Anschlussdose zur
Gebläseeinheit (3)
9 Verschluss-Spanner für
Montage von Zubehör
Saugplatten
10 Federriegel für Verstellung
Position des Handgriffs
11 Netzstecker von
Gebläseeinheit
12 Sicherungskette
A Stromerzeuger EU 22 i
(52500243)
B Zubehör Saugplatte ESP
600
