Installation

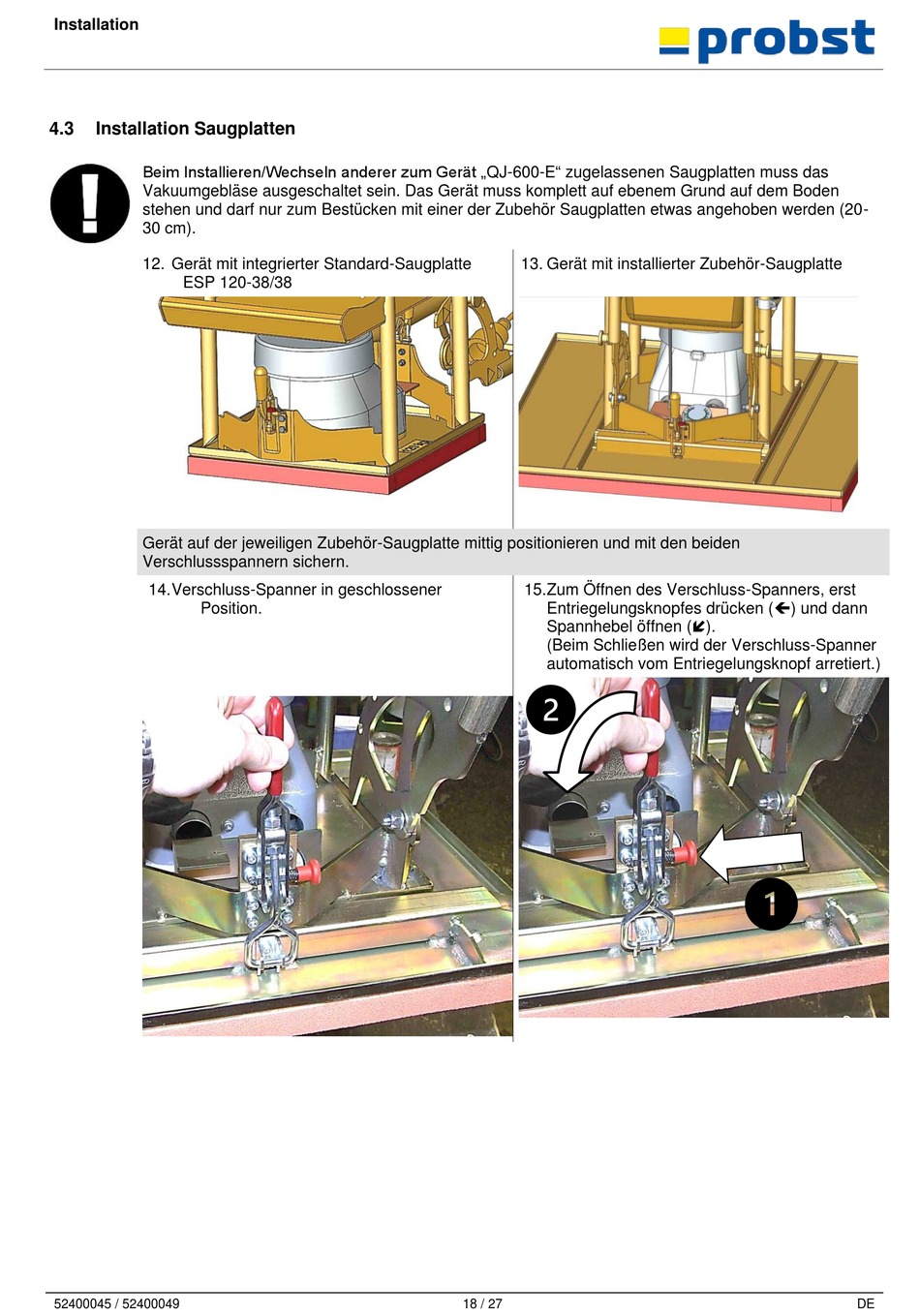

4.3 Installation Saugplatten
Beim Installieren/Wechseln anderer zum Gerät „QJ-600-E" zugelassenen Saugplatten muss das
Vakuumgebläse ausgeschaltet sein. Das Gerät muss komplett auf ebenem Grund auf dem Boden
stehen und darf nur zum Bestücken mit einer der Zubehör Saugplatten etwas angehoben werden (20-
30 cm).
12. Gerät mit integrierter Standard-Saugplatte
ESP 120-38/38
Gerät auf der jeweiligen Zubehör-Saugplatte mittig positionieren und mit den beiden
Verschlussspannern sichern.
14. Verschluss-Spanner in geschlossener
Position.
52400045 / 52400049
13. Gerät mit installierter Zubehör-Saugplatte
15. Zum Öffnen des Verschluss-Spanners, erst
Entriegelungsknopfes drücken () und dann
Spannhebel öffnen ().
(Beim Schließen wird der Verschluss-Spanner
automatisch vom Entriegelungsknopf arretiert.)
