Paigaldus

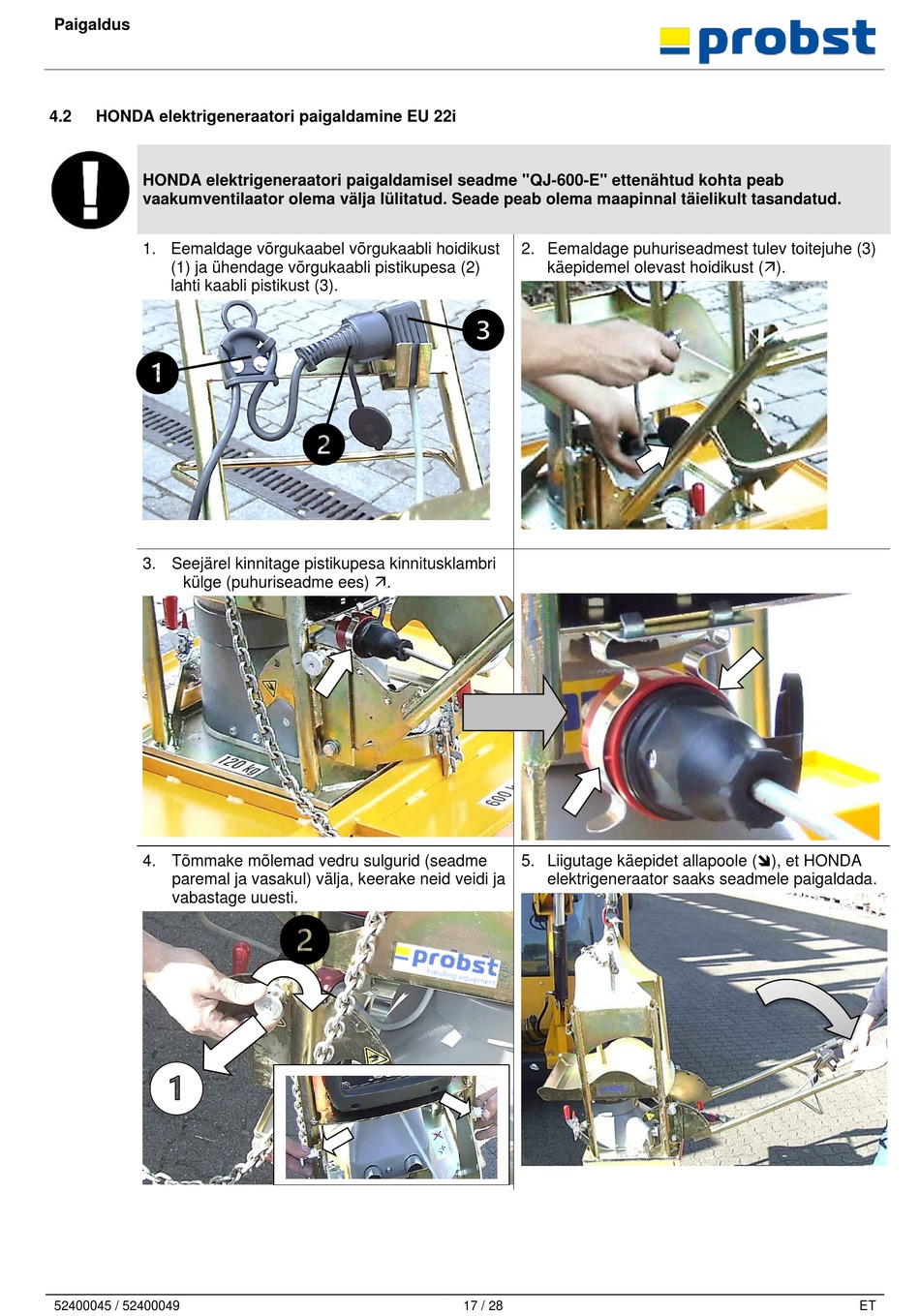

4.2 HONDA elektrigeneraatori paigaldamine EU 22i
HONDA elektrigeneraatori paigaldamisel seadme "QJ-600-E" ettenähtud kohta peab
vaakumventilaator olema välja lülitatud. Seade peab olema maapinnal täielikult tasandatud.
1. Eemaldage võrgukaabel võrgukaabli hoidikust
(1) ja ühendage võrgukaabli pistikupesa (2)
lahti kaabli pistikust (3).
3. Seejärel kinnitage pistikupesa kinnitusklambri
külge (puhuriseadme ees) .
4. Tõmmake mõlemad vedru sulgurid (seadme
paremal ja vasakul) välja, keerake neid veidi ja
vabastage uuesti.
52400045 / 52400049
2. Eemaldage puhuriseadmest tulev toitejuhe (3)
käepidemel olevast hoidikust ().
5. Liigutage käepidet allapoole (), et HONDA
elektrigeneraator saaks seadmele paigaldada.
17 / 28 ET
