Üldist

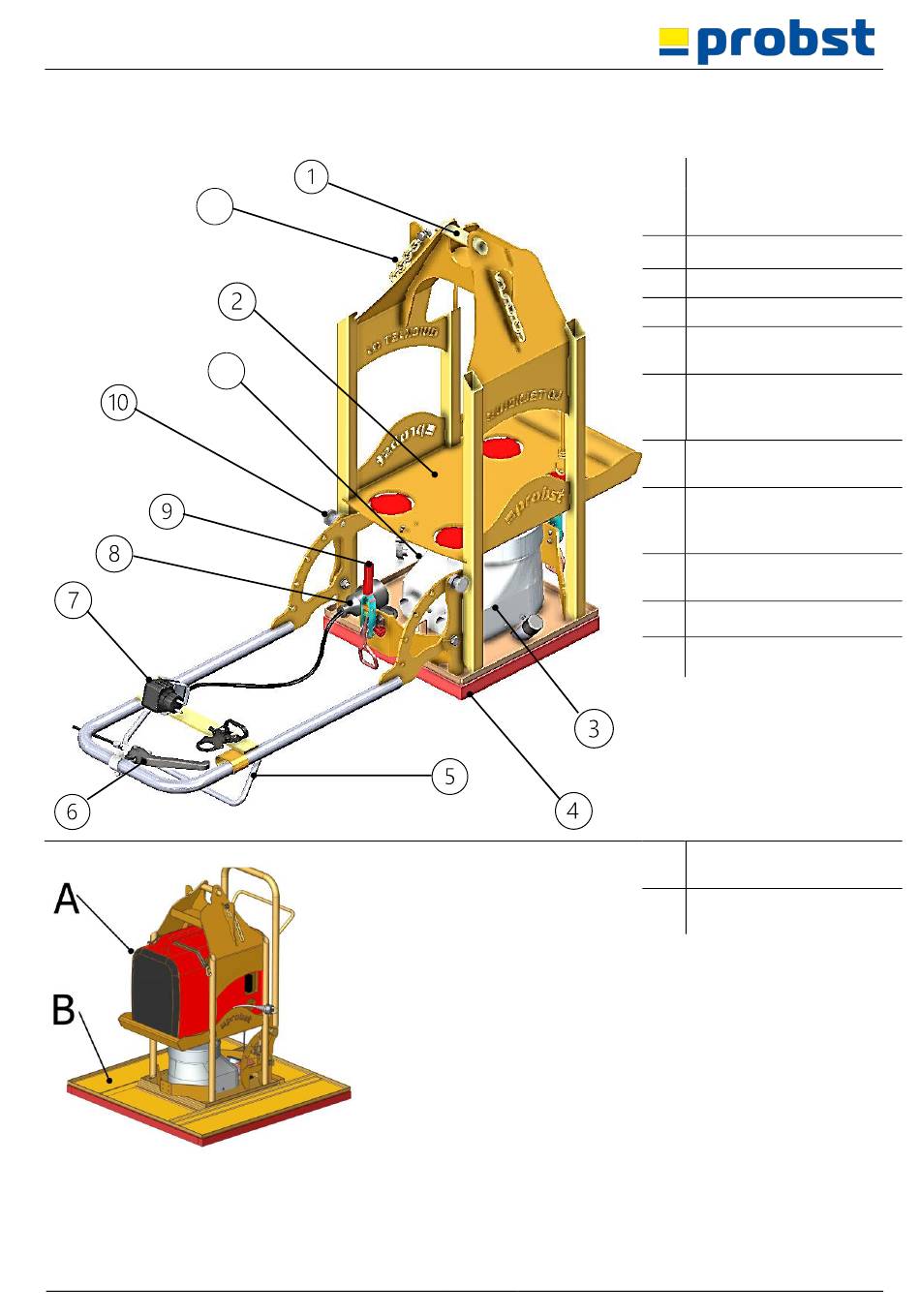

3.2 Ülevaade ja paigaldus
Joonis 1
12
11
QJ-600 E koos lisaseadmetega
3.3 Tehnilised andmed
Täpsed tehnilised andmed (nt kandevõime, tühimass jne) on esitatud tüübisildil.
52400045 / 52400049
Joonis 2
14 / 28
1 Riputussilm
2 "EU 22 i elektrigeneraatori"
lisaseadmete paigalduskoht
3 Puhastiüksus
4 Imiplaat ESP 120-38/38
5 Kaitseklamber
6 Käepideme käepide koos
juhthoovaga
7 Võrgupistik välise toiteallika
jaoks
(230 V/ 110 V)
8 Ühenduskarbi ühenduskoht
puhuriga (3)
9 Lukustusklamber
imiplaatide kinnitamiseks
tarvikud
10 Vedru sulgur käepideme
asendi reguleerimiseks
11 Puhuriseadme võrgupistik
12 Turvakett
A EU 22 i elektrigeneraator
(52500243)
B ESP 600 imiplaadi tarvikud
ET
