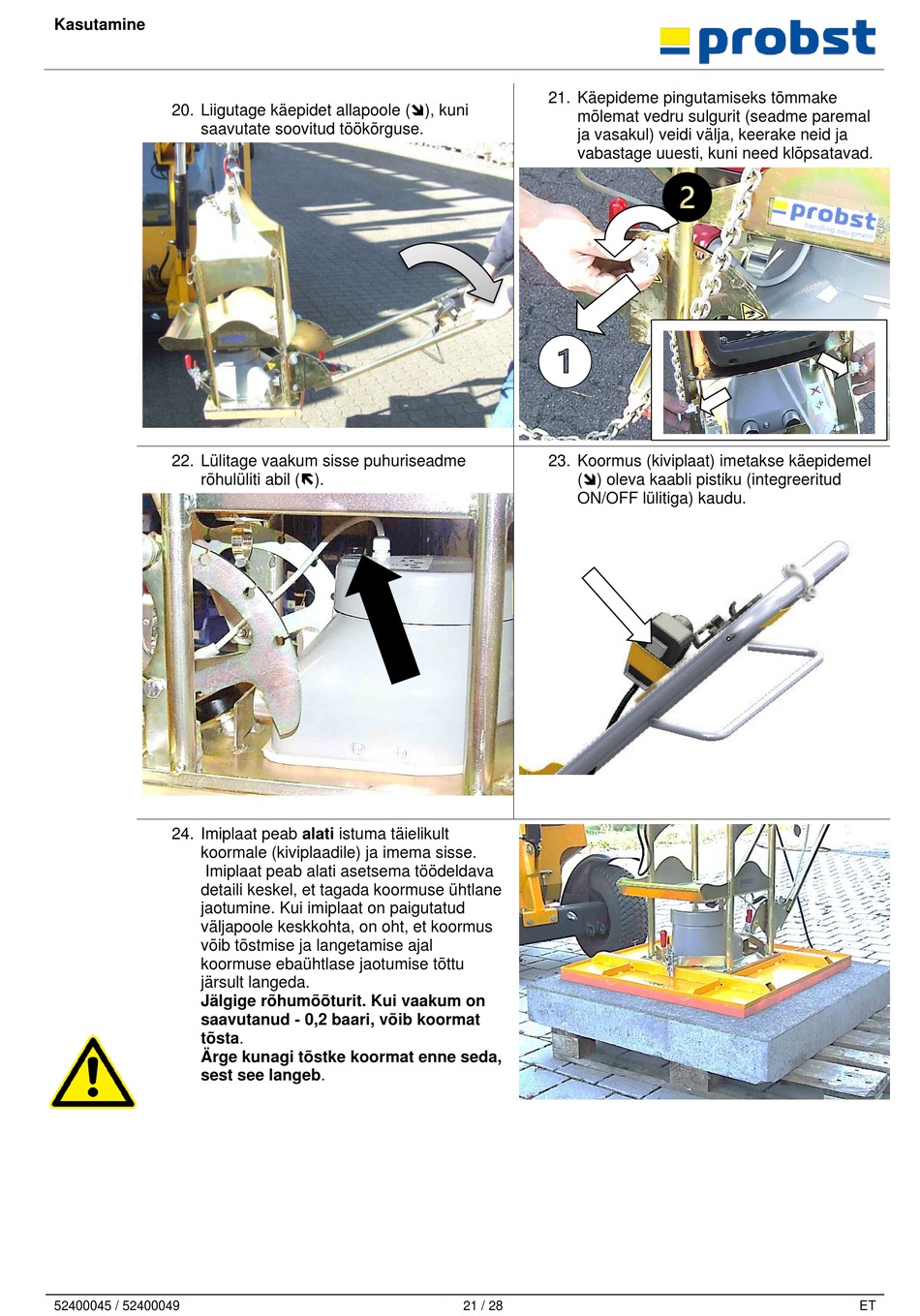

Kasutamine
20. Liigutage käepidet allapoole (), kuni
saavutate soovitud töökõrguse.
22. Lülitage vaakum sisse puhuriseadme
rõhulüliti abil ().
24. Imiplaat peab alati istuma täielikult
koormale (kiviplaadile) ja imema sisse.
Imiplaat peab alati asetsema töödeldava
detaili keskel, et tagada koormuse ühtlane
jaotumine. Kui imiplaat on paigutatud
väljapoole keskkohta, on oht, et koormus
võib tõstmise ja langetamise ajal
koormuse ebaühtlase jaotumise tõttu
järsult langeda.
Jälgige rõhumõõturit. Kui vaakum on
saavutanud - 0,2 baari, võib koormat
tõsta.
Ärge kunagi tõstke koormat enne seda,
sest see langeb.
52400045 / 52400049
21. Käepideme pingutamiseks tõmmake
mõlemat vedru sulgurit (seadme paremal
ja vasakul) veidi välja, keerake neid ja
vabastage uuesti, kuni need klõpsatavad.
23. Koormus (kiviplaat) imetakse käepidemel
() oleva kaabli pistiku (integreeritud
ON/OFF lülitiga) kaudu.
21 / 28
ET
