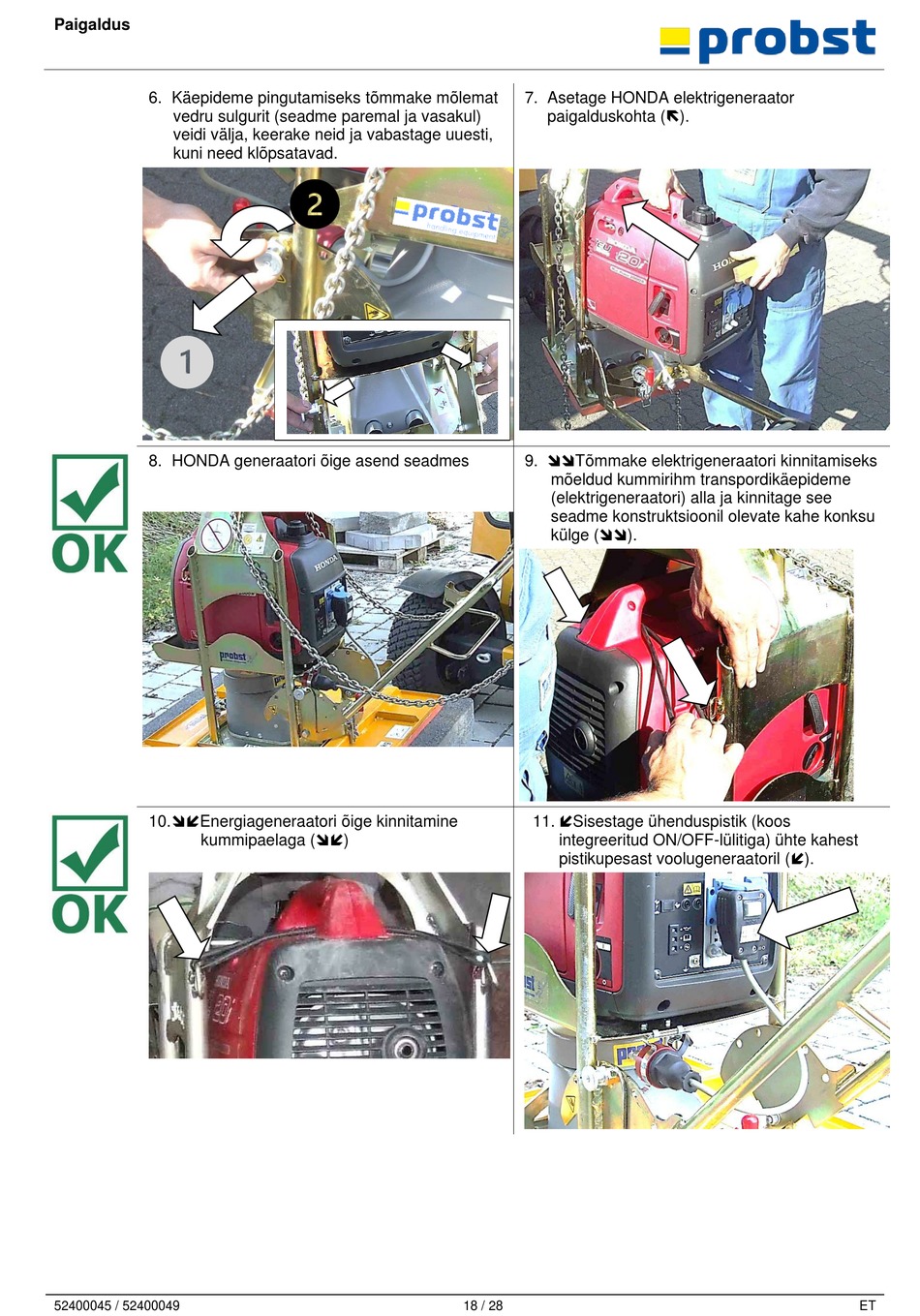

Paigaldus
6. Käepideme pingutamiseks tõmmake mõlemat
vedru sulgurit (seadme paremal ja vasakul)
veidi välja, keerake neid ja vabastage uuesti,
kuni need klõpsatavad.
8. HONDA generaatori õige asend seadmes
10. Energiageneraatori õige kinnitamine
kummipaelaga ()
52400045 / 52400049
7. Asetage HONDA elektrigeneraator
paigalduskohta ().
9. Tõmmake elektrigeneraatori kinnitamiseks
mõeldud kummirihm transpordikäepideme
(elektrigeneraatori) alla ja kinnitage see
seadme konstruktsioonil olevate kahe konksu
külge ().
11. Sisestage ühenduspistik (koos
integreeritud ON/OFF-lülitiga) ühte kahest
pistikupesast voolugeneraatoril ().
18 / 28 ET
