ACV N2 Condens Installation, Bedienung Und Wartung Seite 6

Der ölbetriebene Brennwertkessel N2 Condens ist ein Wärmegenerator, mit dem das
Wasser der Heizung und eines Brauchwasserbereiters (wenn ein solcher an den Kessel
angeschlossen ist) erwärmt werden kann.

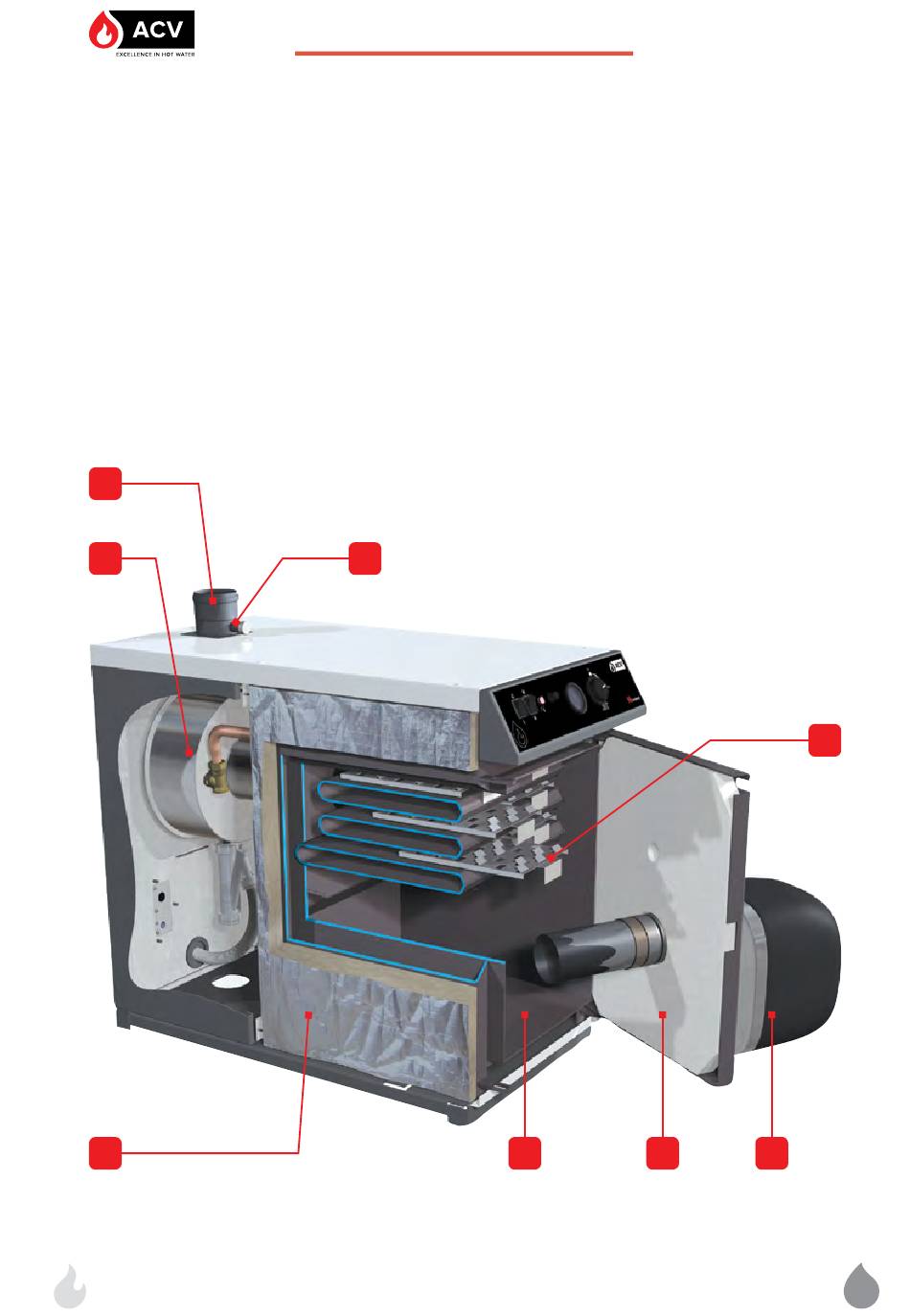

Legende
1. Abgaswärmetauscher
2. Kaminanschluss
3. Prüföffnung für Abgasanalyse
4. Turbolatoren (6 Stück)
5. Blauflammen-Ölbrenner
6. Brennerplatte mit Isolierplatte
7. Brennkammer
8. Wärmedämmung
2
1
8
6
Gerätebeschreibung
3
7
N2 Condens: 664Y5000 • E
4
6 5
DE
