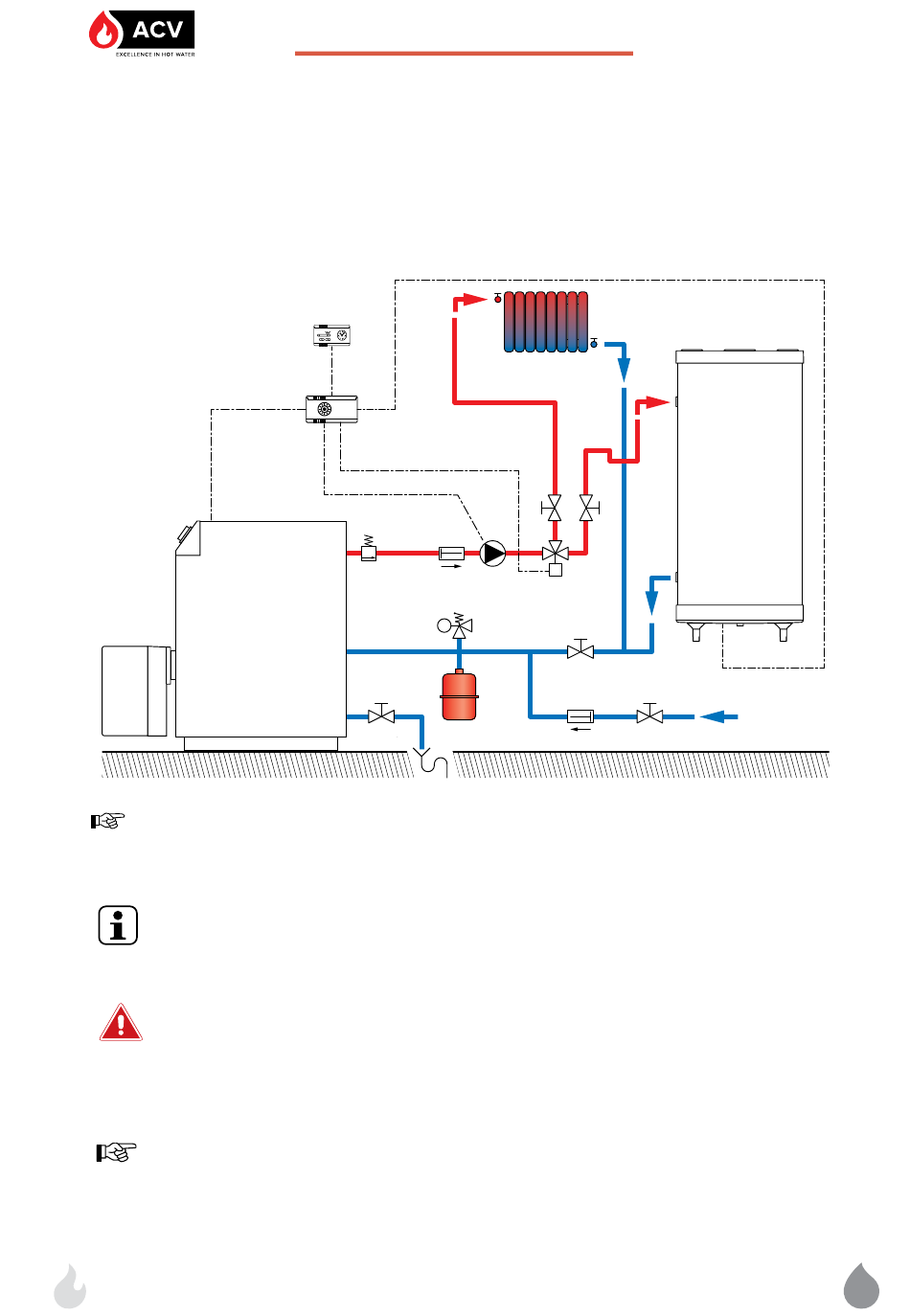

Kreislauf mit einer Umwälzpumpe, einem Mischventil und einer Regelung für die
Brauchwasserpriorität
1. Trennschieber Heizkreislauf
2. Rückschlagventil
3. Heizkreispumpe der Anlage
4. Motorbetriebenes Mischventil
5. Sicherheitsgruppe (3 bar)
6. Befüllventil Primärkreislauf
Wenn Sie ein ACV Regler oder eine andere einsetzen, sollen Sie gewährleisten dass
Sie die Starttemperatur der Heizungspumpe (3) oberhalb 43°C eingestellt haben.
ÖLANSCHLUSS
Allgemeine Hinweise
• Der Ölanschluss muss gemäß den geltenden örtlichen Normen erfolgen.
Grundlegende Hinweise für die Sicherheit
• Beachten Sie die technischen Daten und Sicherheitshinweise im technischen
Brennerhandbuch. Die Nichtbeachtung dieser Hinweise kann zu Schäden an
der Anlage führen und schwere oder tödliche Verletzungen verursachen.
Grundlegende Hinweise für den sicheren Betrieb des Kessels
• Entlüften Sie die Ölleitung gründlich und prüfen Sie ob alle internen sowie
externen Rohre am Kessel dicht sind.
• Kontrollieren Sie die Ölleitung auf festen Sitz.
28
Installation
7.
8.
9.
10.
11.
11
10
9
3
2
5
7
8
N2 Condens: 664Y5000 • E
Ausdehnungsgefäß Heizkreislauf
Entleerungshahn
Automatischer Entlüfter
Regler für die Brauchwasserpriorität
Raumthermostat
1
1
4
1
6
2
