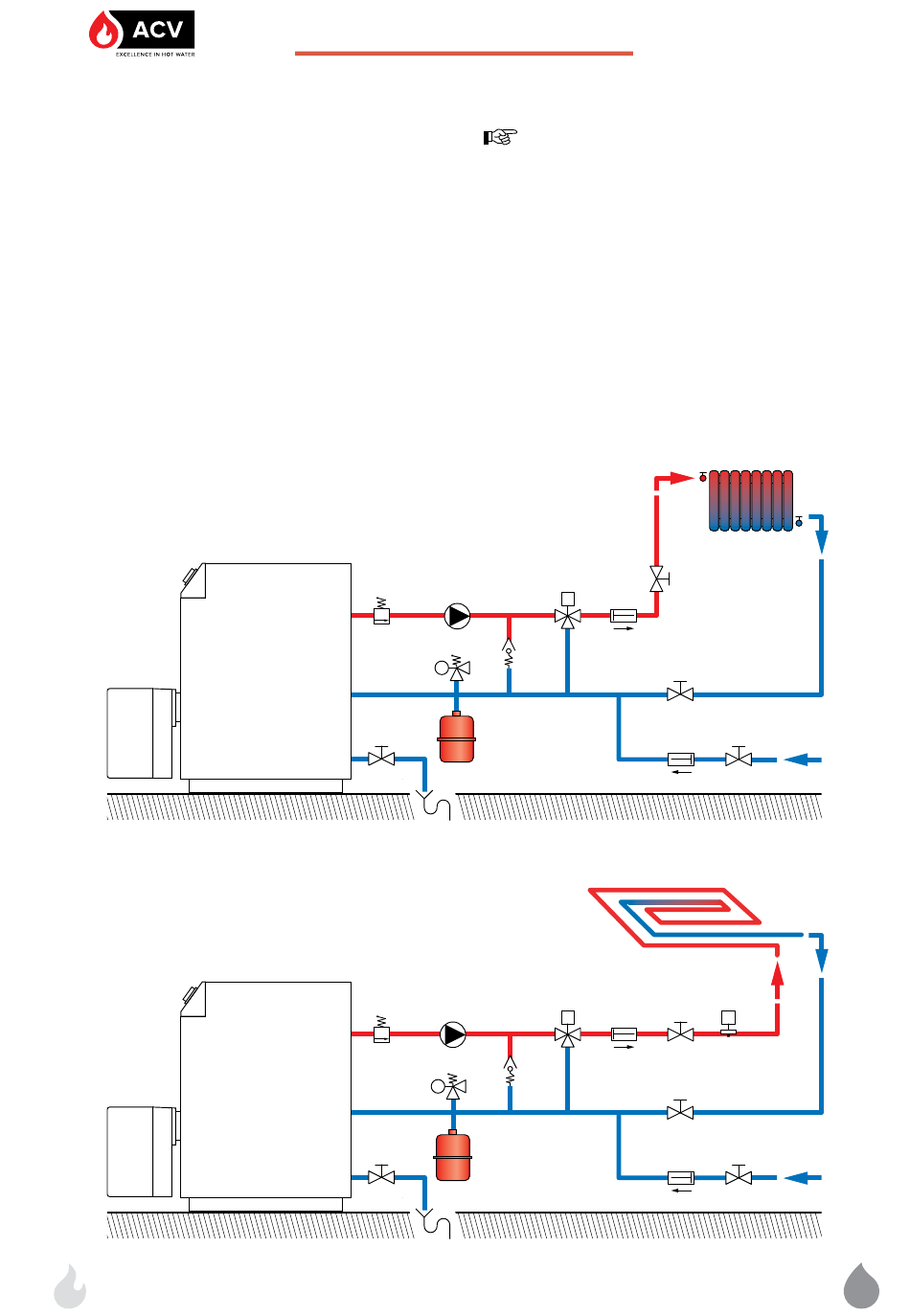

HYDRAULIKANSCHLÜSSE
1. Trennschieber Heizkreislauf
2. Rückschlagventil
3. Heizpumpe der Anlage
4. Mischventil
5. Sicherheitsgruppe
6. Befüllventil Primärkreislauf
7. Ausdehnungsgefäß Heizkreislauf
8. Entleerungshahn
9. Automatischer Entlüfter
10. Bypass
11. Sicherheitsthermostat für Fußbodenheizung
Heizkreis mit Heizkörper
Heizkreis mit Fußbodenheizung
26
Installation
Installieren
Thermostatventil an Heizkörpern in
Räumen,
Raumthermostat ausgestattet sind.
9
3
10
5
7
8
9
3
10
5
7
8
N2 Condens: 664Y5000 • E
