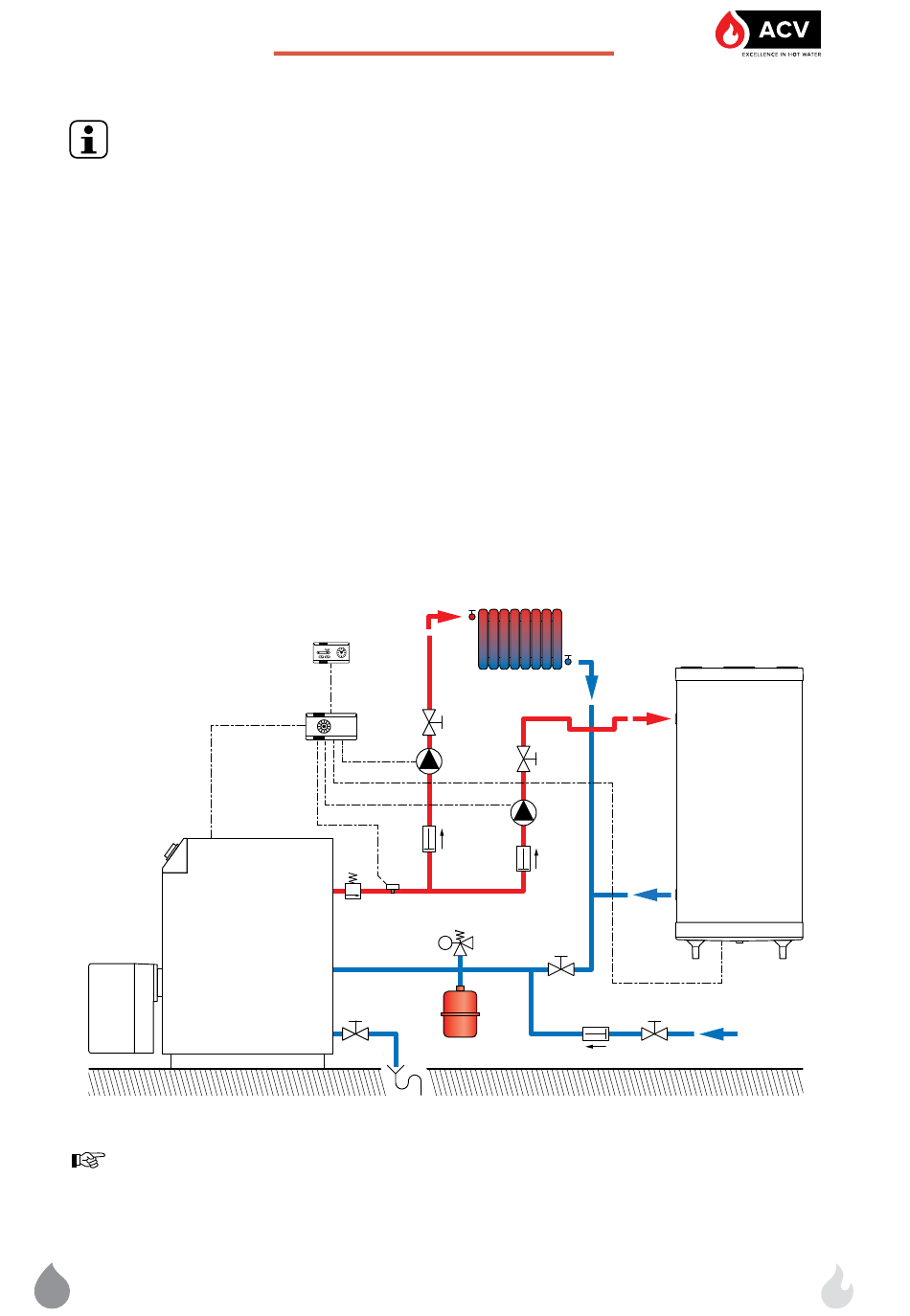

ANSCHLUSS AN EINEN BRAUCHWASSERSPEICHER
Jegliches Zubehör für die im Folgenden beschriebenen Installationsarten ist bei
ACV erhältlich. Weitere Informationen hierzu erhalten Sie bei Ihrem Händler.
Kreislauf mit 2 Umwälzpumpen und einer Regelung für die Brauchwasserpriorität
1. Trennschieber Heizkreislauf
2. Rückschlagventil
3. Heizkreispumpe der Anlage
4. Speicherladepumpe des Brauchwasserspeichers
5. Sicherheitsgruppe
6. Befüllventil Primärkreislauf
7. Ausdehnungsgefäß Heizkreislauf
8. Entleerungshahn
9. Automatischer Entlüfter
10. Regler für die Brauchwasserpriorität
11. Raumthermostat
Wenn Sie ein ACV Regler oder eine andere einsetzen, sollen Sie gewährleisten
dass Sie die Starttemperatur der Heizungspumpe (3) oberhalb 43°C eingestellt
haben.
DE
Installation
11
1
10
3
2
9
12
5
7
8
N2 Condens: 664Y5000 • E
1
4
2
1
6
2
