Funktionsbeschreibung Temperaturmodul multisio D2-1TI2RO

Die Hardware des multisio D2-1TI2RO unterstützt 1 Temperatureingang für PT1000,
2 potentialfreie Relaisausgänge, 5 LED's und einen 8-fach DIP-Schalter.
Das Modul wertet die Messwerte des an den Klemmen 50 und 51 angeschlossenen
Temperaturfühlers aus und schaltet die Relais entsprechend den vom Mastergerät über-
mittelten Grenzwerten.
Die Relaisausgänge dienen zur Lüftersteuerung bzw. als Alarmrelais.
Beispiel:
Schaltschwelle Lüfter = 28°C / Hysterese = 5°C
Das Lüfterrelais schaltet bei 28°C ein und bei 23°C aus
Schaltschwelle Alarm = 50°C / Hysterese = 5°C
Das Alarmrelais schaltet bei 50°C ein und bei 45°C aus
Das Modul kann von einem Mastergerät (multisio xD6 (ab 5D6-ESBS-5DI6RO1DO) mit
Modulbus, multicomp mit Modulbus oder PC mit VE über multisys 3D2-ESBS / multisys
3D2-BSES.) über die Modulbusschnittstelle angesprochen werden. Der Master muss das
Modul konfigurieren und die vom Modul erfassten Daten zur Weiterverarbeitung aus
dem Modul lesen.
Die Betriebsspannungsversorgung erfolgt
über die Modulbusschnittstelle.
Das Modul ist alleine nicht lauffähig.
2

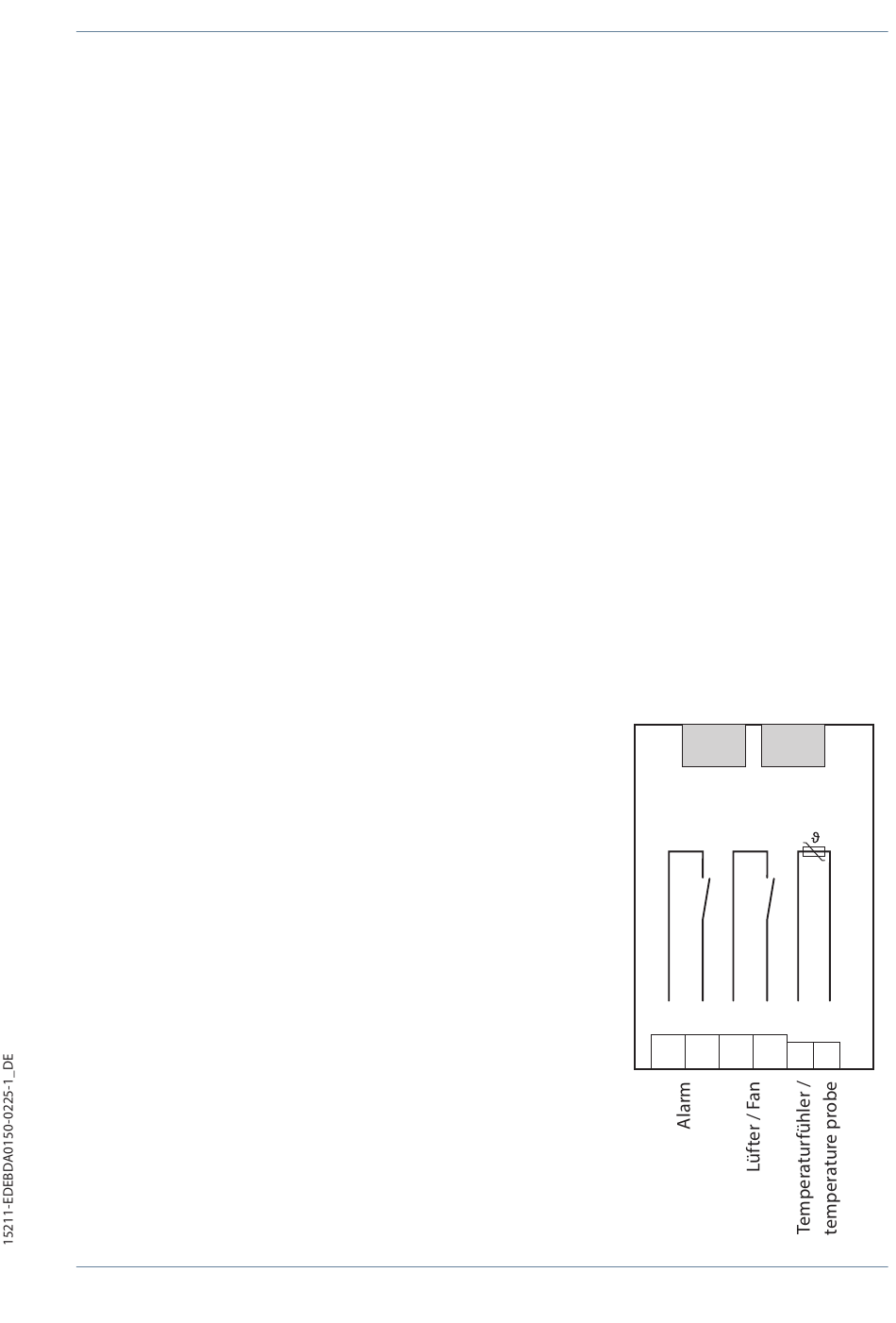

Temperaturmodul Anschlussplan

Klemme 40: Relaiseingang Alarm
Klemme 41: Relaisausgang Alarm
Klemme 42: Relaiseingang Lüfter
Klemme 43: Relaisausgang Lüfter
Klemme 51: Temperatureingang - PT1000
Klemme 52: Temperatureingang + PT1000
IN / OUT: Modulbus / Versorgungsspannung
V2.00
multisio D2-1TI2RO
Module Module
Modul Modul
IN OUT
multisio D2-1TI2RO
C1 K1 C2 K2
– +
40 41 42 43
51 52
