Instructions d'installation
À lire avant de procéder à l'installation
Aperçu
Le processeur série 4 possède trois (3) ports de commu-
nication configurables qui permettent de raccorder les
claviers de commande câblés HomeWorks, les variateurs
locaux câblés HomeWorks Maestro
variation muraux HomeWorks. Le processeur central con-
tient des scènes préréglées d'éclairage, des horloges
astronomiques, le mode sécurité, le mode vacances, la
logique conditionnelle et les autres fonctions de program-
mation HomeWorks.
Le port 6 du processeur série 4 permet d'alimenter
10 claviers de commande seeTouch
lent à 150 LED). Une source d'alimentation supplémen-
taire est requise pour alimenter d'autres claviers de com-
mande ou pour utiliser des claviers sur les ports 4 ou 5.
Remarques importantes
Codes : Installer conformément à tous les codes élec-
triques locaux et nationaux en vigueur.
Alimentation : Ce processeur comporte deux entrées
d'alimentation distinctes :
1. L'alimentation du processeur est assurée par
le faisceau à 2 conducteurs qui est intégré au
boîtier HWI-LV24. Le processeur est sous tension
lorsque la LED verte marquée "PROC. POWER"
est allumée.
2. Les claviers de commande connectés au port 6
sont alimentés par l'adaptateur enfichable fourni,
connecté à la prise d'alimentation marquée "Link
6 15 V ". Le port 6 est correctement mis sous
tension lorsque la LED verte "POWER" est
allumée. Si la LED rouge "SHORT" est allumée,
cela signifie que le port 6 est court-circuité ou en
surcharge.
Le processeur et le port 6 doivent être correctement
alimentés afin que le processeur et les claviers de
commande fonctionnent correctement.
Alimentation du processeur : 12 V , 30 VA
Alimentation du port 6 : 15 V /0,9 A classe 2/PELV
Utiliser uniquement l'adaptateur fourni par
Lutron pour utiliser le processeur série 4.
et les modules de
®
maximum (équiva-
TM
Processeur série 4
TM
H4-H48-CE
12 V 30 VA

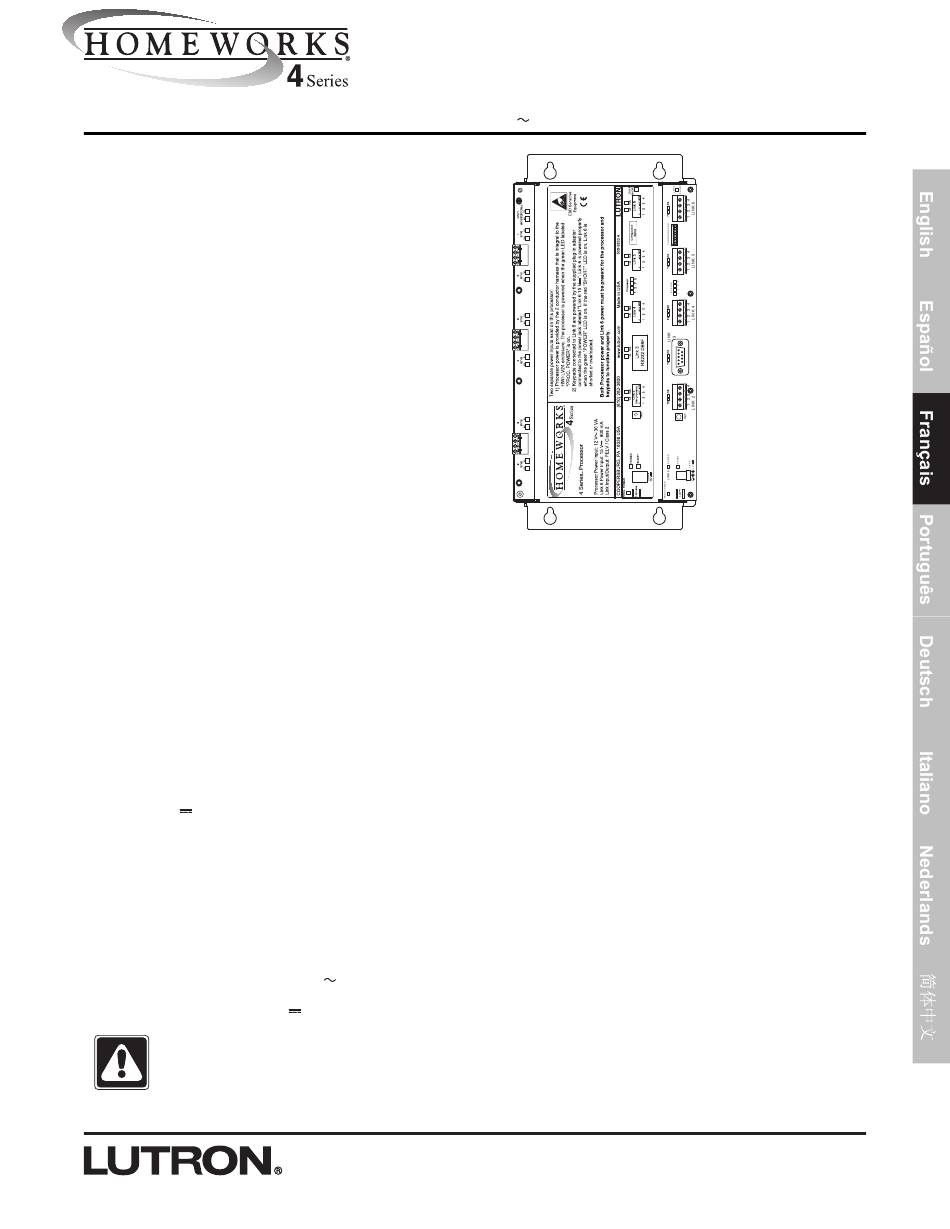

Figure 1 - H4-H48-CE
Environnement : Température de fonctionnement
ambiante :
0-40°C. Humidité de fonctionnement ambiante : de 0 à
90% d'humidité, sans condensation. Exclusivement des-
tiné à un usage intérieur.
Nettoyage : Pour procéder au nettoyage, utiliser un chif-
fon propre humidifié. NE PAS utiliser de solutions de net-
toyage chimiques.
