Lutron HOMEWORKS 4 Serie Installationsanweisungen Seite 20

4 Series Prozessor
TM
ADDR0
ADDR1
ADDR2
ADDR3
9600
BOOT
Einzelheit der
Verkabelung des LT-
1 Link Terminators
(Abschlußwiderstand)

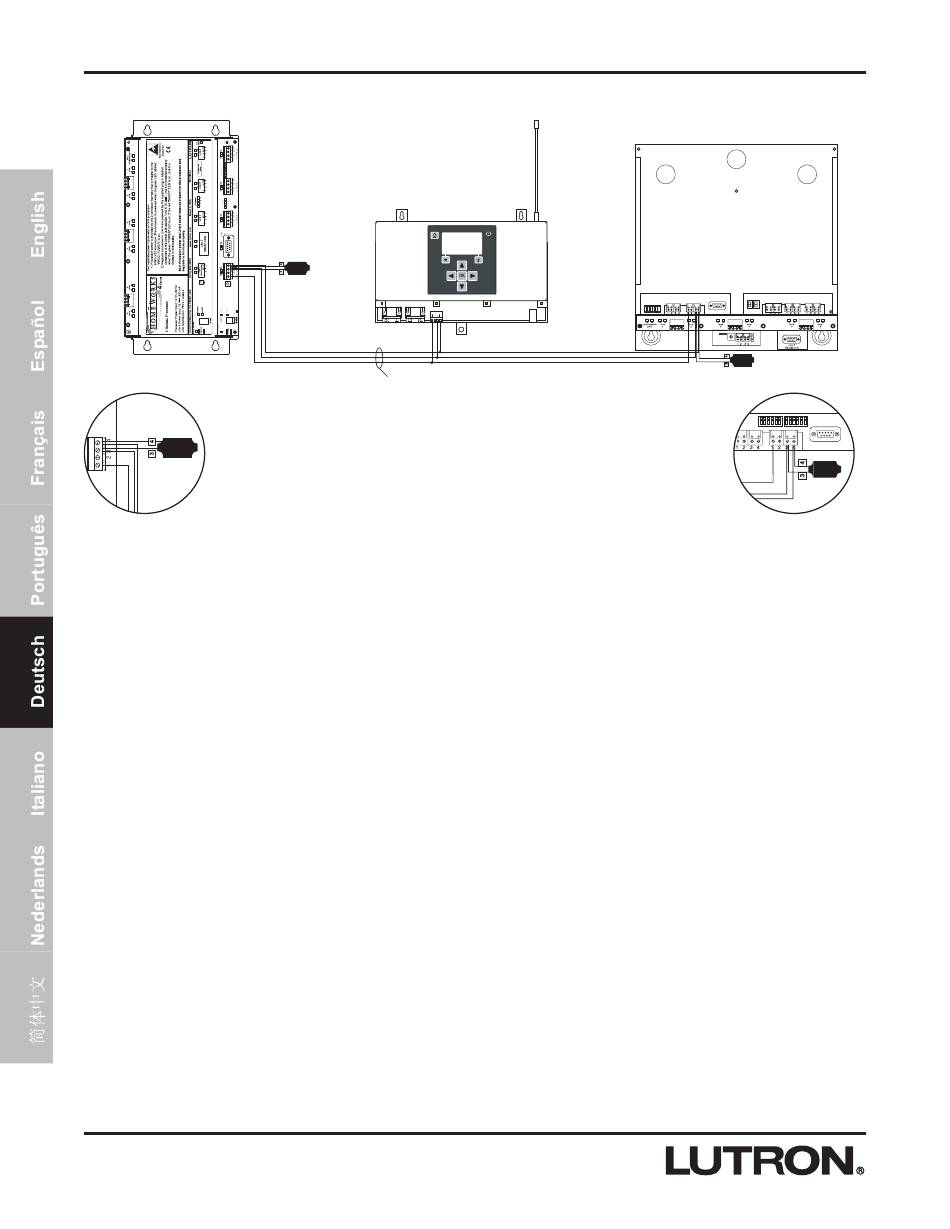

Abbildung 5 - In Daisy Chain verbundene HomeWorks
Technische Hilfe und Verkaufshilfe
Falls Sie Hilfe benötigen, rufen Sie das Lutron Technical
Support Center gebührenfrei an. Bitte geben Sie beim
Anruf die genaue Modellnummer an.
(800) 523-9466 (In den USA, Kanada und der Karibik)
In anderen Ländern:
Tel: (610) 282-3800
Fax: (610) 282-3090
Besuchen Sie unsere Webseite unter www.lutron.com
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299
Hergestellt und gedruckt in den U.S.A. 8/03 Bestell-Nr. 043-150 Rev. A
RF Prozessor
LT-1 Link
Terminator
(Abschluß-
widerstand)
Stift 1 - 1 1,0 mm
Stift 3 & 4 -1 0,5 – 1,0 mm
verdrillte geschirmte
Doppelleitung für die
Datenübertragung
Stift 2 ist nicht verbunden
305 m höchste Gesamtkabellänge
Prozessoren
®
LT-1 Link Terminator
2 (#18 AWG)
(Abschlußwiderstand)
2 (#18-22 AWG)
Einzelheit der
Verkabelung des LT-
1 Link Terminators
(Abschlußwiderstand)
BESCHRÄNKTE GEWÄHRLEISTUNG
Lutron verpflichtet sich, während der ersten zwei Jahre ab Verkauf unentgeltlich Mängel, die
auf Material- oder Herstellungsfehler zurückzuführen sind, zu beseitigen oder nach eigenem
Ermessen das Gerät zu ersetzen oder nachzubessern. Schicken Sie das Gerät im
Garantiefall an Ihren Händler oder an Lutron, 7200 Suter Rd., Coopersburg, PA 18036-1299,
portofrei zurück. Rufen Sie Lutrons Technical Support Center unter 800-523-9466 gebühren-
frei an. Nach Ablauf der zwei Jahre tritt für dieses Produkt eine bedingte Garantie für insge-
samt 8 Jahre nach dem Verkauf in Kraft. Weitere Informationen bezüglich dieser Garantie
erhalten Sie vor Ihrem Lutron-Vertreter.
DIESE GARANTIE ERSETZT JEDE ANDERE AUSDRÜCKLICHE GARANTIE, UND DIE
INDIREKTE GARANTIE DER WIEDERVERKÄUFLICHKEIT IST AUF 2 JAHRE AB KAUF-
DATUM BEGRENZT. INSTALLATIONS-, DEMONTAGE- UND REINSTALLATION-
SKOSTEN, SOWIE BESCHÄDIGUNGEN INFOLGE MISSBRÄUCHLICHER, FALSCHER
VERWENDUNG, ODER FALSCHEN ODER FEHLERHAFTER REPARATUR, ODER
BESCHÄDIGUNGEN INFOLGE FALSCHER VERDRAHTUNG ODER FEHLERHAFTER
INSTALLATION SIND VON DER GARANTIE AUSGESCHLOSSEN. UNMITTELBARE
ODER FOLGESCHÄDEN SIND VON DER GARANTIE AUSGESCHLOSSEN. LUTRONS
HAFTUNG FÜR SCHÄDEN IN ZUSAMMENHANG MIT DER HERSTELLUNG, DEM
VERKAUF, DER INSTALLATION, DER LIEFERUNG, ODER DER ANWENDUNG DES
GERÄTES IST AUF DEN KAUFPREIS DES GERÄTES BESCHRÄNKT.
Durch diese Garantie werden Sie mit gewissen Rechten ausgestattet. Außerdem können Sie
in diesem Zusammenhang auch andere Rechte haben, die von Staat zu Staat unterschiedlich
sind. In einigen Staaten darf die Zeitdauer einer indirekten Garantie nicht begrenzt werden.
In einigen Staaten ist es unzulässig, unmittelbare oder Folgeschäden auszuschließen oder zu
begrenzen. Daher ist es möglich, dass obige Ausnahmen und Begrenzungen für Sie nicht
gültig sind.
Lutron, HomeWorks, Maestro und GRAFIK Eye sind eingetragene Warenzeichen, und 4
Series, seeTouch und das HomeWorks 4 Series Logo sind Warenzeichen der Lutron
Electronics Co., Inc.
© 2003 Lutron Electronics Co., Inc.
8 Series Prozessor
