Installationsanweisungen
Bitte lesen Sie diese Anweisungen vor der Installation
Übersicht
Der 4 Series Prozessor verfügt über 3 konfigurierbare
Kommunikationslinks, an welche vorverkabelte
HomeWorks Bedienstellen, vorverkabelte HomeWorks
lokale Lichtsteuerungen und HomeWorks UP-
Maestro
®
Dimmermodule angeschlossen werden können. Die
Funktionen des Prozessors umfassen: Lichtszenen,
astronomische Zeitschaltuhr, Sicherheitsmodus,
Urlaubsmodus, die Möglichkeit mit logische Schaltungen
und verknüpfbaren Bedingungen zu arbeiten und alle
anderen Programmfunktionen von HomeWorks.
Link 6 des 4 Series Prozessors kann bis zu 10
seeTouch Bedienstellen (entspricht 150 LEDs) mit
TM
Strom versorgen. Falls der Prozessor noch mehr
Bedienstellen mit Strom versorgen muss, oder falls
Bedienstellen mit Link 4 oder Link 5 verbunden werden,
muss eine zusätzliche Stromversorgung eingesetzt wer-
den.
Wichtige Hinweise
Vorschriften: Die Anlage muß entsprechend allen
lokalen und nationalen Vorschriften über elektrische
Anlagen installiert werden.
Stromversorgung: Dieser Prozessor ist mit zwei getren-
nten Eingängen für die Stromversorgung ausgerüstet:
1. Der Prozessor wird durch den in den HWI-LV24
eingebauten 2-Leiter-Kabel mit Strom versorgt.
Die Stromversorgung des Prozessors ist
eingeschaltet, wenn die grüne LED "PROC.
POWER" leuchtet.
2. Die an Link 6 angeschlossenen Bedienstellen
werden durch den mitgelieferten steckbaren
Adapter mit Strom versorgt, der an die Steckdose
"Link 6 15 V " an geschlossen ist. Link 6 ist mit
Strom versorgt, wenn die grüne LED "POWER"
LED leuchtet. Leuchtet die rote LED "SHORT",
ist Link 6 kurzgeschlossen oder überlastet.
Zur richtigen Funktionierung des Prozessors und
der Bedienstellen müssen sowohl der Prozessor
als auch Link 6 mit Strom versorgt werden.
Stromversorgung des Prozessors: 12 V , 30 VA
Stromversorgung von Link 6: 15 V
4 Series
H4-H48-CE
12 V
Umgebung: Zulässige Umgebungstemperatur:
0-40°C, zulässige Feuchtigkeitsgehalt der Luft: 0-90%
Feuchtigkeit, nicht kondensierend. Nur für Innenräume.
Reinigung: Zur Reinigung mit einem sauberen feuchten
Lappen abwischen. KEINE chemischen Reinigungsmittel
verwenden.
, 0,9 A, Klasse
2/PELV
Prozessor
TM
30 VA
ADDR0
ADDR1
ADDR2
ADDR3
9600
BOOT

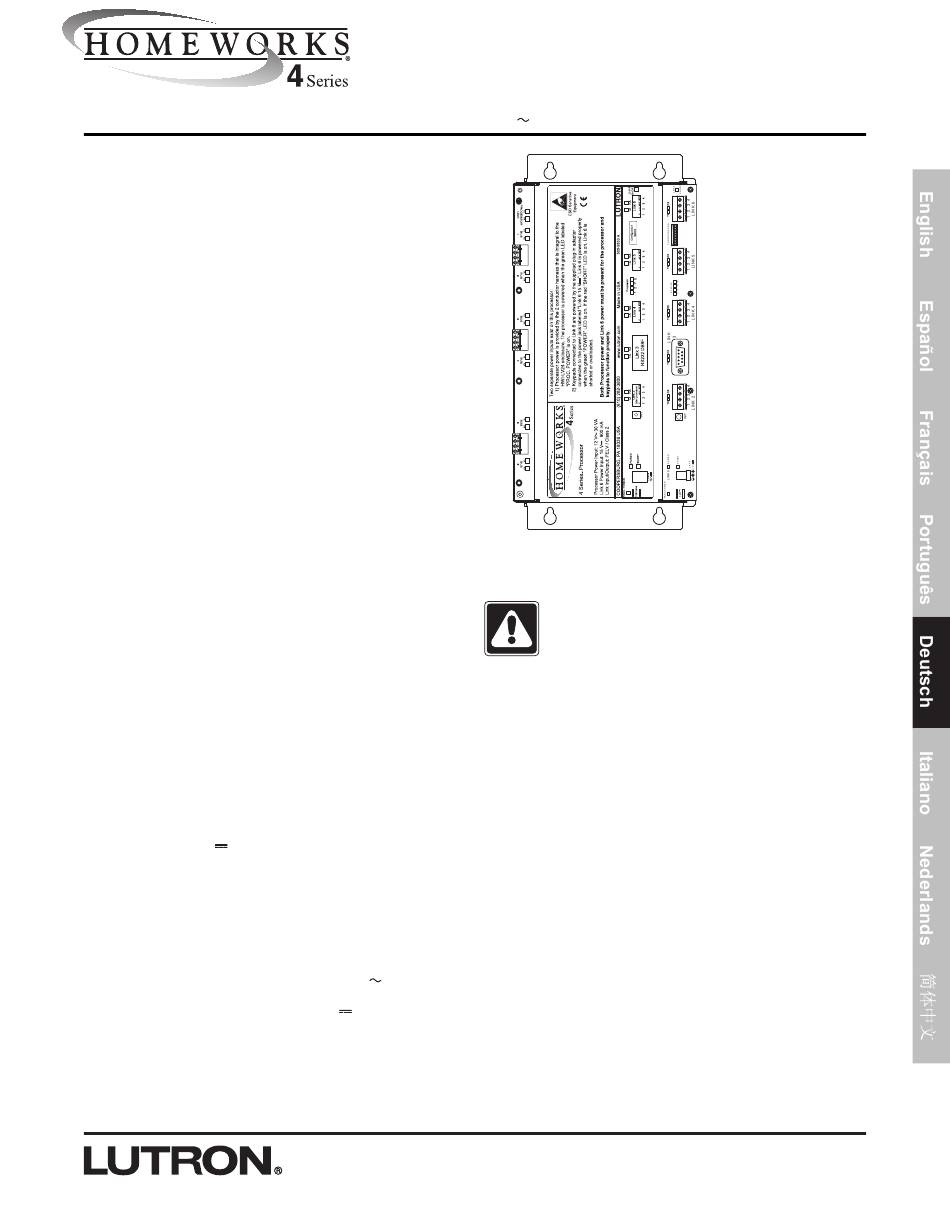

Abbildung 1 - H4-H48-CE
Verwenden Sie ausschließlich den von
Lutron mit dem 4 Series Prozessor mitgelieferten
Adapter.
