Instrucciones de montaje
Leer antes de instalar
Perspectiva general
El Procesador 4 Series dispone de tres (3) enlaces de
comunicación configurables que permiten la conexión
de teclados HomeWorks con cable, controles locales de
iluminación HomeWorks Wired Maestro
de pared HomeWorks. El procesador central permite la
programación de la iluminación de iluminación, sucesos
de reloj astronómico, modo de seguridad, modo de vaca-
ciones, lógica condicional y todas las restantes funciones
de programación HomeWorks.
Se puede conectar un máximo de 10 teclados
seeTouch (equivalente a 150 LEDs) a través del
TM
enlace 6 del procesador 4 Series. Para conectar teclados
adicionales, o para utilizar teclados en los enlaces 4 o 5,
se requiere una alimentación de corriente adicional.
Notas Importantes
Normativas: Instalar de acuerdo con las normas eléctri-
cas locales y nacionales.
Alimentación de corriente: Este procesador dispone de
dos entradas separadas de alimentación de corriente:
1. La alimentación eléctrica del procesador se real-
iza a través de 2 mazos de conductores integra-
dos en la cajaHWI-LV24. El procesador recibe
corriente cuando se activa el LED verde marcado
como "PROC. POWER".
2. Los teclados conectados al enlace 6 reciben cor-
riente a través del adaptador de conexión conec-
tado a la toma de corriente "enlace 6 15 V
Cuando se ilumina el LED "POWER", se indica
que el enlace 6 recibe la alimentación eléctrica
suficiente. Si se ilumina el LED rojo "SHORT"
LED, el enlace 6 está cortocircuitado o sobrecar-
gado.
Tanto el procesador como el enlace 6 deben estar
recibiendo corriente para que el procesador y los
teclados funcionen correctamente.
Alimentación del procesador: 12 V
30 VA
Alimentación del enlace 6: 15 V /0,9 A
Clase 2/PELV
Procesador 4 Series
H4-H48-CE
12 V
, y los módulos
®

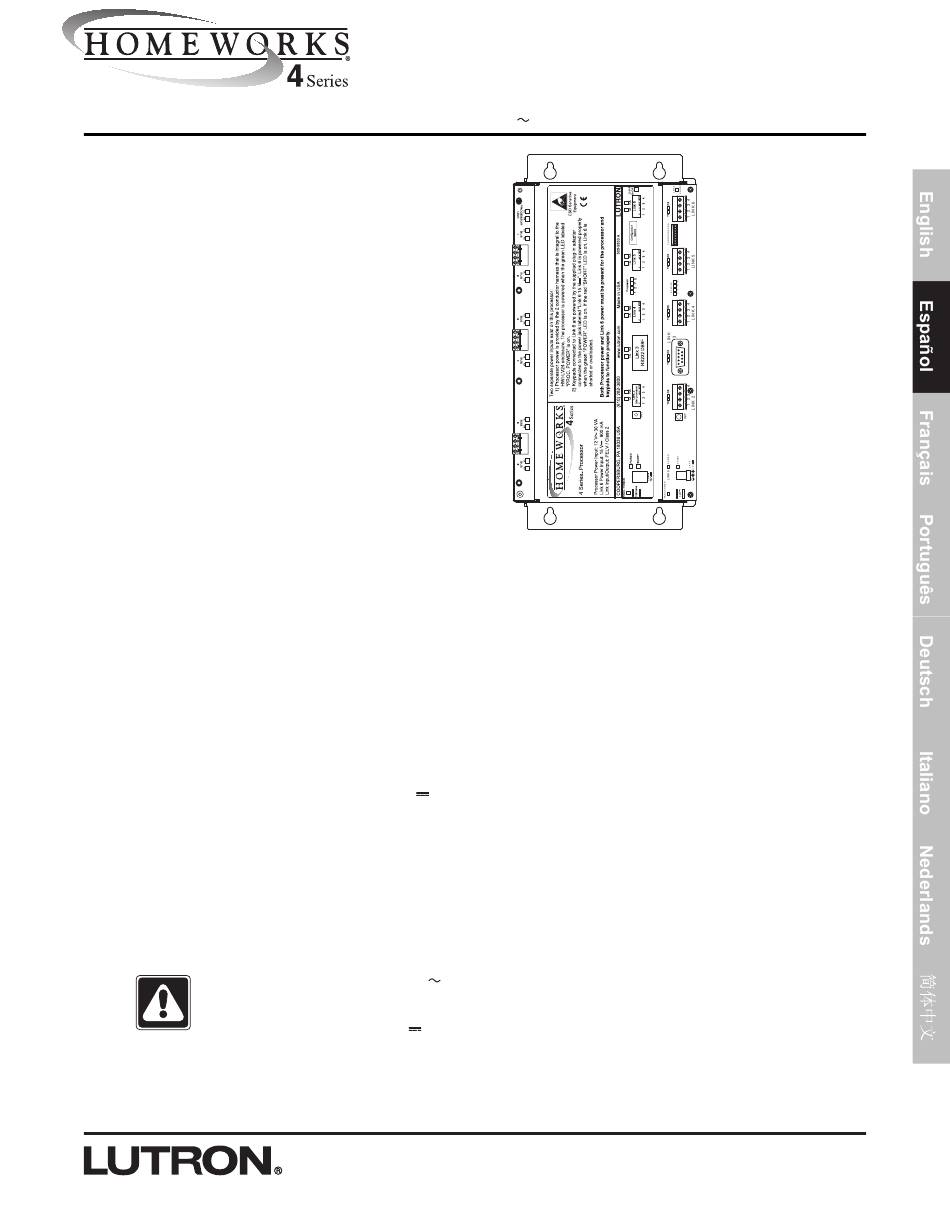

Figura 1 - H4-H48-CE
Usar solamente el adaptador facilitado por Lutron con el
procesador 4 Series.
Especificaciones ambientales: Temperatura ambiente
de operación:
0-40°C, 32-104°F, humedad ambiente de 0 a 90%, sin
condensación. Uso exclusivo en interiores.
Limpieza: Usar un paño limpio y húmedo. NO utilizar
soluciones químicas de ningún tipo.
".
TM
30 VA
ADDR0
ADDR1
ADDR2
ADDR3
9600
BOOT
