Installazione
1. Accertarsi che il coperchio alta tensione sia saldamente montato
sul quadro HWI-LV24. Portare e bloccare l'interruttore di alimen-
tazione in posizione OFF prima di installare il gruppo processore.
Pericolo - Non procedere al cablaggio con il dispositivo sotto ten-
sione, per evitare il rischio di lesioni alle persone.

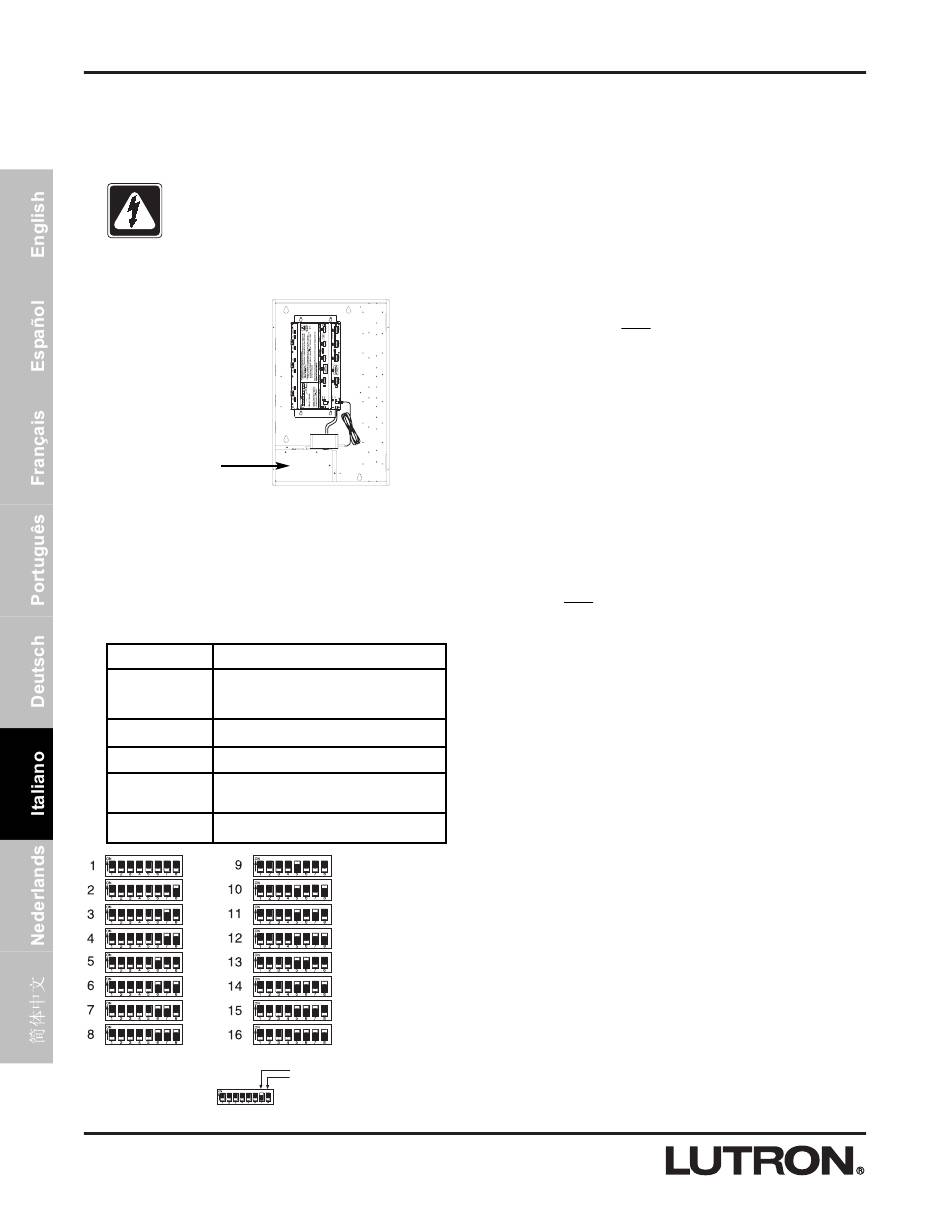

2. Installare il gruppo processore nel quadro: il
processoreSerie 4
quadro HWI-LV24 utilizzando i quattro fori di montaggio e le
viti in dotazione.
Il processore Serie 4 viene monta-
to nell'angolo superiore sinistro
di un quadro HWI-LV24.
Quadro alta tensione (raffigu-
rato con il coperchio monta-
to).
3. Impostare l'indirizzo del
processore. Impostare l'indirizzo del processore utilizzando l'in-
terruttore di configurazione. La HomeWorks Utility segnala al pro-
grammatore se sono necessarie eventuali modifiche successive
agli interruttori di configurazione. Il Dimmer Hub installato in fab-
brica ha già l'indirizzo impostato su "1".
Tabella 2 - Funzioni interruttore di configurazione
DIP switch Funzione
1 Modalità di inizializzazione. A meno che non
sia sollecitato dalla HomeWorks Utility, questo
interruttore dovrebbe essere sempre posizionato
VERSO IL BASSO.
2 Diagnostica. Questo interruttore dovrebbe essere
sempre posizionato VERSO IL BASSO.
3 VERSO L'ALTO = 9600 Baud, VERSO IL
BASSO = rilevamento automatico Baud.
4 Scollegamento batteria. Questo interruttore
dovrebbe essere sempre posizionato VERSO
IL BASSO.
5-8 Indirizzo processore. Vedere Figura 3 sot-
tostante.
Esempio: Impostare il DIP switch n. 7 su ON.
Figura 3 - Indirizzamento del processore
22
viene fissato al
HomeWorks
TM ®
ADDR1 ADDR0
ADDR2
ADDR3
9600
BOOT
Figura 2: Schema di mon-
taggio
VERSO L'ALTO (ON)
VERSO IL BASSO
(OFF)
4. Effettuare il collegamento ai controlli illuminazione
HomeWorks. Effettuare il cablaggio dei circuiti di comunicazione
dalle unità di controllo al Dimmer Hub installato in fabbrica
(vedere Figura 4, pagina 23). Collegare i bus in base alle asseg-
nazioni dei bus che sono state effettuate utilizzando la HomeWorks
Utility. Sulla scheda elettronica sono contrassegnati dei collega-
menti grigi e viola.
5. Effettuare il cablaggio dei canali del Dimmer Hub: un filo col-
lega il canale 4 al Dimmer Hub installato in fabbrica. Se questo
processore deve controllare altre schede HWI-H48, il canale di
comunicazione per quelle schede dovrebbe essere collegato alla
stessa morsettiera. Non collegare il morsetto 2 ad una HWI-H48.
Se il canale H48 ha un cavo della lunghezza di 15 m (50 piedi) o
superiore, tra MUX e MUX (morsetti 3 e 4) devono essere instal-
lati dei terminatori LT-1 ad entrambe le estremità del canale.
Fare riferimento alle istruzioni per HWI-H48 (vedere Figura 5,
pagina 24).
Nota - I canali 4, 5 e 6 sono configurabili per essere utilizzati
come circuiti dei tastierini, canali GRAFIK Eye
Questi canali sono configurati dalla HomeWorks Utility.
6. Effettuare il cablaggio del canale di collegamento fra
processori diversi (soltanto installazioni di processori multi-
pli): Il canale di collegamento fra processori viene utilizzato per
la comunicazione tra processori HomeWorks. Collegare i circuiti di
comando al canale di collegamento fra processori (canale 2), se
necessario. Non collegare il morsetto 2 (vedere Figura 5, pagina
24). Se questo processore deve essere il primo o l'ultimo colle-
gato in serie (daisy-chain), fissare uno dei terminatori LT-1 forniti
tra MUX e MUX (morsetti 3 e 4—vedere Figura 5, pagina 24). Se
i terminatori LT-1 non sono disponibili, si può utilizzare una
resistenza da 1/2 W 100-150 Ohm tra i morsetti
3 e 4 per terminare il circuito.
7. Effettuare il cablaggio dei canali GRAFIK Eye / WPM: se i dis-
positivi di controllo dell'illuminazione programmabili GRAFIK Eye o i
moduli di potenza devono essere controllati da questo proces-
sore, collegare i fili di comunicazione al canale/ai canali 4, 5 o 6
come configurato nella HomeWorks Utility. Non collegare il morset-
to 2.
8. Collegare i canali dei tastierini: Per i tastierini o i dispositivi di
collegamento dei tastierini (ad esempio HWI-CCO-8) che devono
essere controllati da questo processore, collegare i fili di comu-
nicazione al canale/ai canali 4, 5 o 6 come configurato nella
HomeWorks Utility. Nota: il cablaggio di tastierini o dispositivi di
collegamento dei tastierini a circuiti diversi dal canale 6 richiede
un'alimentazione supplementare.
9. Collegare l'alimentazione. Inserire i morsetti della presa ingres-
so alimentazione (fili gialli) dal quadro HWI-LV24 nei morsetti di
alimentazione sul processore Serie 4. Collegare il connettore dal-
l'adattatore al connettore dell'alimentazione del canale 6. Inserire
l'adattatore nella presa nella parte inferiore di HWI-LV24. Il
processore Serie 4 dispone di una memoria e di un orologio
con batteria di riserva. La batteria alimenta questi dispositivi nei
periodi di interruzione dell'alimentazione e di altre sospensioni
temporanee dell'alimentazione. Nelle case di vacanza e in altre
strutture residenziali che non sono costantemente abitate, il
processore Serie 4 DEVE essere alimentato da un circuito che
non è mai disattivato anche quando la residenza non è abitata.
o canali H48.
®
