11. Efectuar a ligação série. Ligue um conector macho padrão DB9 ao
conector RS232 da ligação 3 do processador para programação do
sistema ou comunicação com outro equipamento. É necessário um
cabo série padrão (não um null modem) para programar o sistema
utilizando um computador portátil. Se, posteriormente, o processador
for ligado a um modem, será necessário um adaptador de null
modem entre o processador e o modem instalado.
Entalhe de montagem
(4 locais)
PROC POWER
LINK 6 POWER
SHORT
12V
Link 6
15 V

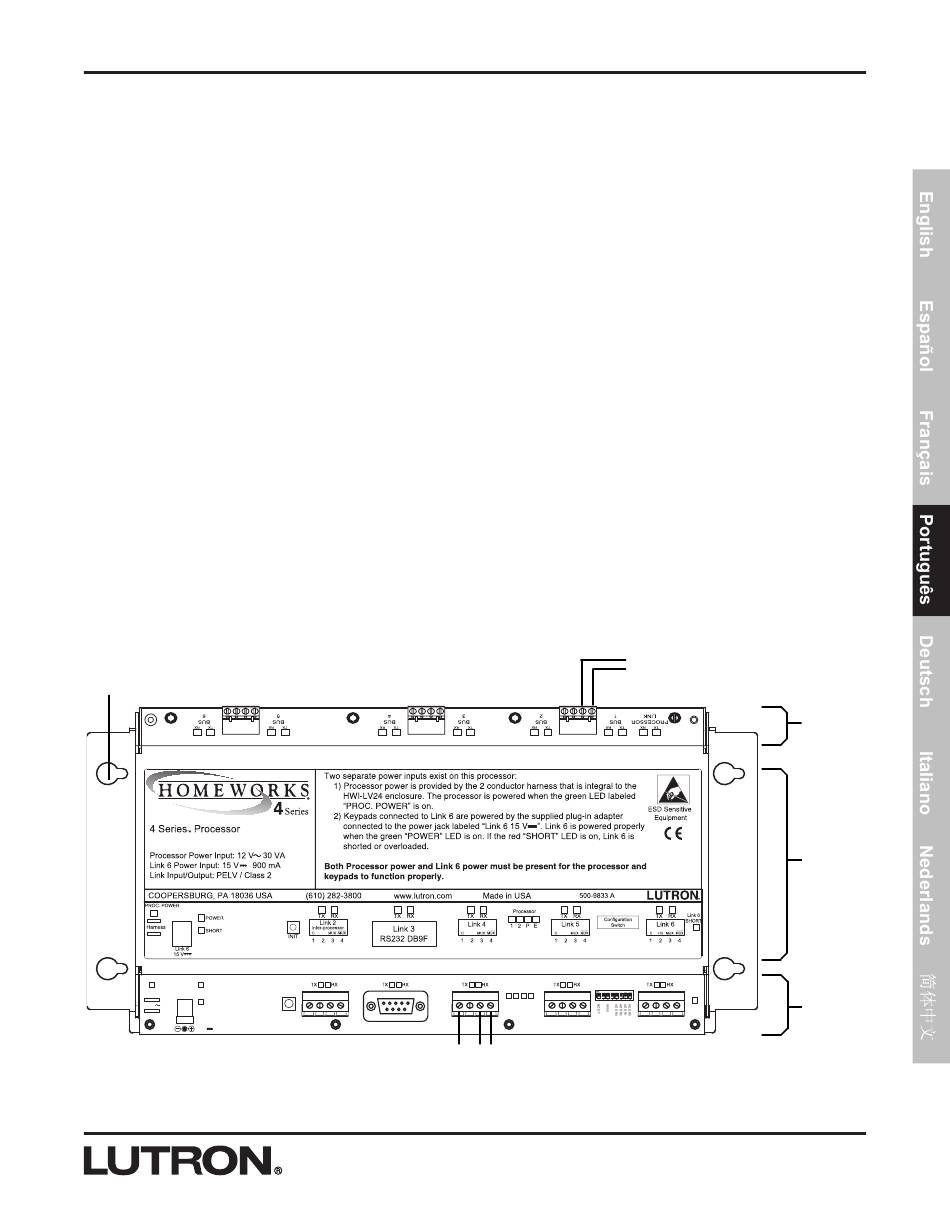

Figura 4 – Processador 4 Series
LINK
3
INIT
1 2 3 4
LINK 2
Para Hubs reguladores
de tensão adicionais
TM
Para controladores com fios
HomeWorks
CONFIGURATION
STATUS
1 2 P E
1 2 3 4 1 2 3 4
LINK 4 LINK 5
Maestro
® ®
Hub regu-
lador de
tensão
Etiqueta
do proces-
sador
LINK6
Placa do
SHORT
1 2 3 4
proces-
LINK 6
sador
