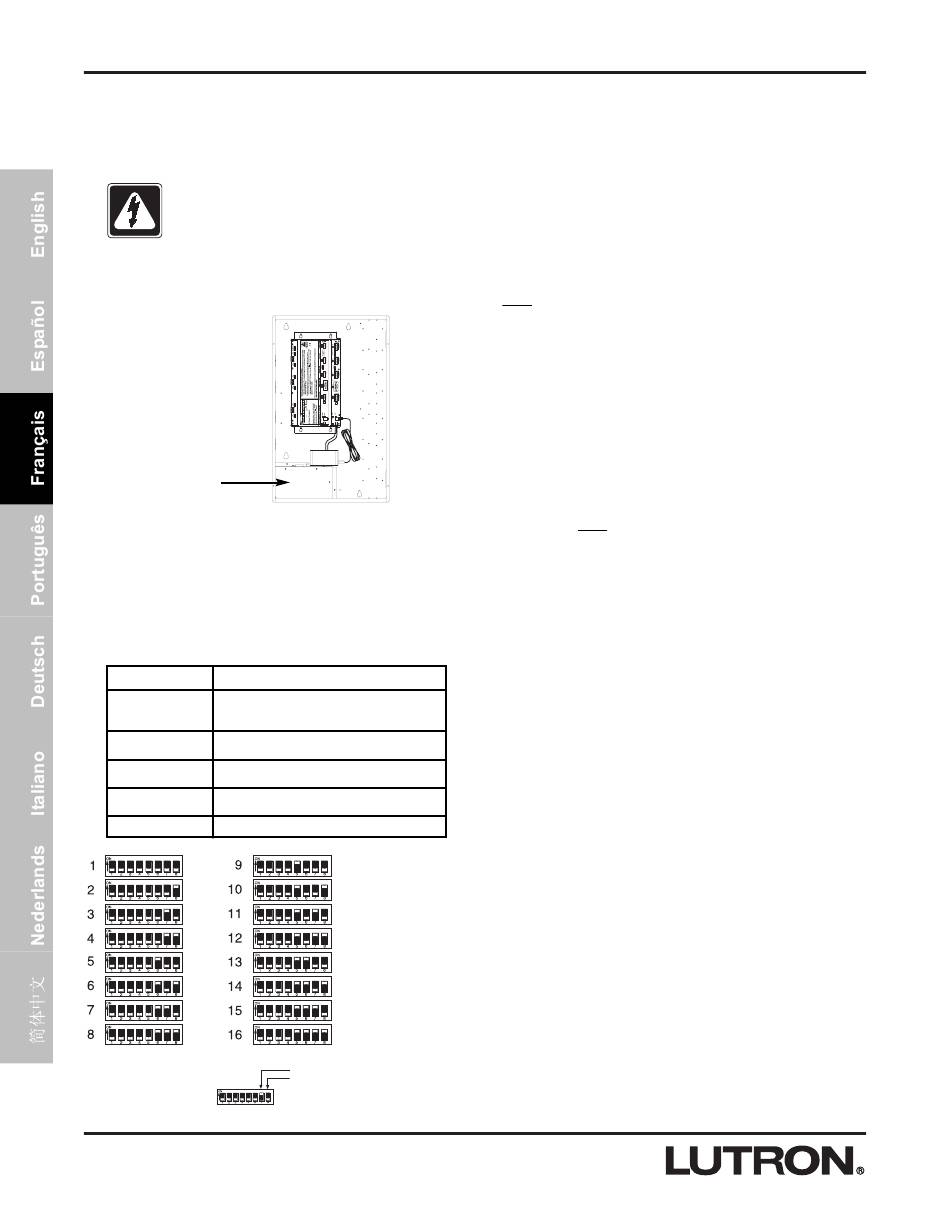

Installation
1. S'assurer que le couvercle haute tension du boîtier HWI-LV24 est
correctement installé. Localiser et verrouiller le disjoncteur d'ali-
mentation dans la position OFF avant d'installer l'ensemble
processeur.
Danger - Toute opération de câblage réalisée sous
tension risque de provoquer des blessures.
2. Installer l'ensemble processeur dans le boîtier : Le processeur
HomeWorks série 4 est fixé au boîtier HWI-LV24 à l'aide de
® TM
quatre trous de montage et des vis de montage fournies.
Le processeur série 4 se monte
dans le coin supérieur gauche
d'un boîtier HWI-LV24.
Boîtier haute tension
(présenté avec le
couvercle monté).
3. Configuration de l'adresse
du processeur. Configurer l'adresse du processeur à l'aide d'in-
terrupteurs de configuration. L'utilitaire HomeWorks invitera le pro-
grammateur si les interrupteurs de configuration nécessitent des
modifications ultérieures. L'adresse "1" est déjà attribuée au hub
pour variation monté en usine.
Tableau 2 – Fonctions des interrupteurs de configuration
Interrupteur DIP Fonction
1 Mode d'amorçage. Sauf indication contraire de l'u-
tilitaire HomeWorks, cet interrupteur devrait tou-
jours être en position BAS.
2 Diagnostic. Cet interrupteur devrait toujours être
en position BAS.
3 HAUT = 9600 bauds, BAS = Détection automa-
tique de bauds.
4 Déconnexion de batterie. Cet interrupteur devrait
toujours être en position BAS.
5-8 Adresse de processeur. Voir Figure 3, ci-dessous.
Exemple : Réglage de l'interrupteur #7 sur ON.
Figure 3 – Adressage du processeur
10
ADDR0
ADDR1
ADDR3 ADDR2
9600
BOOT
Figure 2 – Schéma de montage
HAUT (On)
BAS (Off)
4. Connexion aux commandes d'éclairage HomeWorks. Brancher
le câblage de communication des variateurs au hub pour variation
monté en usine (voir Figure 4, page 11). Brancher les bus selon
les attributions de bus définies à l'aide de l'utilitaire HomeWorks .
Les connexions grise et violette sont repérées sur la carte à circuit
imprimée.
5. Connexion des ports de hub pour variation : Un faisceau con-
necte le port 4 au hub pour variation monté en usine. Si ce
processeur doit commander d'autres cartes HWI-H48, le port de
communication de ces cartes devrait être connecté au même
bornier. Ne pas brancher la borne 2 à un HWI-H48. Si le port H48
possède un câble d'une longueur égale ou supérieure à 15 m, des
terminateurs de ports LT-1 doivent être installés entre MUX et
MUX (bornes 3 et 4) aux deux extrémités du port. Se reporter
aux instructions HWI-H48 (voir Figure 5, page 12).
Note - Les ports 4, 5 et 6 peuvent être configurés pour être util-
isés en tant que ports de clavier, ports GRAFIK Eye
ports H48. Ces ports sont configurés par l'utilitaire HomeWorks.
6. Connexion du bus inter processeur (installations à multiples
processeurs uniquement) : Le bus inter processeur est utilisé
pour la communication entre les processeurs HomeWorks. Con-
necter le câblage de commande au bus inter processeur (port 2),
si besoin est. Ne pas connecter la borne 2 (voir Figure 5,
page 12). Si ce processeur est le premier ou le dernier de la con-
nexion en série, fixer l'un des terminateurs de ports LT-1 fourni
entre MUX et MUX (bornes 3 et 4—voir Figure 5, page 12). Si les
terminateurs LT-1 ne sont pas disponibles, il est possible de placer
une résistance 1/2 W entre 100 et 150 ohms entre les bornes 3 et
4 pour assurer une terminaison.
7. Connexion des ports GRAFIK Eye / WPM : Si des modules de
variation muraux ou des commandes de gradation préréglées
GRAFIK Eye doivent être commandé(e)s par ce processeur, con-
necter les câbles de communication au(x) port(s) 4, 5, ou 6 selon
la configuration de l'utilitaire HomeWorks. Ne pas connecter la borne
2.
8. Connexion des ports des claviers de commande : Concernant
les claviers de commande ou les dispositifs de ports de claviers
(par ex. HWI-CCO-8) qui doivent être commandés par ce proces-
seur, connecter les câbles de communication au(x) port(s) 4, 5, ou
6 selon la configuration de l'utilitaire HomeWorks. Note : Une source
d'alimentation supplémentaire est requise pour connecter les
claviers de commande ou les dispositifs de ports de claviers à
d'autres ports que le port 6.
9. Connexion de l'alimentation. Connecter les bornes de faisceau
d'entrée d'alimentation (câbles jaunes) du boîtier HWI-LV24 aux
talons d'alimentation du processus série 4. Connecter la prise de
l'adaptateur au connecteur d'alimentation du port 6. Brancher
l'adaptateur à la prise de courant située au bas de HWI-LV24. Le
processeur série 4 dispose d'une mémoire avec batterie de secours
et d'horloges. La batterie alimente ces dispositifs durant les
pannes et les autres interruptions d'alimentations temporaires.
Dans les domiciles et autres résidences secondaires qui ne sont
pas occupés en continu, le processeur série 4 DOIT être alimenté
par un circuit qui est toujours sous tension même lorsque la rési-
dence est inoccupée.
10. Mise sous tension. Remettre le disjoncteur d'alimentation sur la
position ON.
