10. Dare corrente. Riportare l'interruttore di alimentazione in
posizione ON.
11. Collegare il canale seriale. Collegare un connettore maschio
standard DB9 al connettore RS232 del canale 3 sul processore
per la programmazione del sistema o la comunicazione con altre
apparecchiature. Per la programmazione del sistema mediante
un laptop serve un cavo standard seriale (non un modem nullo).
Se, successivamente, il processore viene collegato ad un
modem, servirà un adattatore modem nullo tra il processore e il
modem collegato.
Foro di montag-
gio (4 punti)
PROC POWER
LINK 6 POWER
SHORT
12V
Link 6
15 V

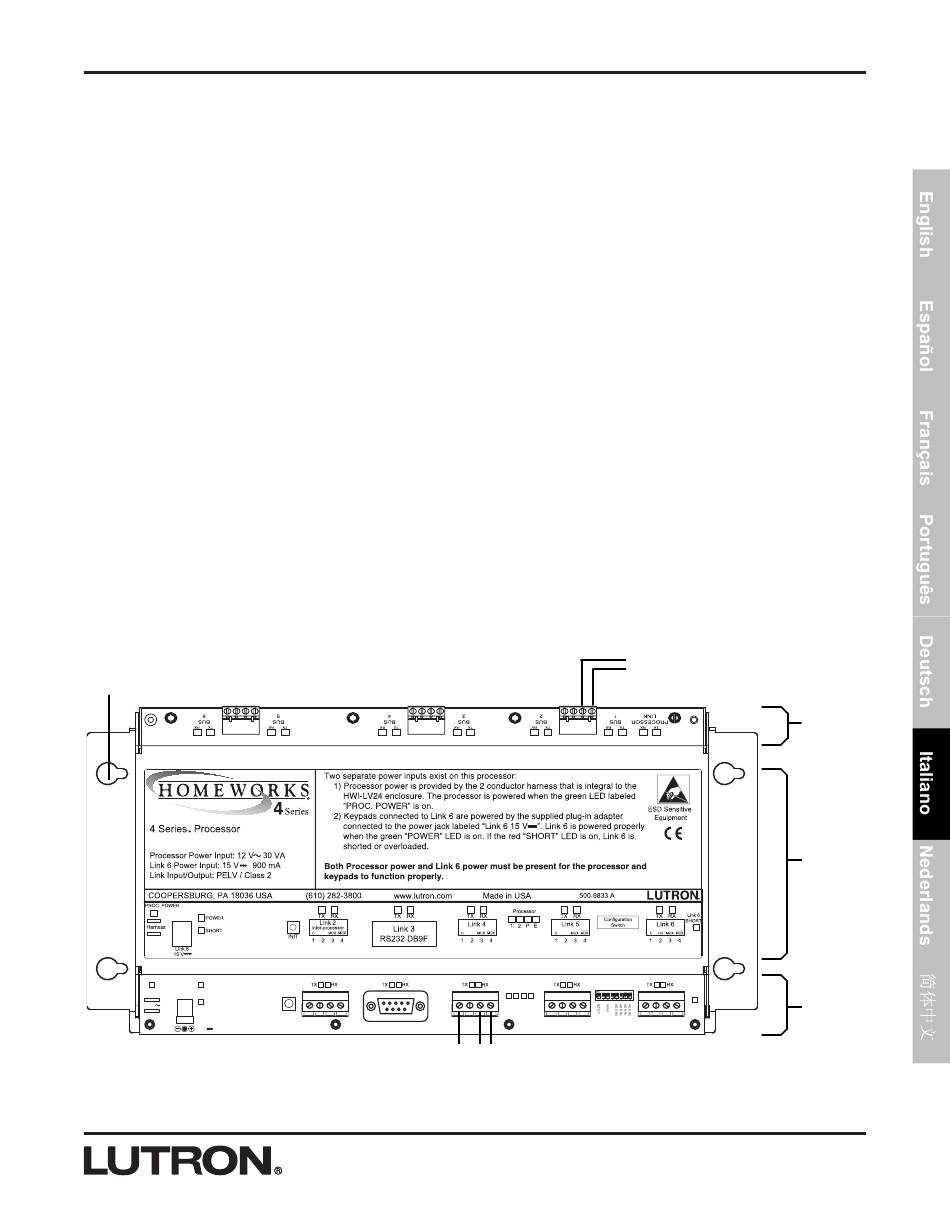

Figura 4 - Processore Serie 4
TM
LINK
3
INIT
1 2 3 4 1 2 3 4
LINK 2 LINK 4
Ai Dimmer Hub supple-
mentari
Ai controlli Maestro
sione a bus HomeWorks
CONFIGURATION
STATUS
1 2 P E
1 2 3 4 1 2 3 4
LINK 5 LINK 6
con connes-
®
®
Dimmer
Hub
Etichetta
sul proces-
sore
LINK6
Scheda del
SHORT
processore
