Processeur
série 4
TM
ADDR0
ADDR1
ADDR2
ADDR3
9600
BOOT

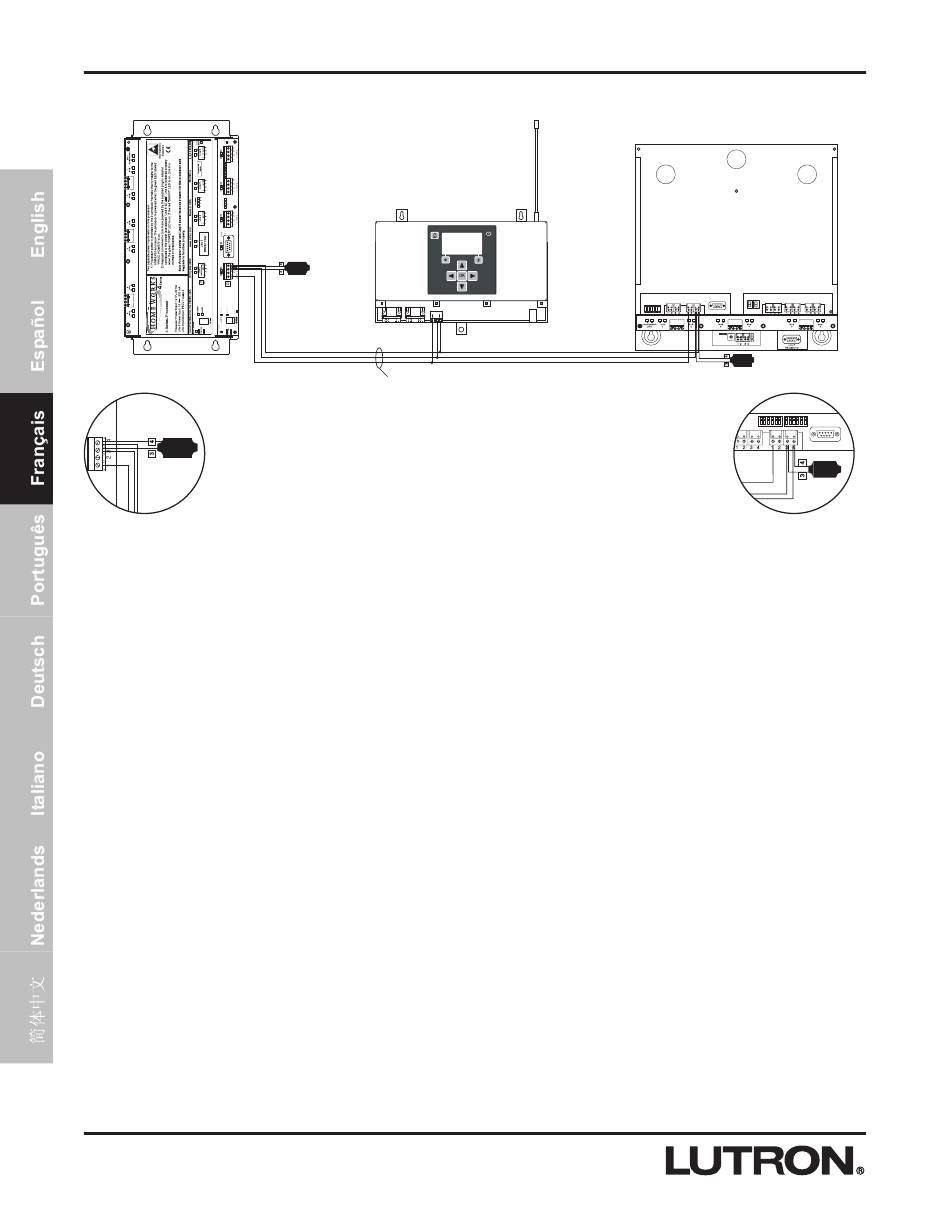

Détails relatifs au
câblage du terminateur
de ports LT-1
Figure 5 – Processeurs HomeWorks
Assistance technique et commerciale
Pour toute assistance, composer le numéro d'appel
gratuit du centre de support technique Lutron. Ne pas
oublier de mentionner la référence exacte du modèle
lors de l'appel.
(800) 523-9466 (Aux États-Unis, au Canada et dans
les Caraïbes)
Pour les autres pays, composer les numéros suivants
:
Tél : (610) 282-3800
Fax : (610) 282-3090
Visitez notre site web : www.lutron.com
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299
Réalisé et imprimé aux États-Unis. 8/03 N/Réf 043-150 Rév. A
Processeur
RF
Terminateur
de ports LT-1
Broche 1 - 1 1 mm
Broches 3 et 4 -1 paire 0,5 - 1 mm
La broche 2 n'est pas connectée
Distance de course totale de câble de 305 m max-
imum
connectés en série
®
2 (18 AWG)
2 de section
(No. 22-18 AWG) torsadée/ blind-
ée pour les données
Détails relatifs
au câblage du
terminateur de
LIMITATION DE GARANTIE
Lutron prendra la décision de procéder à la réparation ou au remplacement de toute unité
défectueuse en terme de matériel ou de fabrication pendant deux ans à compter de la date
d'achat. Pour obtenir l'application de la garantie, retourner l'unité à son lieu d'achat ou l'ex-
pédier à Lutron à 7200 Suter Rd., Coopersburg, PA 18036-1299, port pré-payé. Pour joindre
le centre de support technique Lutron, composer le numéro d'appel gratuit 800-523-9466.
Une fois les deux années écoulées, une garantie définie au pro-rata s'applique à ce produit
pendant huit ans à compter de la date d'achat. Pour obtenir de plus amples informations con-
cernant la garantie, prendre contact avec un représentant Lutron.
CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE. LA GARANTIE
IMPLICITE DE QUALITÉ LOYALE ET MARCHANDE EST LIMITÉE À DEUX ANS À
COMPTER DE LA DATE D'ACHAT. CETTE GARANTIE NE COUVRE PAS LES FRAIS
D'INSTALLATION, DE DÉMONTAGE OU DE RÉINSTALLATION, LES DOMMAGES
RÉSULTANT D'UNE UTILISATION INCORRECTE, D'ABUS, DE RÉPARATION IMPROPRE
OU INCORRECTE NI LES DOMMAGES RÉSULTANT D'UNE INSTALLATION OU D'UN
CÂBLAGE INCORRECTS. CETTE GARANTIE NE COUVRE PAS NON PLUS LES DOM-
MAGES ACCIDENTELS OU CONSÉCUTIFS. LA RESPONSABILITÉ DE LUTRON QUANT
À TOUTE RÉCLAMATION CONCERNANT DES DOMMAGES RÉSULTANT OU EN RELA-
TION AVEC LA FABRICATION, LA VENTE, L'INSTALLATION, LA LIVRAISON OU L'UTIL-
ISATION DE L'UNITÉ NE DOIT JAMAIS EXCÉDER LE PRIX D'ACHAT DE L'UNITÉ.
Cette garantie vous accorde des droits spécifiques et éventuellement certains autres selon
les états. Certains états n'autorisent pas la restriction de la durée d'une garantie implicite, par
conséquent la limitation ci-dessus ne s'applique pas. Certains états n'autorisent pas l'exclu-
sion ni la limitation des dommages accidentels ou consécutifs, par conséquent la limitation ou
l'exclusion ci-dessus ne s'appliquent pas.
Lutron, HomeWorks, Maestro et GRAFIK Eye sont des marques déposées et Série 4,
seeTouch et le logo Série 4 HomeWorks sont des marques de fabrique de Lutron Electronics
Co., Inc.
© 2003 Lutron Electronics Co., Inc.
Processeur série 8
TM
Terminateur de ports LT-1
ports LT-1
