11. Connexion du port série. Connecter un connecteur male stan-
dard DB9 au connecteur RS232 du port 3 du processeur pour la
programmation du système ou les communications avec d'autres
équipements. Un câble série standard (et non un simulateur de
modem) est requis pour programmer le système à l'aide d'un ordi-
nateur portable. Si le processeur est connecté à un modem
ultérieurement, il sera nécessaire d'utiliser un adaptateur pour
simulateur de modem entre le processeur et le modem relié.
Trou de montage
(4 emplacements)
PROC POWER
LINK 6 POWER
SHORT
12V
Link 6
15 V

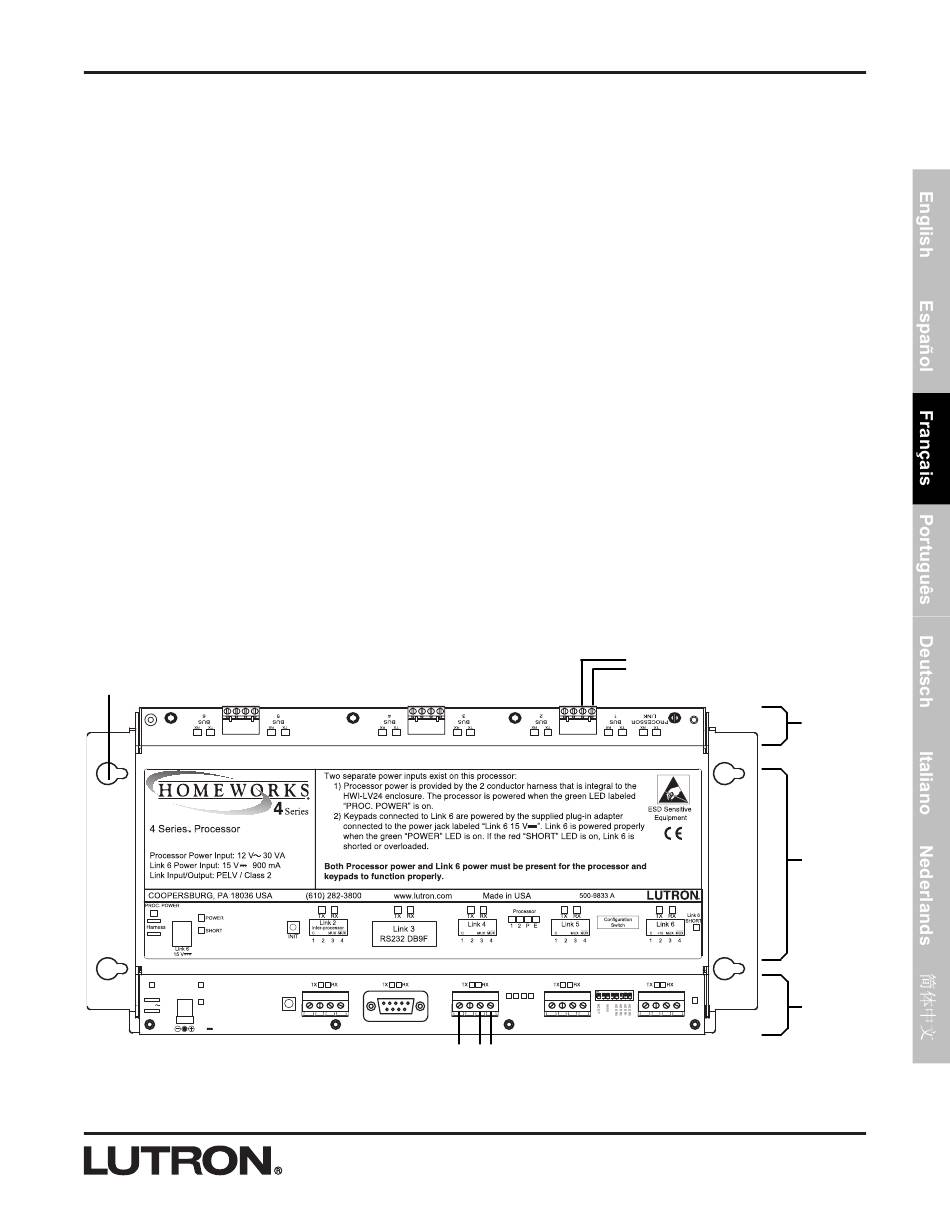

Figure 4 – Processeur série 4
TM
LINK
3
INIT
1 2 3 4 1 2 3 4
LINK 2 LINK 4
Vers les hubs pour varia-
tion supplémentaires
Vers les commandes câblées
HomeWorks
CONFIGURATION
STATUS
1 2 P E
1 2 3 4 1 2 3 4
LINK 5 LINK 6
Maestro
® ®
Hub pour
variation
Etiquette
du
processeur
LINK6
Carte
SHORT
processeur
