Lutron HOMEWORKS 4 Serie Installationsanweisungen Seite 7

10. Encendido. Ponga el disyuntor de alimentación en la posición
ON.
11. Conexión del enlace serie. Conecte un conector macho DB9
estándar al conector RS323 del Enlace 3 en el procesador RF
para programar el sistema o comunicarse con otros equipos. Es
necesario un cable serie estándar (no uno de módem nulo) para
programar el sistema con la ayuda de un ordenador portátil. Si
posteriormente se conecta el procesador a un módem, hará
falta un adaptador de módem nulo entre el procesador y el
módem conectado.
Agujero de fijación
(4 posiciones)
PROC POWER
LINK 6 POWER
SHORT
12V
Link 6
15 V

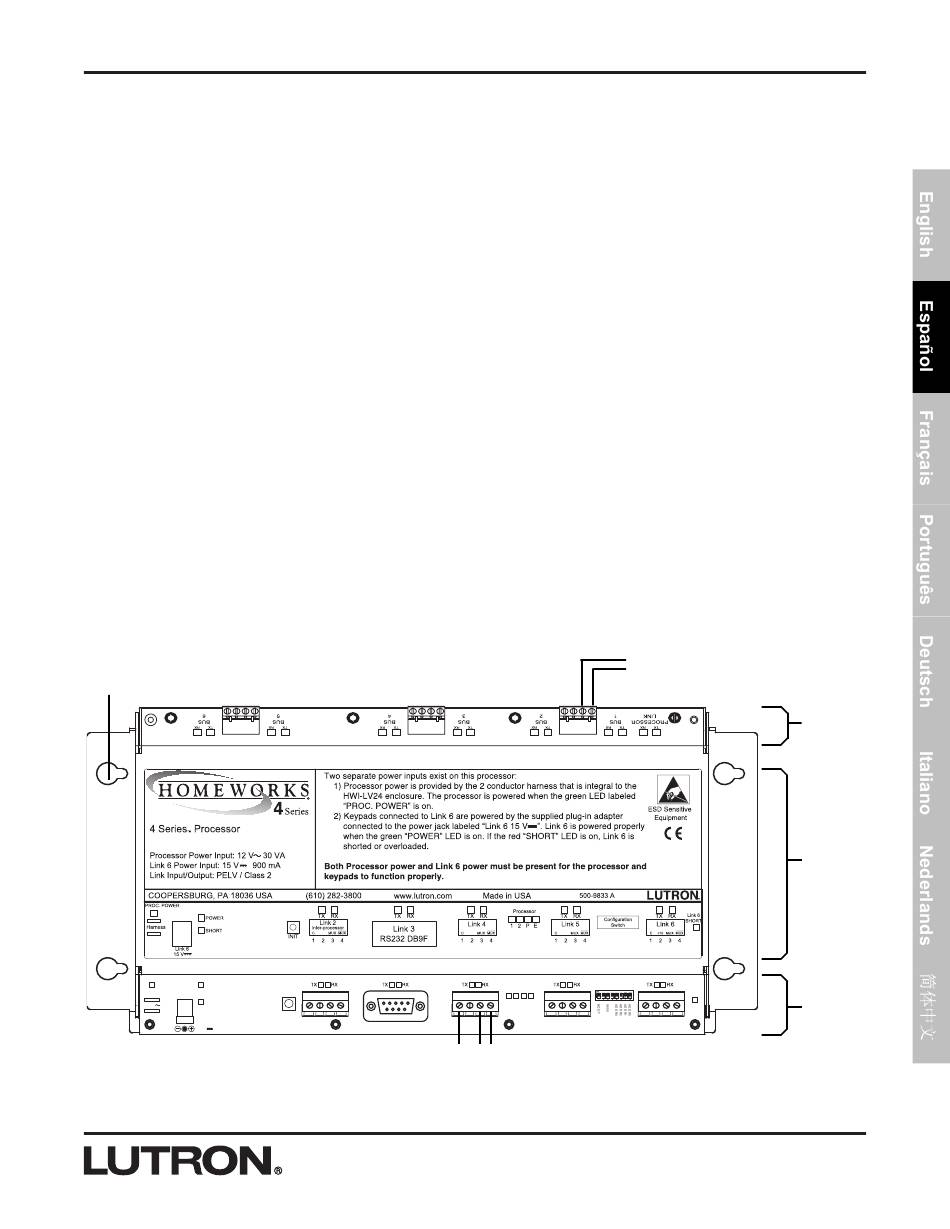

Figura 4 – Procesador 4 Series
LINK
3
INIT
1 2 3 4
LINK 2
A Dimmer Hubs adi-
TM
A controles HomeWorks
Wired Maestro
CONFIGURATION
STATUS
1 2 P E
1 2 3 4 1 2 3 4
LINK 4 LINK 5
cionales
®
®
Dimmer
Hub
Etiqueta de
procesador
LINK6
Tarjeta de
SHORT
1 2 3 4
procesador
LINK 6
7
