Instalação
1. Certifique-se de que a tampa de alta tensão da caixa HWI-LV24 está
bem instalada. Localize e prenda o disjuntor de alimentação na
posição OFF (desligado) antes de instalar o módulo do processador.
Perigo - Efectuar as ligações com a alimentação eléctri-
ca ligada poderá causar ferimentos pessoais.
2. Instalar o módulo do processador na caixa: O processador
HomeWorks 4 Series é fixado à caixa HWI-LV24 utilizando os quar-
® TM
to entalhes de montagem e respectivos parafusos de montagem
fornecidos.

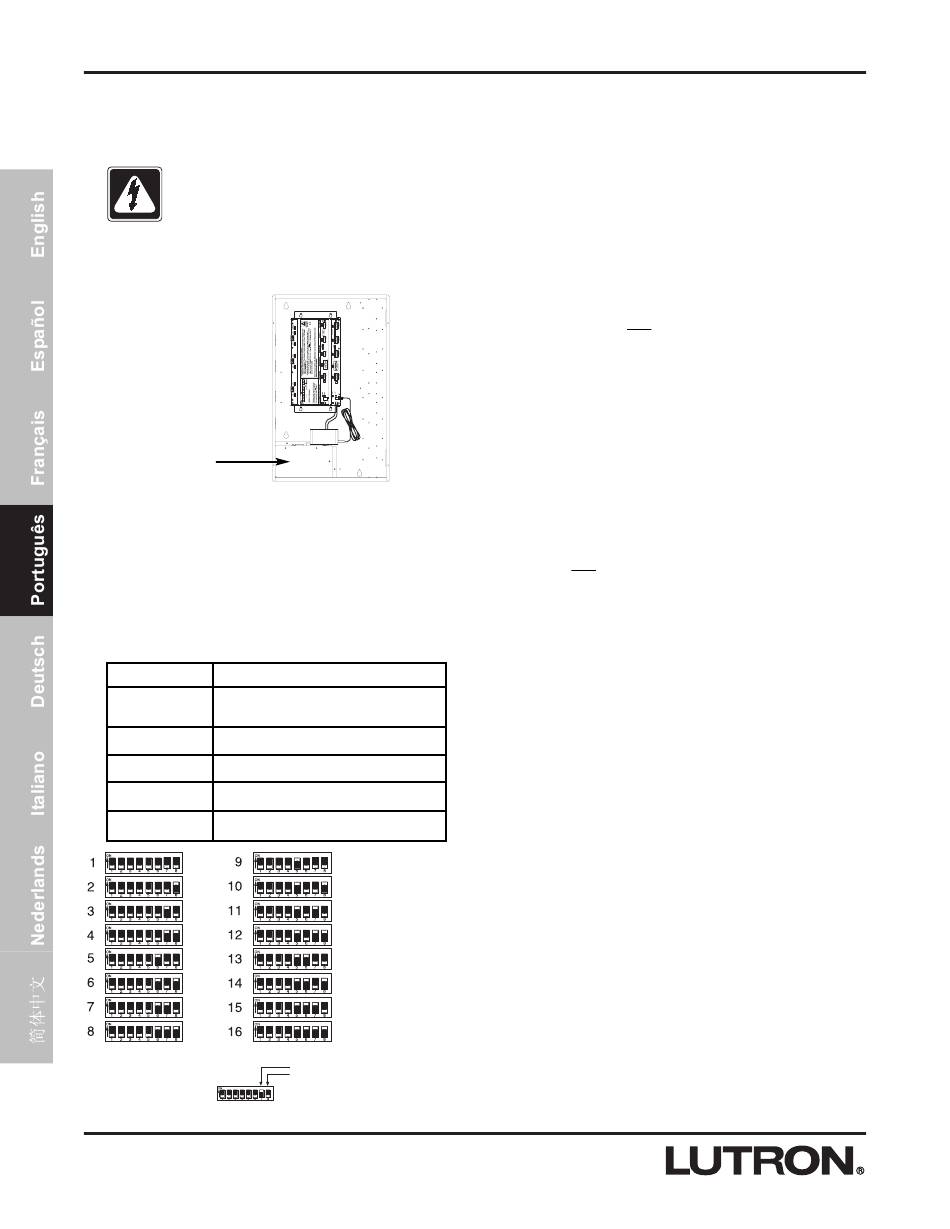

O processador 4 Series é monta-
do no canto superior esquerdo
de uma caixa HWI-LV24.
Caixa de alta tensão
(apresentada com a
tampa instalada).
3. Definir o endereço do processador. Utilize o comutador de configu-
ração para definir o endereço do processador. O utilitário HomeWorks
indicará ao programador se são necessárias quaisquer configurações
subsequentes nos comutadores de configuração. O Hub regulador de
tensão instalado em fábrica já se encontra endereçado para "1".
Tabela 2 –Funções do comutador de configuração
Comutador DIP Função
1 Modo de arranque. Salvo indicação em contrário
do utilitário HomeWorks, este comutador deve
estar sempre PARA BAIXO.
2 Diagnóstico. Este comutador deve estar sempre
PARA BAIXO.
3 PARA CIMA = 9600 Baud, PARA BAIXO =
Detecção automática de Baud.
4 Desligar bateria. Este comutador deve estar sem-
pre PARA BAIXO.
5-8 Endereço do processador. Consulte a Figura 3,
abaixo.
Exemplo: Definir o comutador #7 para LIGADO.
Figura 3 – Endereçamento do processador
14
ADDR0 ADDR1
ADDR2
ADDR3
9600
BOOT
Figura 2 – Esquema de
montagem
PARA CIMA (LIGADO)
PARA BAIXO (DESLIGA-
DO)
4. Ligar aos controlos de iluminação HomeWorks. Ligue a cablagem
para comunicação dos reguladores de tensão ao Hub regulador de
tensão instalado em fábrica (consulte a Figura 4, página 15). Ligue os
barramentos (bus) de acordo com as atribuições de barramento efec-
tuadas com o utilitário HomeWorks. As ligações cinzenta e violeta estão
assinaladas na placa de circuito impresso.
5. Efectuar as ligações do Hub regulador de tensão: A ligação 4 é
estabelecida com o Hub regulador de tensão instalado em fábrica
através de uma cablagem. Caso este processador tenha de controlar
mais placas HWI-H48, a ligação a essas placas para comunicação
deve ser feita no mesmo bloco de terminais. Não ligue o terminal 2 a
uma HWI-H48. Se a ligação H48 tiver um comprimento de cabo igual
ou superior a 15 m, é necessário instalar dispositivos terminais de lig-
ação LT-1 entre MUX e MUX (terminais 3 e 4) em ambas as extremi-
dades da ligação. Consulte as instruções da HWI-H48 (consulte a
Figura 5, página 16).
Nota - As ligações 4, 5 e 6 podem ser configuradas para serem uti-
lizadas como ligações de teclados, ligações GRAFIK Eye
ações H48. Estas ligações são configuradas pelo utilitário HomeWorks.
6. Efectuar a ligação entre processadores (apenas em instalações
com vários processadores): A ligação entre processadores é utiliza-
da para comunicação entre processadores HomeWorks. Ligue a
cablagem de controlo à ligação entre processadores (ligação 2), se
necessário. Não ligue o terminal 2 (consulte a Figura 5, página 16). Se
este processador for o primeiro ou o último na configuração em daisy
chain, instale um dos dispositivos terminais de ligação LT-1 fornecidos
entre MUX e MUX (terminais 3 e 4—consulte a Figura 5, página 16).
Caso não disponha de dispositivos terminais LT-1, pode colocar uma
resistência de 1/2 W entre 100 e 150 Ohms nos terminais 3 e 4 para
efectuar a terminação.
7. Efectuar as ligações GRAFIK Eye / WPM: Se os controladores com
pré-definição de regulação de tensão GRAFIK Eye ou os módulos de
potência para caixa de embutir (WPM) forem controlados por este
processador, ligue os fios para comunicações à(s) ligação(ões) 4, 5 ou
6, conforme a configuração definida no utilitário HomeWorks. Não ligue o
terminal 2.
8. Efectuar as ligações dos teclados: Para os teclados ou dispositivos
de ramal de teclados (p. ex. HWI-CCO-8) que serão controlados por
este processador, ligue os fios para comunicações à(s) ligação(ões) 4,
5 ou 6, conforme a configuração definida no utilitário HomeWorks. Nota:
Para ligar teclados ou dispositivos de ramal de teclados a outras lig-
ações que não a ligação 6 é necessária uma fonte de alimentação
adicional.
9. Ligar a tensão. Ligue os terminais da cablagem de entrada de
tensão (fios amarelo) da caixa HWI-LV24 aos bornes com orelha para
alimentação existentes no processador 4 Series. Ligue a ficha do adap-
tador ao conector de tensão da ligação 6. Ligue o adaptador ao recep-
táculo que se encontra na parte inferior da HWI-LV24. O processador
4 Series tem temporizador e memória com bateria de segurança. A
bateria alimenta estes dispositivos durante as falhas de energia e out-
ras interrupções temporárias da alimentação eléctrica. Nas casa de
férias e outras que não estejam sempre ocupadas, o processador 4
Series DEVE ser alimentado por um circuito que nunca seja desligado,
mesmo quando a casa está desocupada.
10. Ligar a corrente. Volte a ligar o disjuntor de alimentação.
