Installatievoorschriften
Eerst lezen a.u.b. alvorens tot installatie over te gaan.
Overzicht
De 4-serie processor heeft drie (3) configureerbare com-
municatieverbindingen waarop bedrade HomeWorks bedi-
eningspanelen, bedrade lokale lichtregelaars van
HomeWorks Maestro , en HomeWorks wanddoosvermogens-
®
modules kunnen worden aangesloten. De centrale
processor biedt voorkeurinstellingen, astronomische tijd-
sklokgebeurtenissen, een beveiligingsmodus, een
afwezigheidsfunctie, voorwaardelijke logica, en alle
overige programmeerfuncties van HomeWorks.
Verbinding 6 van de 4-serie processor kan maximaal
10 seeTouch bedieningspanelen (equivalent aan
TM
150 LEDs) voeden. Voor de voeding van extra
bedieningspanelen, of indien u bedieningspanelen
wilt aansluiten aan verbinding 4 of 5, is een extra voed-
ingseenheid benodigd.
Belangrijke opmerkingen
Voorschriften: Leg de installatie aan in overeenstem-
ming met alle plaatselijk en landelijk geldende elek-
trotechnische voorschriften.
Voeding: deze processor heeft twee separate voed-
ingsaansluitingen:
1. De processor wordt gevoed door de tweeleider-
kabelset in de HWI-LV24-behuizing. Wanneer de
processor wordt gevoed brandt de groene LED
met de tekst "PROC. POWER".
2. Bedieningspanelen aangesloten op verbinding 6
worden gevoed door de meegeleverde koppel-
bare adapter te verbinden aan de voedingsbus
met de tekst "Link 6 15 V
juist gevoed wanneer de groene "POWER" LED
brandt. Indien de rode "SHORT" LED brandt, dan
is er kortsluiting of is verbinding 6 overbelast.
De processor en de bedieningspanelen hebben
zowel processorvoeding als voeding op verbinding 6
nodig om goed te kunnen functioneren.
Processorvoeding: 12 V , 30 VA
Voeding verbinding 6: 15 V /0.9 A Klasse 2/PELV
Gebruik alleen de door Lutron met de
4-serie processor meegeleverde adapter.
4-serie
H4-H48-CE
12 V
Omgeving: Omgevingstemperatuur bij bedrijf:
0-40°C, 0-90% vochtigheid, zonder condensatie,
alleen voor binnen.
Reinigen: Reinigen met een schone, vochtige doek.
Gebruik GEEN chemische reinigingsoplossingen.
". Verbinding 6 wordt
processor
TM
30 VA
ADDR0
ADDR1
ADDR2
ADDR3
9600
BOOT

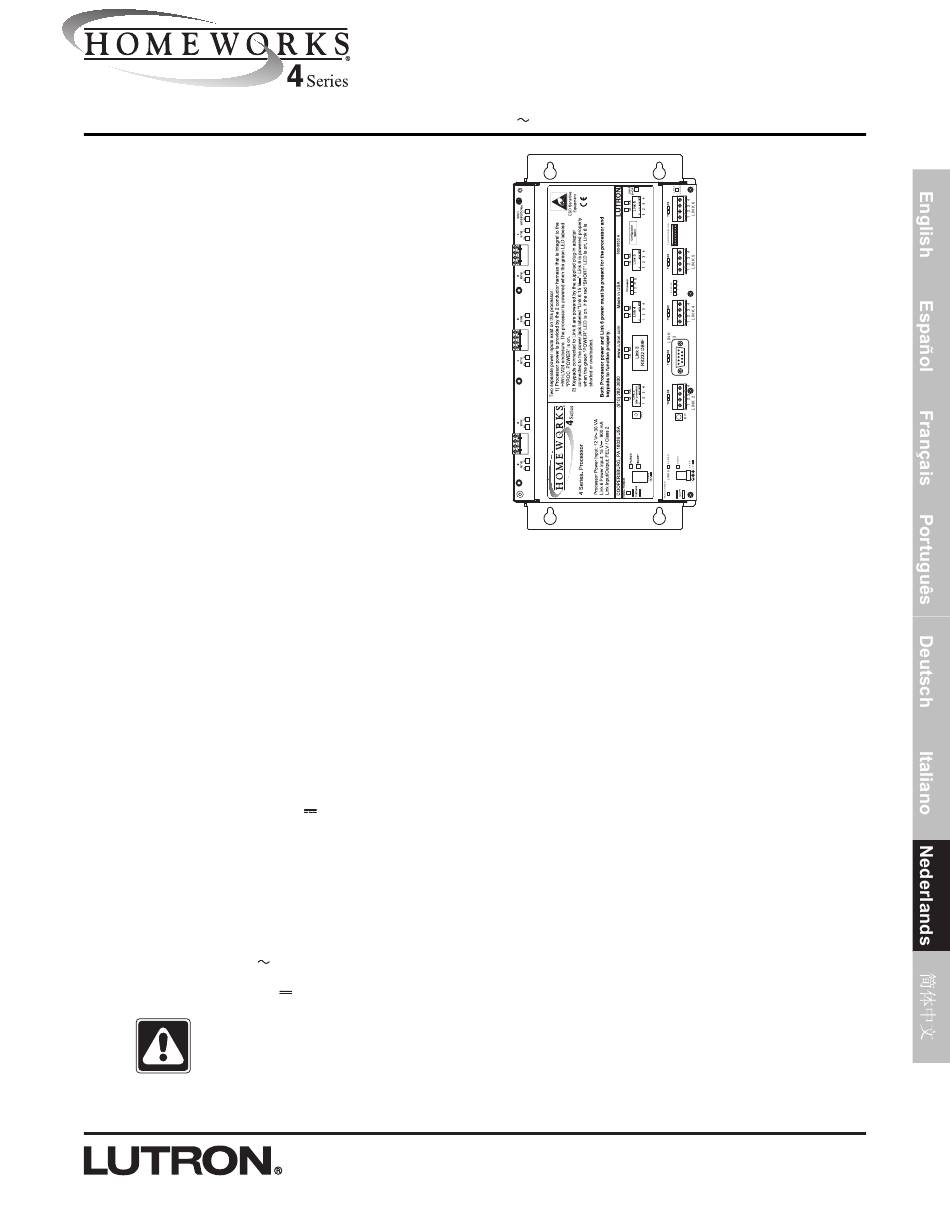

Figuur 1 - H4-H48-CE
