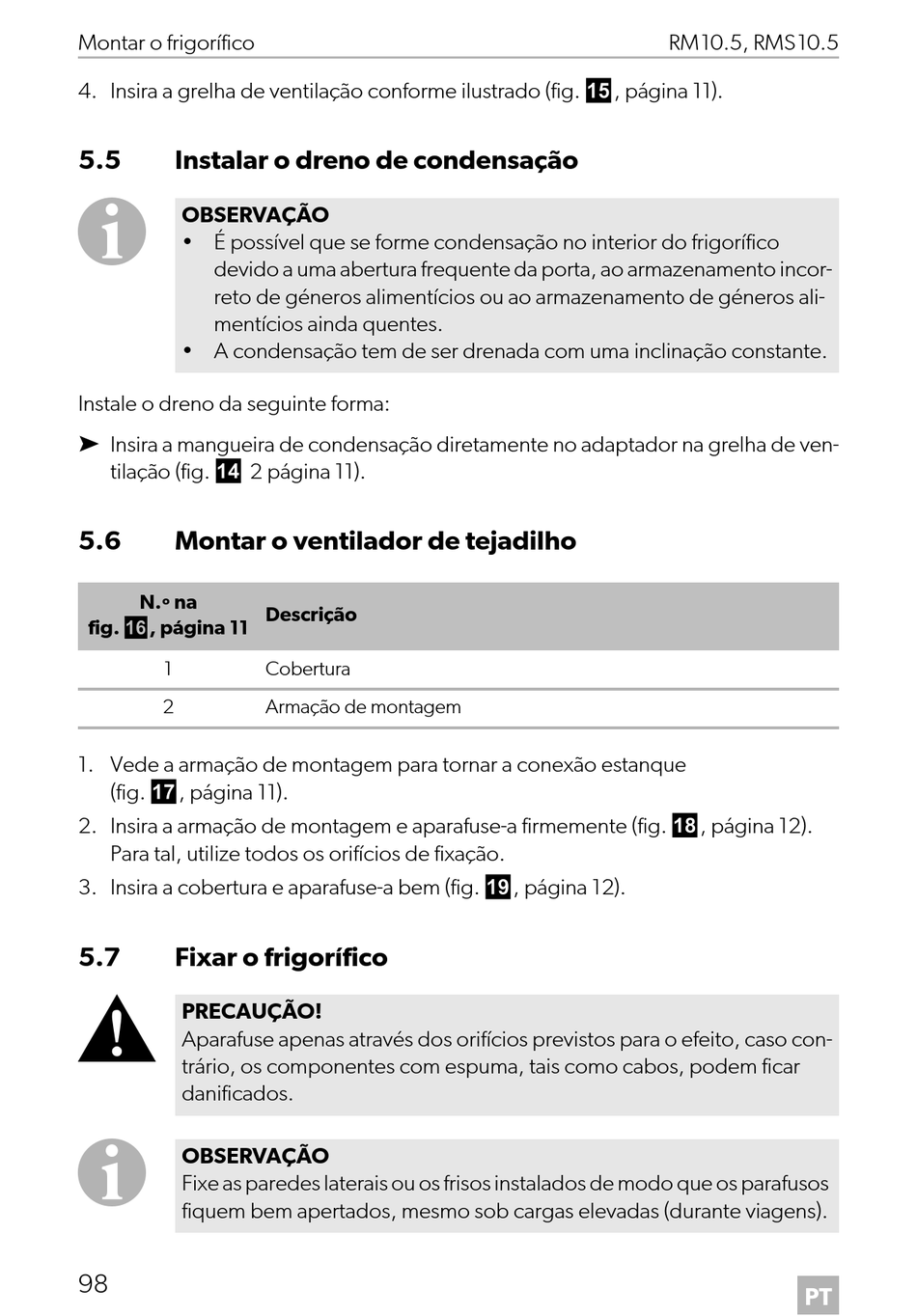

Dometic RM10.5S Montageanleitung Seite 98

Montar o frigorífico
4. Insira a grelha de ventilação conforme ilustrado (fig. e, página 11).
5.5 Instalar o dreno de condensação
I
OBSERVAÇÃO
• É possível que se forme condensação no interior do frigorífico
devido a uma abertura frequente da porta, ao armazenamento incor-
reto de géneros alimentícios ou ao armazenamento de géneros ali-
mentícios ainda quentes.
• A condensação tem de ser drenada com uma inclinação constante.
Instale o dreno da seguinte forma:
➤ Insira a mangueira de condensação diretamente no adaptador na grelha de ven-
tilação (fig. d 2 página 11).
5.6 Montar o ventilador de tejadilho
N.º na
fig. f, página 11
1
2
1. Vede a armação de montagem para tornar a conexão estanque
(fig. g, página 11).
2. Insira a armação de montagem e aparafuse-a firmemente (fig. h, página 12).
Para tal, utilize todos os orifícios de fixação.
3. Insira a cobertura e aparafuse-a bem (fig. i, página 12).
5.7 Fixar o frigorífico
!
PRECAUÇÃO!
Aparafuse apenas através dos orifícios previstos para o efeito, caso con-
trário, os componentes com espuma, tais como cabos, podem ficar
danificados.
I
OBSERVAÇÃO
Fixe as paredes laterais ou os frisos instalados de modo que os parafusos
fiquem bem apertados, mesmo sob cargas elevadas (durante viagens).
98
Descrição
Cobertura
Armação de montagem
RM10.5, RMS10.5
PT
