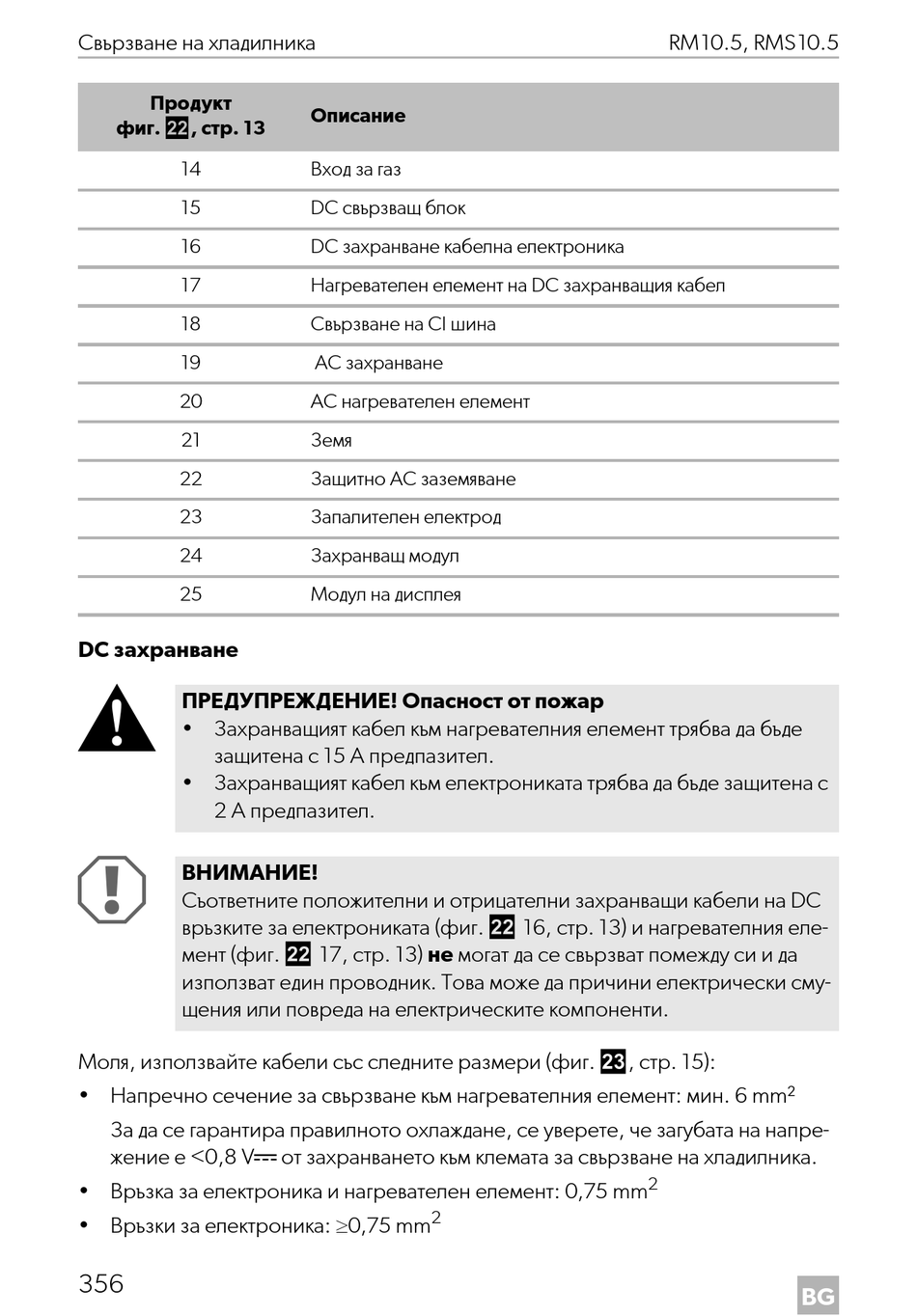

Свързване на хладилника
Продукт
фиг. l, стр. 13
14
15
16
17
18
19
20
21
22
23
24
25
DC захранване
!
ПРЕДУПРЕЖДЕНИЕ! Опасност от пожар
• Захранващият кабел към нагревателния елемент трябва да бъде
защитена с 15 A предпазител.
• Захранващият кабел към електрониката трябва да бъде защитена с
2 A предпазител.
A
ВНИМАНИЕ!
Съответните положителни и отрицателни захранващи кабели на DC
връзките за електрониката (фиг. l 16, стр. 13) и нагревателния еле-
мент (фиг. l 17, стр. 13) не могат да се свързват помежду си и да
използват един проводник. Това може да причини електрически сму-
щения или повреда на електрическите компоненти.
Моля, използвайте кабели със следните размери (фиг. m, стр. 15):
• Напречно сечение за свързване към нагревателния елемент: мин. 6 mm²
За да се гарантира правилното охлаждане, се уверете, че загубата на напре-
жение е <0,8 Vg от захранването към клемата за свързване на хладилника.
• Връзка за електроника и нагревателен елемент: 0,75 mm
• Връзки за електроника: 0,75 mm
356
Описание
Вход за газ
DC свързващ блок
DC захранване кабелна електроника
Нагревателен елемент на DC захранващия кабел
Свързване на CI шина
AC захранване
AC нагревателен елемент
Земя
Защитно AC заземяване
Запалителен електрод
Захранващ модул
Модул на дисплея
