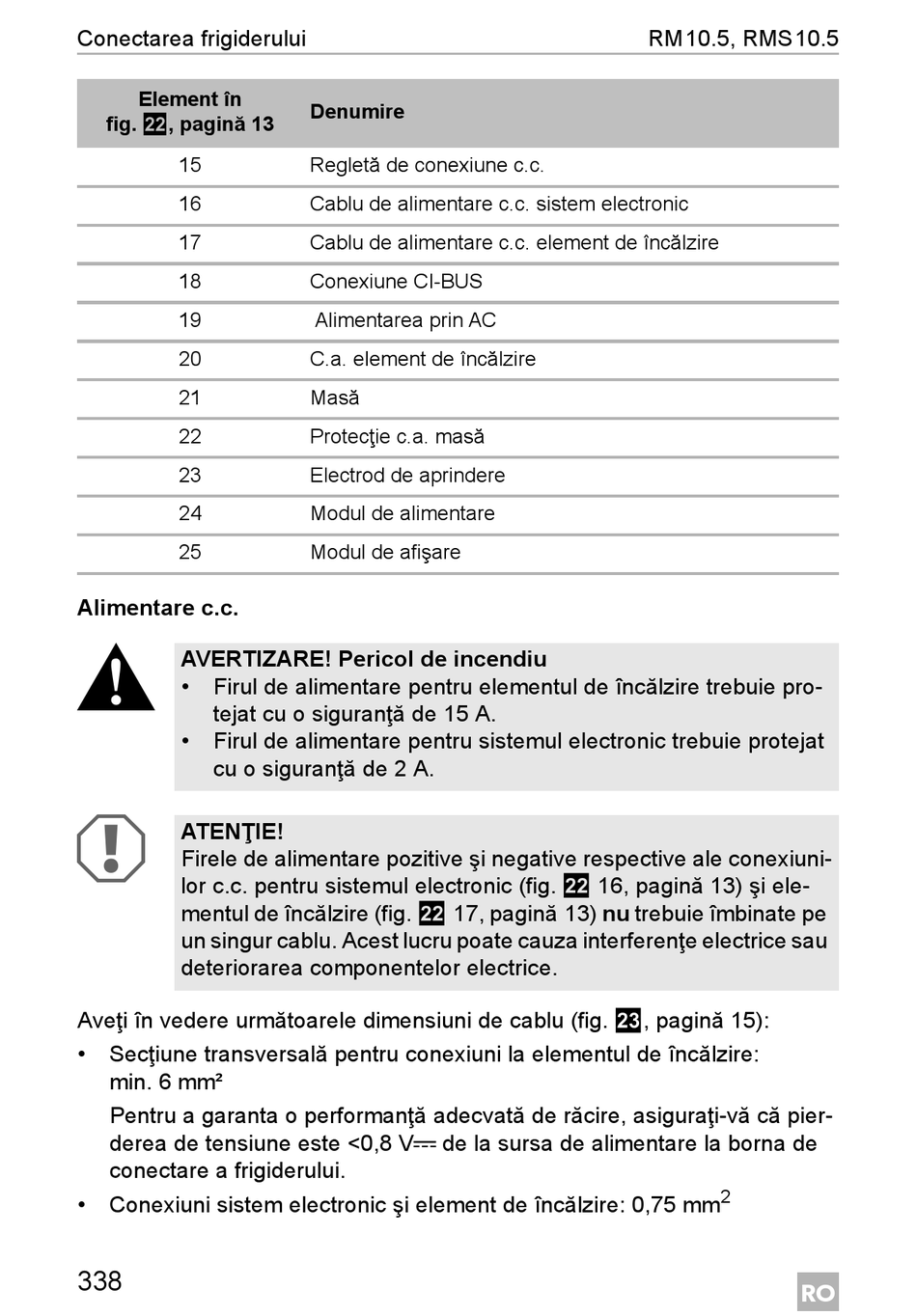

Conectarea frigiderului
Element în
fig. l, pagină 13
15
16
17
18
19
20
21
22
23
24
25
Alimentare c.c.
!
AVERTIZARE! Pericol de incendiu
• Firul de alimentare pentru elementul de încălzire trebuie pro-
tejat cu o siguranţă de 15 A.
• Firul de alimentare pentru sistemul electronic trebuie protejat
cu o siguranţă de 2 A.
A
ATENŢIE!
Firele de alimentare pozitive şi negative respective ale conexiuni-
lor c.c. pentru sistemul electronic (fig. l 16, pagină 13) şi ele-
mentul de încălzire (fig. l 17, pagină 13) nu trebuie îmbinate pe
un singur cablu. Acest lucru poate cauza interferenţe electrice sau
deteriorarea componentelor electrice.
Aveţi în vedere următoarele dimensiuni de cablu (fig. m, pagină 15):
• Secţiune transversală pentru conexiuni la elementul de încălzire:
min. 6 mm²
Pentru a garanta o performanţă adecvată de răcire, asiguraţi-vă că pier-
derea de tensiune este <0,8 Vg de la sursa de alimentare la borna de
conectare a frigiderului.
• Conexiuni sistem electronic şi element de încălzire: 0,75 mm
338
Denumire
Regletă de conexiune c.c.
Cablu de alimentare c.c. sistem electronic
Cablu de alimentare c.c. element de încălzire
Conexiune CI-BUS
Alimentarea prin AC
C.a. element de încălzire
Masă
Protecţie c.a. masă
Electrod de aprindere
Modul de alimentare
Modul de afişare
RM10.5, RMS10.5
2
RO
