Dometic RM10.5S Montageanleitung Seite 404

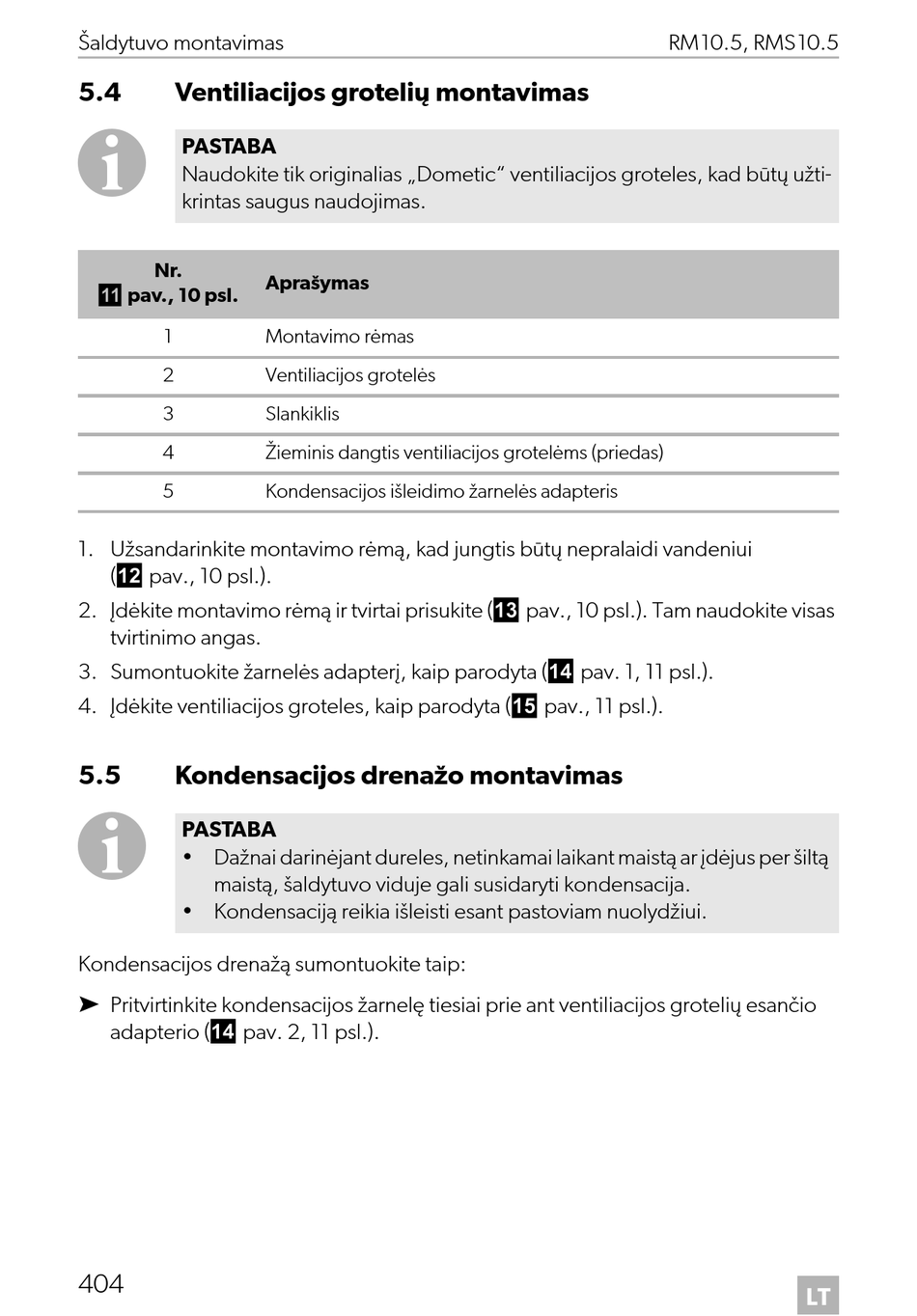

Šaldytuvo montavimas
5.4 Ventiliacijos grotelių montavimas
I
PASTABA
Naudokite tik originalias „Dometic" ventiliacijos groteles, kad būtų užti-
krintas saugus naudojimas.
Nr.
a pav., 10 psl.
1
2
3
4
5
1. Užsandarinkite montavimo rėmą, kad jungtis būtų nepralaidi vandeniui
(b pav., 10 psl.).
2. Įdėkite montavimo rėmą ir tvirtai prisukite (c pav., 10 psl.). Tam naudokite visas
tvirtinimo angas.
3. Sumontuokite žarnelės adapterį, kaip parodyta (d pav. 1, 11 psl.).
4. Įdėkite ventiliacijos groteles, kaip parodyta (e pav., 11 psl.).
5.5 Kondensacijos drenažo montavimas
I
PASTABA
• Dažnai darinėjant dureles, netinkamai laikant maistą ar įdėjus per šiltą
maistą, šaldytuvo viduje gali susidaryti kondensacija.
• Kondensaciją reikia išleisti esant pastoviam nuolydžiui.
Kondensacijos drenažą sumontuokite taip:
➤ Pritvirtinkite kondensacijos žarnelę tiesiai prie ant ventiliacijos grotelių esančio
adapterio (d pav. 2, 11 psl.).
404
Aprašymas
Montavimo rėmas
Ventiliacijos grotelės
Slankiklis
Žieminis dangtis ventiliacijos grotelėms (priedas)
Kondensacijos išleidimo žarnelės adapteris
RM10.5, RMS10.5
LT
