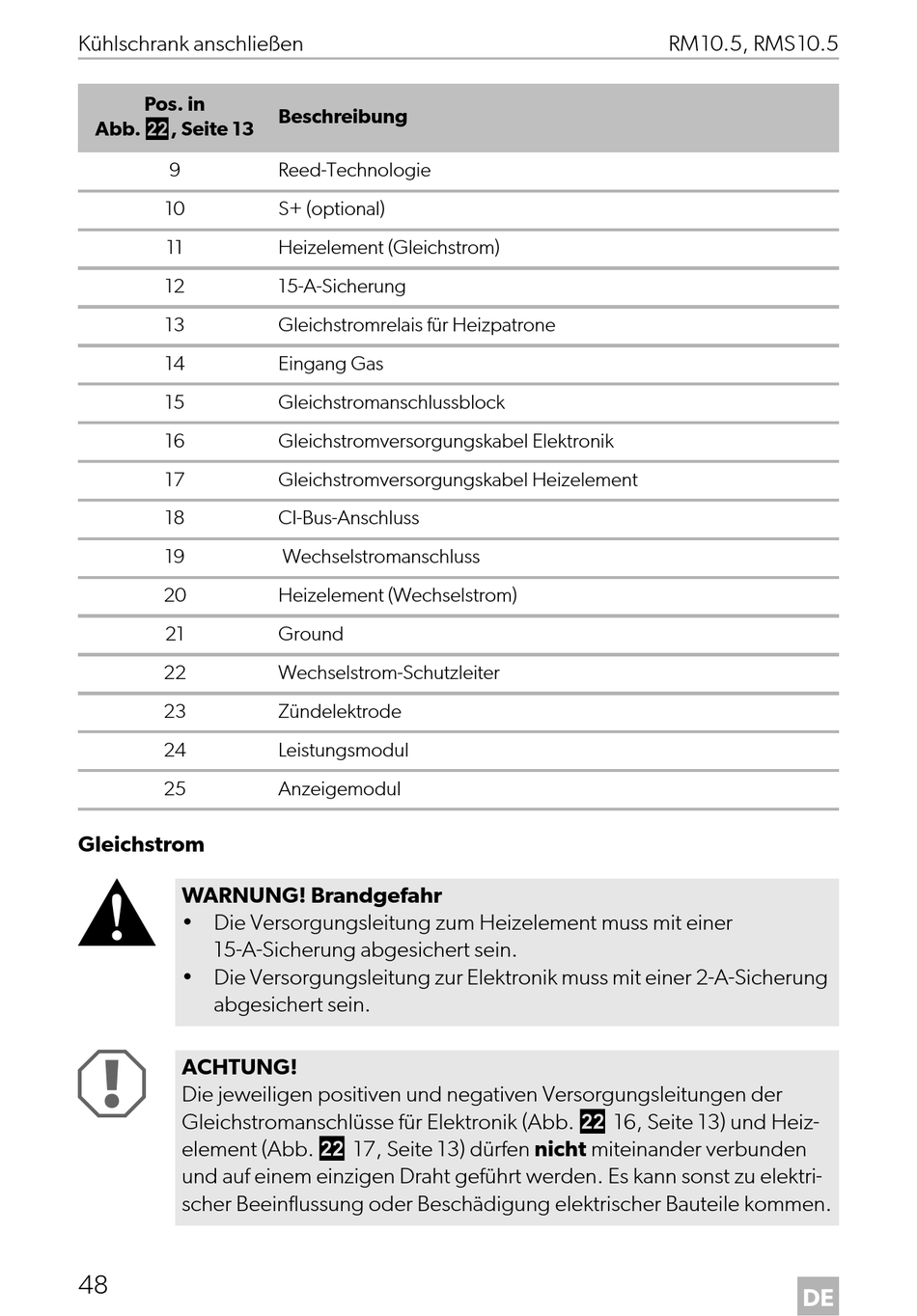

Kühlschrank anschließen
Pos. in
Abb. l, Seite 13
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Gleichstrom
!
WARNUNG! Brandgefahr
• Die Versorgungsleitung zum Heizelement muss mit einer
15-A-Sicherung abgesichert sein.
• Die Versorgungsleitung zur Elektronik muss mit einer 2-A-Sicherung
abgesichert sein.
A
ACHTUNG!
Die jeweiligen positiven und negativen Versorgungsleitungen der
Gleichstromanschlüsse für Elektronik (Abb. l 16, Seite 13) und Heiz-
element (Abb. l 17, Seite 13) dürfen nicht miteinander verbunden
und auf einem einzigen Draht geführt werden. Es kann sonst zu elektri-
scher Beeinflussung oder Beschädigung elektrischer Bauteile kommen.
48
Beschreibung
Reed-Technologie
S+ (optional)
Heizelement (Gleichstrom)
15-A-Sicherung
Gleichstromrelais für Heizpatrone
Eingang Gas
Gleichstromanschlussblock
Gleichstromversorgungskabel Elektronik
Gleichstromversorgungskabel Heizelement
CI-Bus-Anschluss
Wechselstromanschluss
Heizelement (Wechselstrom)
Ground
Wechselstrom-Schutzleiter
Zündelektrode
Leistungsmodul
Anzeigemodul
RM10.5, RMS10.5
