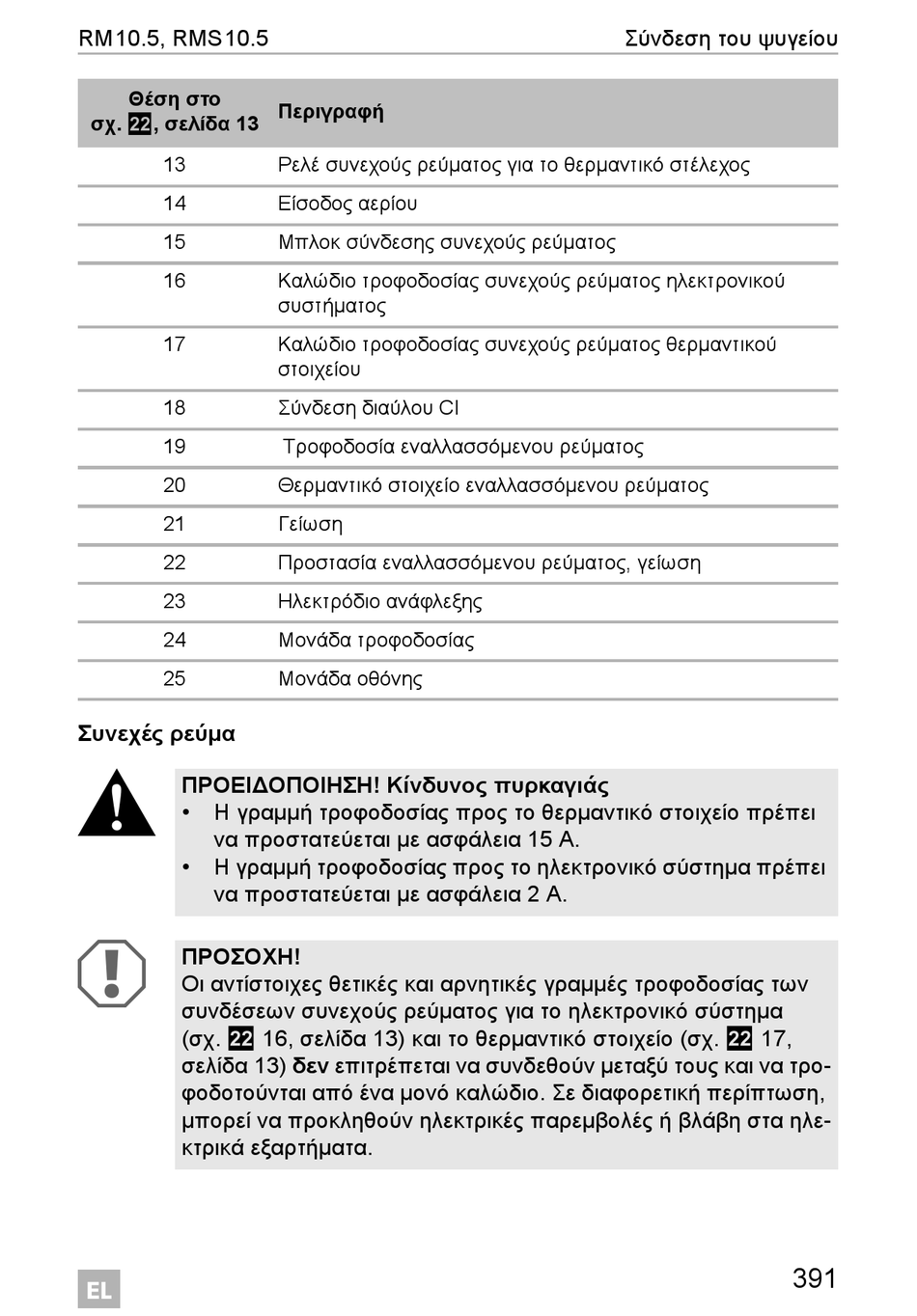

RM10.5, RMS10.5
Θέση στο
σχ. l, σελίδα 13
13
14
15
16
17
18
19
20
21
22
23
24
25
Συνεχές ρεύμα
!
ΠΡOEIΔOΠOIHΣH! Κίνδυνος πυρκαγιάς
• Η γραμμή τροφοδοσίας προς το θερμαντικό στοιχείο πρέπει
να προστατεύεται με ασφάλεια 15 A.
• Η γραμμή τροφοδοσίας προς το ηλεκτρονικό σύστημα πρέπει
να προστατεύεται με ασφάλεια 2 A.
A
ΠΡOΣOXH!
Οι αντίστοιχες θετικές και αρνητικές γραμμές τροφοδοσίας των
συνδέσεων συνεχούς ρεύματος για το ηλεκτρονικό σύστημα
(σχ. l 16, σελίδα 13) και το θερμαντικό στοιχείο (σχ. l 17,
σελίδα 13) δεν επιτρέπεται να συνδεθούν μεταξύ τους και να τρο-
φοδοτούνται από ένα μονό καλώδιο. Σε διαφορετική περίπτωση,
μπορεί να προκληθούν ηλεκτρικές παρεμβολές ή βλάβη στα ηλε-
κτρικά εξαρτήματα.
EL
Περιγραφή
Ρελέ συνεχούς ρεύματος για το θερμαντικό στέλεχος
Είσοδος αερίου
Μπλοκ σύνδεσης συνεχούς ρεύματος
Καλώδιο τροφοδοσίας συνεχούς ρεύματος ηλεκτρονικού
συστήματος
Καλώδιο τροφοδοσίας συνεχούς ρεύματος θερμαντικού
στοιχείου
Σύνδεση διαύλου CI
Τροφοδοσία εναλλασσόμενου ρεύματος
Θερμαντικό στοιχείο εναλλασσόμενου ρεύματος
Γείωση
Προστασία εναλλασσόμενου ρεύματος, γείωση
Ηλεκτρόδιο ανάφλεξης
Μονάδα τροφοδοσίας
Μονάδα οθόνης
Σύνδεση του ψυγείου
