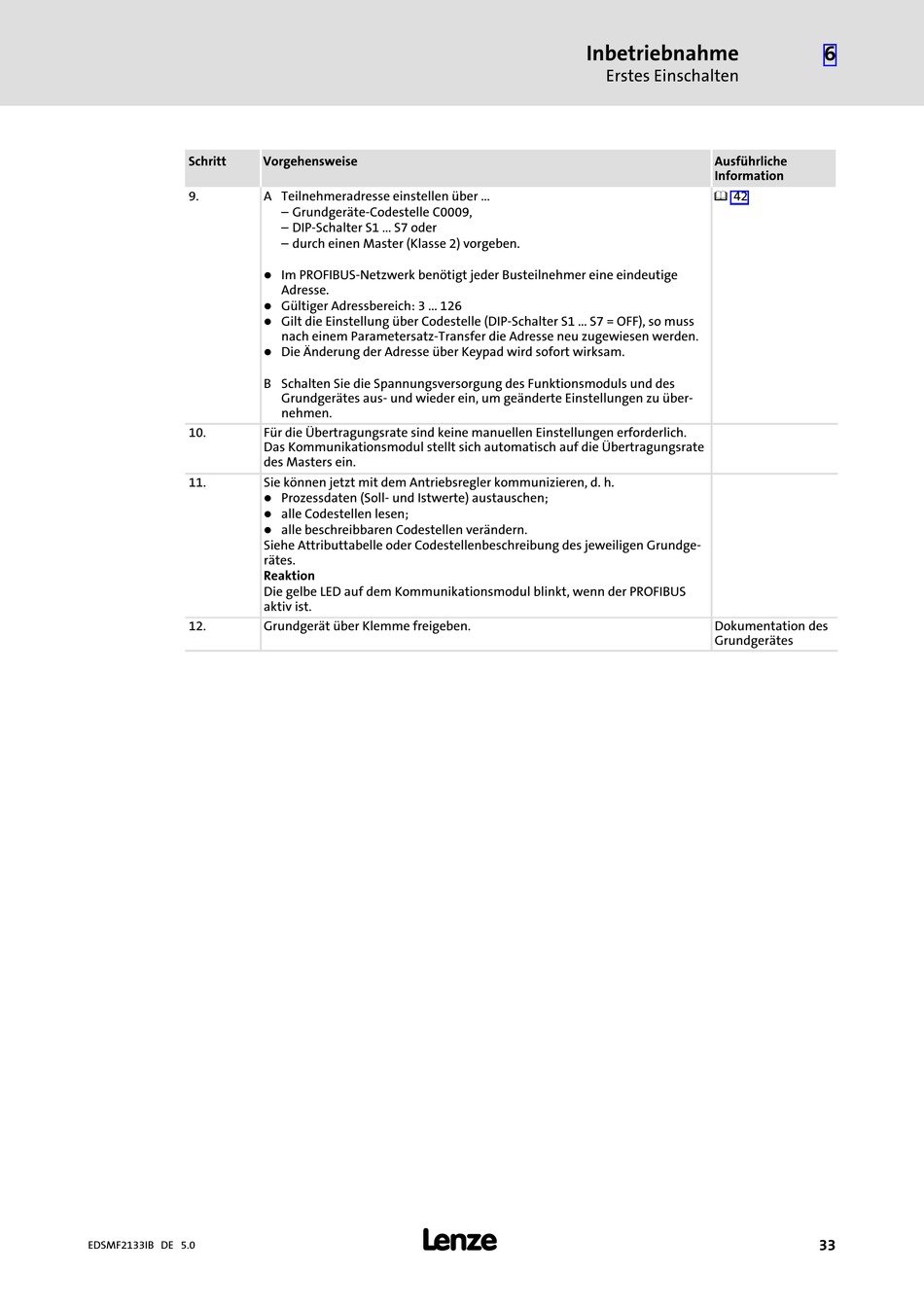

Lenze EMF2133IB Handbuch Seite 33

Schritt
9.
10.
11.
12.
EDSMF2133IB DE 5.0
Vorgehensweise
A Teilnehmeradresse einstellen über ...
– Grundgeräte−Codestelle C0009,
– DIP−Schalter S1 ... S7 oder
– durch einen Master (Klasse 2) vorgeben.
l
Im PROFIBUS−Netzwerk benötigt jeder Busteilnehmer eine eindeutige
Adresse.
l
Gültiger Adressbereich: 3 ... 126
l
Gilt die Einstellung über Codestelle (DIP−Schalter S1 ... S7 = OFF), so muss
nach einem Parametersatz−Transfer die Adresse neu zugewiesen werden.
l
Die Änderung der Adresse über Keypad wird sofort wirksam.
B Schalten Sie die Spannungsversorgung des Funktionsmoduls und des
Grundgerätes aus− und wieder ein, um geänderte Einstellungen zu über-
nehmen.
Für die Übertragungsrate sind keine manuellen Einstellungen erforderlich.
Das Kommunikationsmodul stellt sich automatisch auf die Übertragungsrate
des Masters ein.
Sie können jetzt mit dem Antriebsregler kommunizieren, d. h.
l Prozessdaten (Soll− und Istwerte) austauschen;
l
alle Codestellen lesen;
l
alle beschreibbaren Codestellen verändern.
Siehe Attributtabelle oder Codestellenbeschreibung des jeweiligen Grundge-
rätes.
Reaktion
Die gelbe LED auf dem Kommunikationsmodul blinkt, wenn der PROFIBUS
aktiv ist.
Grundgerät über Klemme freigeben.
l
Inbetriebnahme
Erstes Einschalten
Ausführliche
Information
^ 42
Dokumentation des
Grundgerätes
6
33
