Inbetriebnahme

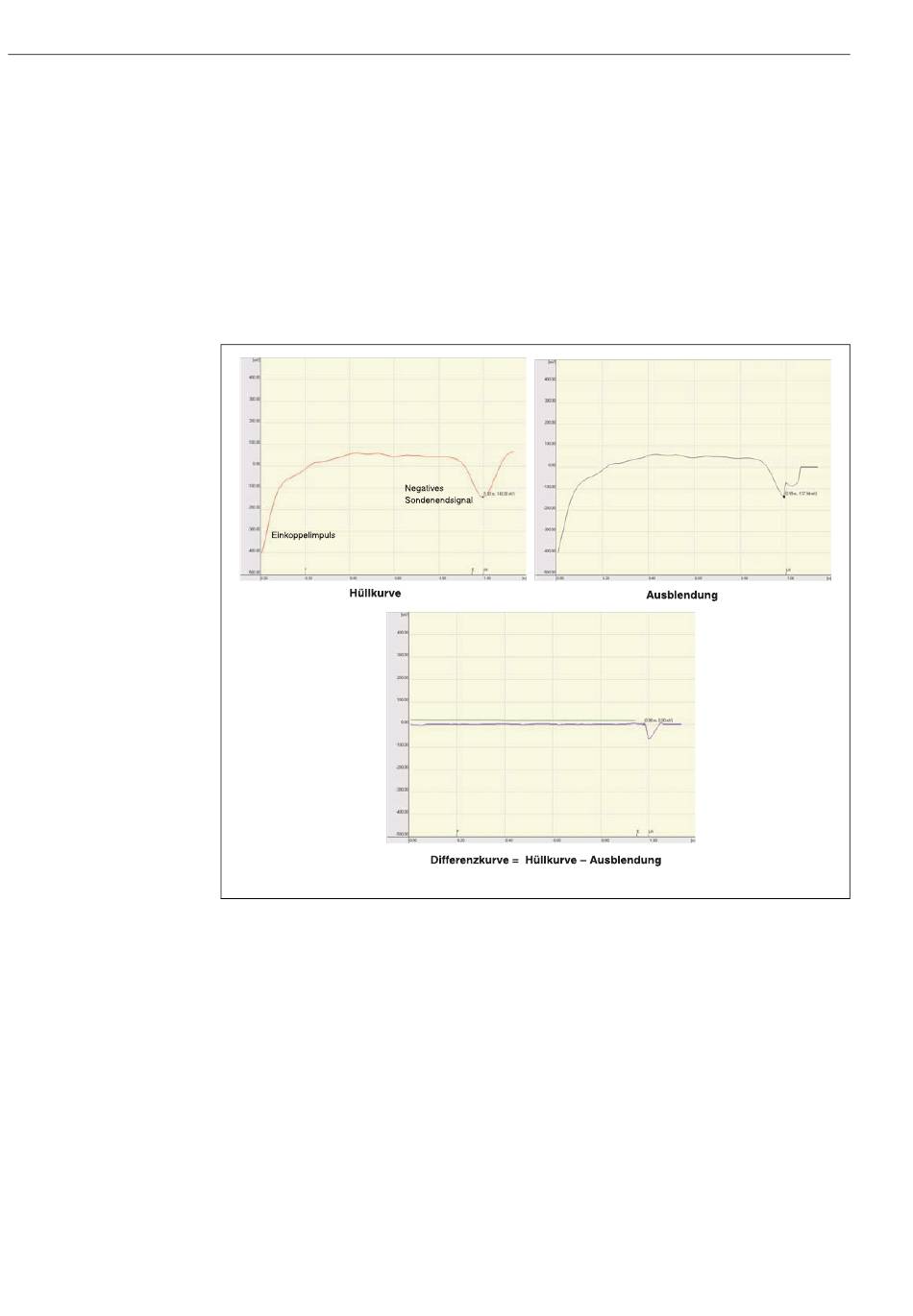

Bewertung der Messung:

• Die Ausblendung muß dem Verlauf der Hüllkurve ( bei Stabsonden bis ca. 5 cm und

bei Seilsonden bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen.

• Amplituden in der Differenzkurve sollten bei leerem Behälter auf einem Niveau von

0 mV und innerhalb der Messspanne liegen, die durch die sondenspezifischen Block-

distanzen vorgegeben ist. Um keine Störechos zu detektieren darf bei leerem Tank

kein Signal die Echoschwelle überschreiten.

• Bei teilbefülltem Behälter darf sich die Ausblendung lediglich an der Stelle des Füll-

standechos von der Hüllkurve unterscheiden. Das Füllstandsignal ist dann eindeutig

in der Differenzkurve als positives Signal zu erkennen. Zur Detektion des Füllstan-

dechos, muss die Amplitude über der Echoschwelle liegen.

6.8.3

Benutzerspezifische Anwendungen (Bedienung)

Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Doku-

mentation BA 245F - "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-

ROM.

Levelflex M FMP 41 C mit HART/4...20 mA

L00-FMP40xxx-05-00-00-de-025
