Montage
Wand
94
Rohr
!
18

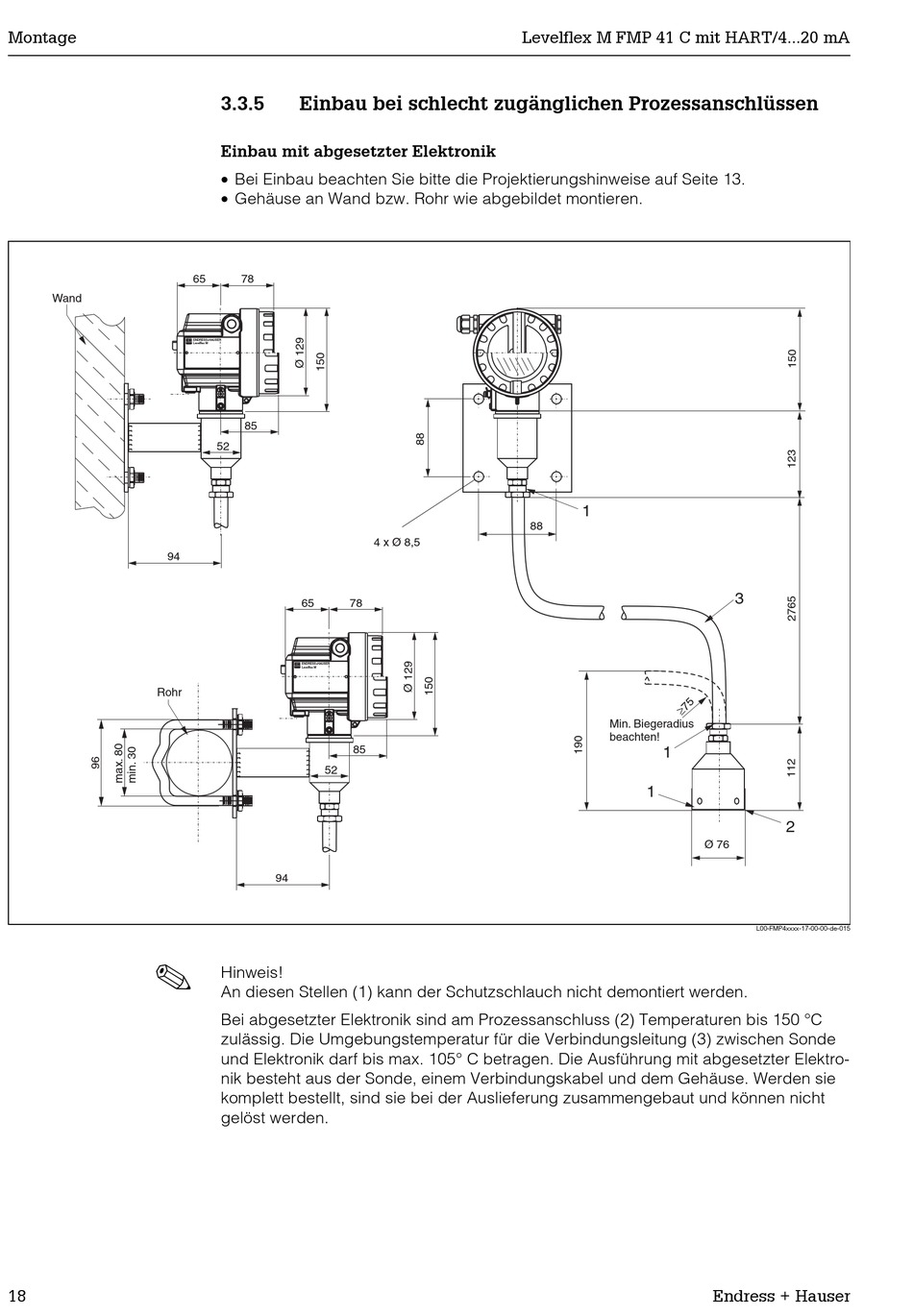

3.3.5 Einbau bei schlecht zugänglichen Prozessanschlüssen
Einbau mit abgesetzter Elektronik
• Bei Einbau beachten Sie bitte die Projektierungshinweise auf Seite 13.
• Gehäuse an Wand bzw. Rohr wie abgebildet montieren.
65 78
ENDRESS+HAUSER
Levelflex M
85
52
65 78
ENDRESS+HAUSER
Levelflex M
85
52
94
Hinweis!
An diesen Stellen (1) kann der Schutzschlauch nicht demontiert werden.
Bei abgesetzter Elektronik sind am Prozessanschluss (2) Temperaturen bis 150 °C
zulässig. Die Umgebungstemperatur für die Verbindungsleitung (3) zwischen Sonde
und Elektronik darf bis max. 105° C betragen. Die Ausführung mit abgesetzter Elektro-
nik besteht aus der Sonde, einem Verbindungskabel und dem Gehäuse. Werden sie
komplett bestellt, sind sie bei der Auslieferung zusammengebaut und können nicht
gelöst werden.
Levelflex M FMP 41 C mit HART/4...20 mA
88
4 x Ø 8,5
1
3
Min. Biegeradius
beachten!
1
1
Ø 76
Endress + Hauser
2
L00-FMP4xxxx-17-00-00-de-015
