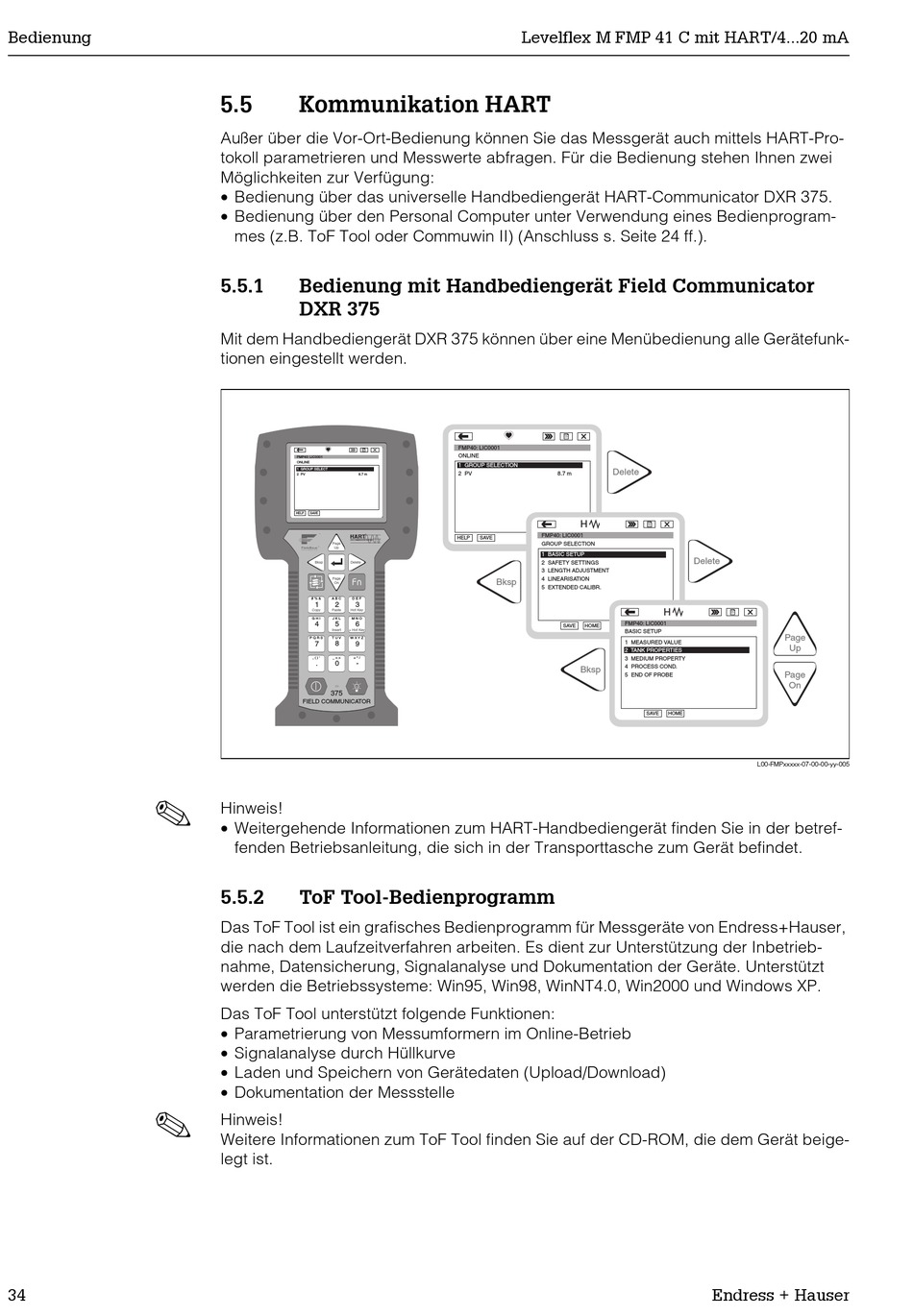

Bedienung
!
!
34
5.5 Kommunikation HART
Außer über die Vor-Ort-Bedienung können Sie das Messgerät auch mittels HART-Pro-
tokoll parametrieren und Messwerte abfragen. Für die Bedienung stehen Ihnen zwei
Möglichkeiten zur Verfügung:
• Bedienung über das universelle Handbediengerät HART-Communicator DXR 375.
• Bedienung über den Personal Computer unter Verwendung eines Bedienprogram-
mes (z.B. ToF Tool oder Commuwin II) (Anschluss s. Seite 24 ff.).
5.5.1 Bedienung mit Handbediengerät Field Communicator
DXR 375
Mit dem Handbediengerät DXR 375 können über eine Menübedienung alle Gerätefunk-
tionen eingestellt werden.
dsdmdm df das.
asdas fa
asas la.
FMP40: LIC0001
ONLINE
1 GROUP SELECT
2 PV 8.7 m
HELP SAVE
6
9
Page
Up
Bksp Delete
Page
On
# % & A B C D E F
1 2 3
Copy Paste Hot Key
G H I J K L M N O
4 5 6
Insert + Hot Key
P Q R S T U V W X Y Z
7 8 9
, ( ) ' _ < > + * /
. 0 -
375
FIELD COMMUNICATOR
Hinweis!
• Weitergehende Informationen zum HART-Handbediengerät finden Sie in der betref-
fenden Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet.
5.5.2 ToF Tool-Bedienprogramm
Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser,
die nach dem Laufzeitverfahren arbeiten. Es dient zur Unterstützung der Inbetrieb-
nahme, Datensicherung, Signalanalyse und Dokumentation der Geräte. Unterstützt
werden die Betriebssysteme: Win95, Win98, WinNT4.0, Win2000 und Windows XP.
Das ToF Tool unterstützt folgende Funktionen:
• Parametrierung von Messumformern im Online-Betrieb
• Signalanalyse durch Hüllkurve
• Laden und Speichern von Gerätedaten (Upload/Download)
• Dokumentation der Messstelle
Hinweis!
Weitere Informationen zum ToF Tool finden Sie auf der CD-ROM, die dem Gerät beige-
legt ist.
Levelflex M FMP 41 C mit HART/4...20 mA
dsdmdm
df das.
asdas fa
asas la.
FMP40: LIC0001
ONLINE
1 GROUP SELECTION
Delete
2 PV 8.7 m
H
FMP40: LIC0001
HELP SAVE
GROUP SELECTION
1 BASIC SETUP
2 SAFETY SETTINGS
3 LENGTH ADJUSTMENT
4 LINEARISATION
Bksp
5 EXTENDED CALIBR.
FMP40: LIC0001
SAVE HOME
BASIC SETUP
1 MEASURED VALUE
2 TANK PROPERTIES
3 MEDIUM PROPERTY
4 PROCESS COND.
Bksp
5 END OF PROBE
dsdmdm
df das.
asdas fa
asas la.
Delete
H
dsdmdm
df das.
asdas fa
asas la.
Page
Up
Page
On
SAVE HOME
L00-FMPxxxxx-07-00-00-yy-005
