Levelflex M FMP 41 C mit HART/4...20 mA

Endress + Hauser

Beurteilung der Messung mit Hilfe der Hüllkurve

Typische Kurvenformen:

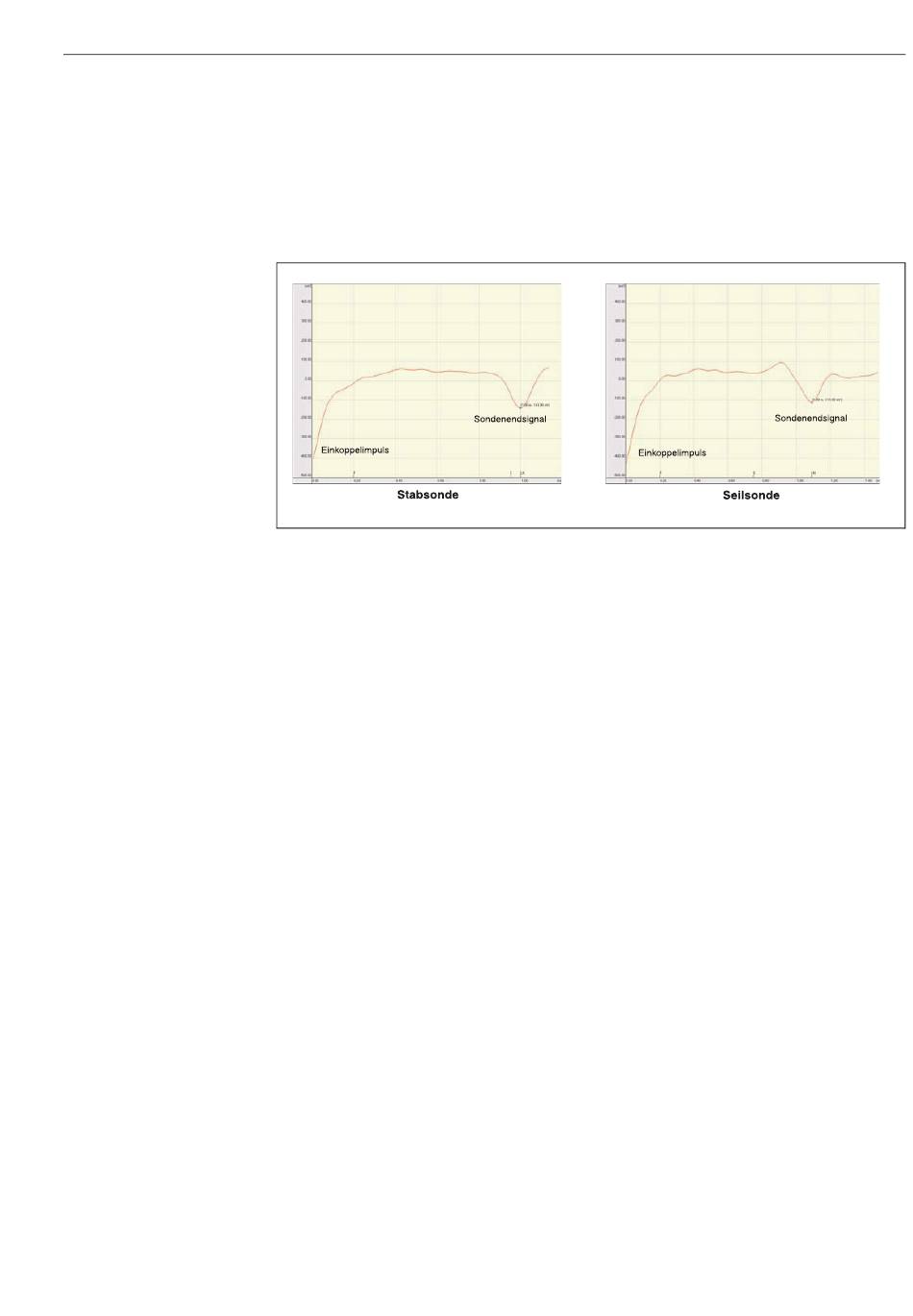

Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde

bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich.

Bei Seilsonden verursacht das Endgewicht zusätzlich ein vorgelagertes positives Echo

(siehe Abbildung Seilsonde).

Füllstandechos sind als positive Signale in der Hüllkurve zu erkennen. Störechos kön-

nen sowohl positiv (z.B. Reflektionen durch Einbauten) wie auch negativ (z.B Stutzen)

sein.Für die Bewertung wird die Hüllkurve, die Ausblendung und die Differenzkurve her-

angezogen. Füllstandechos werden in der Differenzkurve gesucht.

Inbetriebnahme

L00-FMP40xxx-05-00-00-de-024
