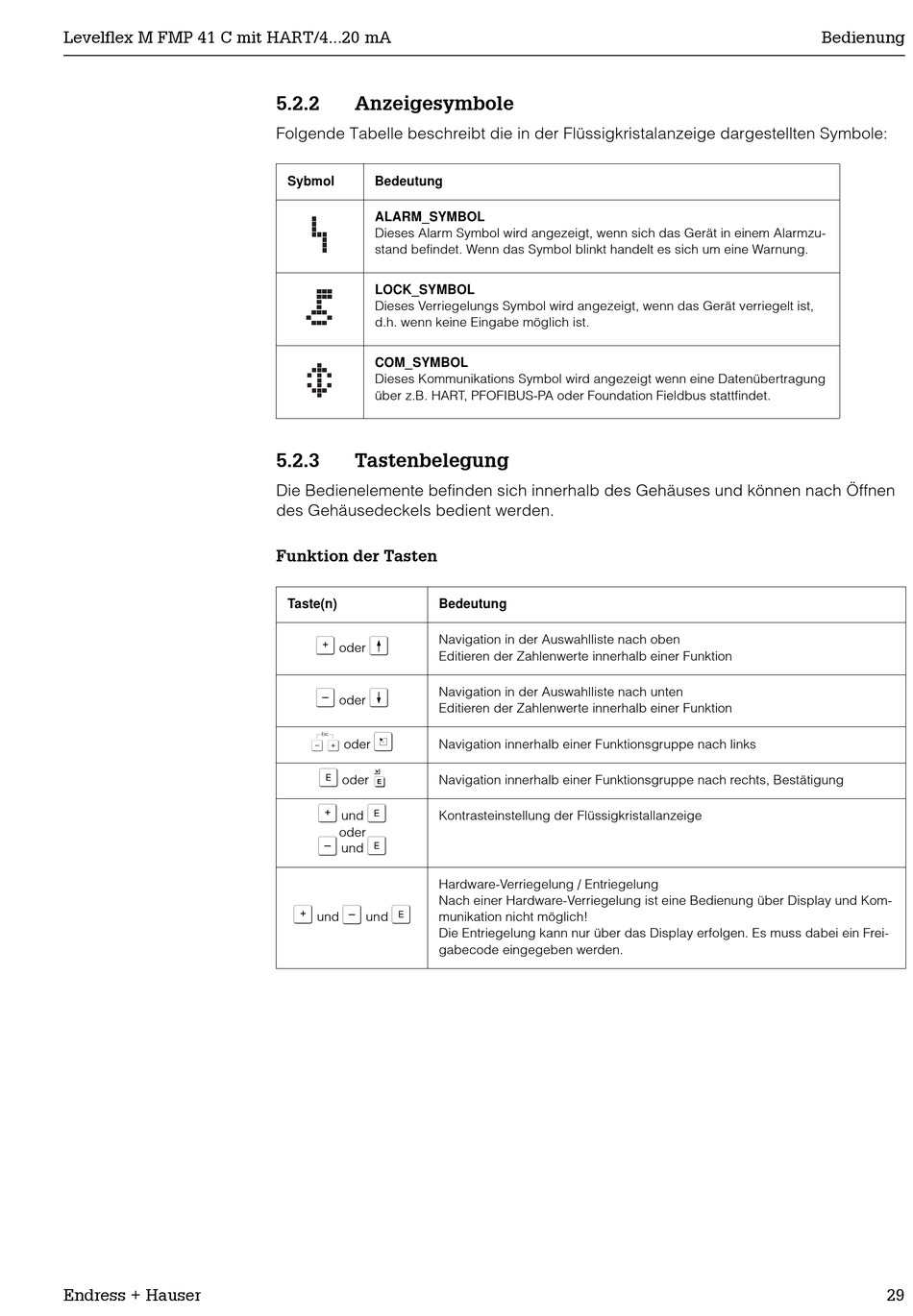

Endress+Hauser levelflex M FMP 41 C Betriebsanleitung Seite 29

Levelflex M FMP 41 C mit HART/4...20 mA
Endress + Hauser
5.2.2 Anzeigesymbole
Folgende Tabelle beschreibt die in der Flüssigkristalanzeige dargestellten Symbole:
Sybmol Bedeutung
ALARM_SYMBOL
Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzu-
stand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.
LOCK_SYMBOL
Dieses Verriegelungs Symbol wird angezeigt, wenn das Gerät verriegelt ist,
d.h. wenn keine Eingabe möglich ist.
COM_SYMBOL
Dieses Kommunikations Symbol wird angezeigt wenn eine Datenübertragung
über z.B. HART, PFOFIBUS-PA oder Foundation Fieldbus stattfindet.
5.2.3 Tastenbelegung
Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen
des Gehäusedeckels bedient werden.
Funktion der Tasten
Taste(n) Bedeutung
Navigation in der Auswahlliste nach oben
O V
oder
Editieren der Zahlenwerte innerhalb einer Funktion
Navigation in der Auswahlliste nach unten
S W
oder
Editieren der Zahlenwerte innerhalb einer Funktion
X Z
oder Navigation innerhalb einer Funktionsgruppe nach links
F M
oder Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung
O F
und Kontrasteinstellung der Flüssigkristallanzeige
oder
S F
und
Hardware-Verriegelung / Entriegelung
Nach einer Hardware-Verriegelung ist eine Bedienung über Display und Kom-
O S F
und und munikation nicht möglich!
Die Entriegelung kann nur über das Display erfolgen. Es muss dabei ein Frei-
gabecode eingegeben werden.
Bedienung
29
