Inbetriebnahme
50

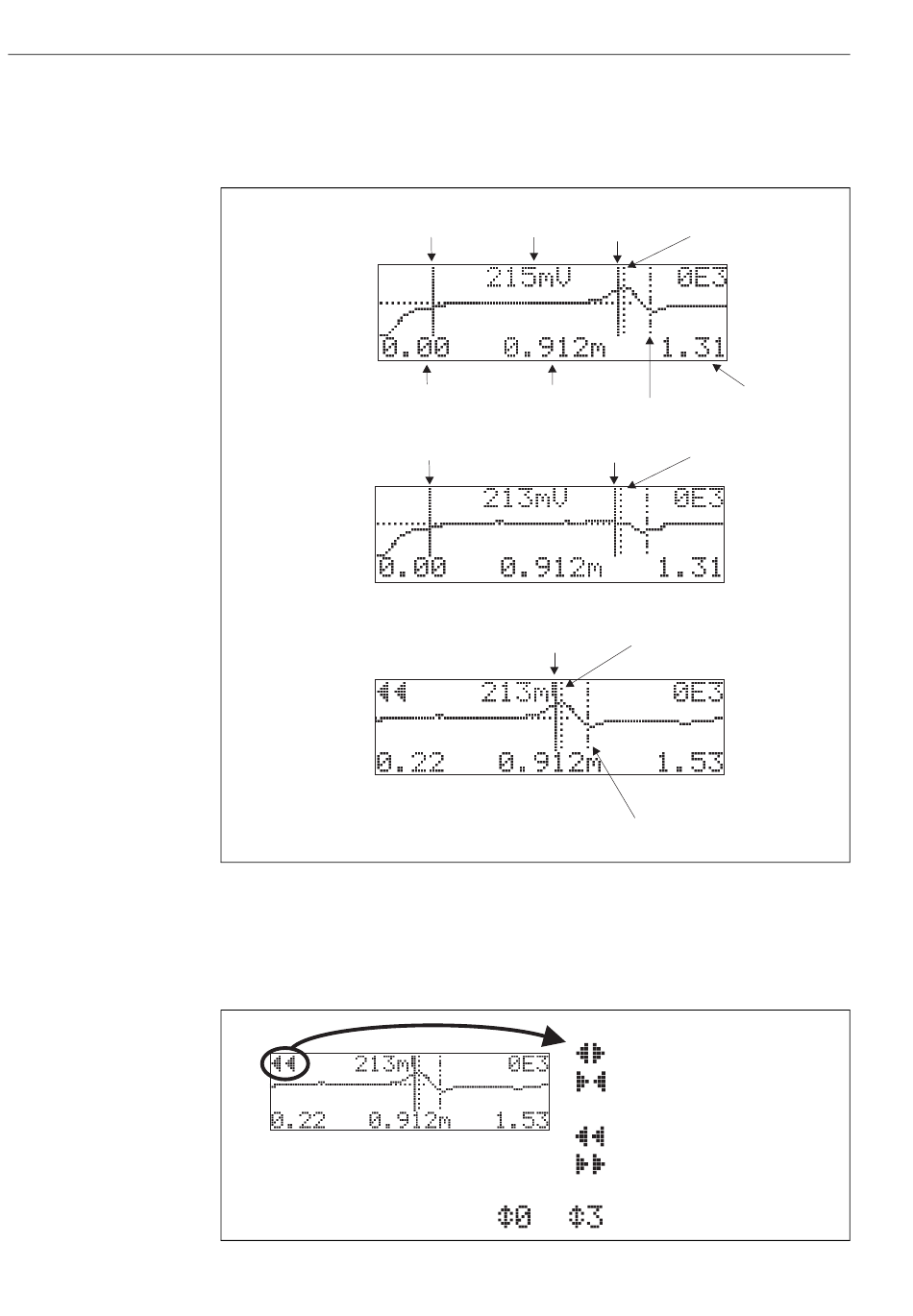

6.7 Funktion "Hüllkurvendarstellung" (0E3)
Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen ent-
nehmen:
Hüllkurve
der Darstellung
Ausblendung
(Leerkurve)
Differenzkurve
Navigation in der Hüllkurvendarstellung
Mit Hilfe der Navigation kann die Hüllkurve horizontal und vertikal skaliert, sowie nach
rechts oder links verschoben werden. Der jeweils aktive Navigationsmodus wird durch
ein Symbol in der linken oberen Displayecke angezeigt.
Levelflex M FMP 41 C mit HART/4...20 mA
Qualtität des
ausgewerteten Echos Leerabgleich
Vollabgleich
Anfangswert Distanz des
ausgewerteten Echos
Vollabgleich
Leerabgleich
...
Markierung des
ausgewerteten Echos
Endwert
der Darstellung
Sondenlänge
Füllstandecho
Leerabgleich
Füllstandecho
Sondenlänge
Horizontal-Zoom-Modus:
- vergrößern
- verkleinern
Move-Modus:
- Verschiebung nach links
- Verschiebung nach rechts
Vertical-Zoom-Modus:
- vergrößern/verkleinern (4 Stufen)
