Endress+Hauser levelflex M FMP 41 C Betriebsanleitung Seite 13

Levelflex M FMP 41 C mit HART/4...20 mA
Endress + Hauser
3.3 Einbau
3.3.1 Montagewerkzeuge
Außer Werkzeug für die Montage am Prozessanschluss benötigen Sie folgendes Werk-
zeug:
• Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm.
3.3.2 Allgemeine Hinweise
Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet, für Messbe-
reiche > 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht
zulässt.

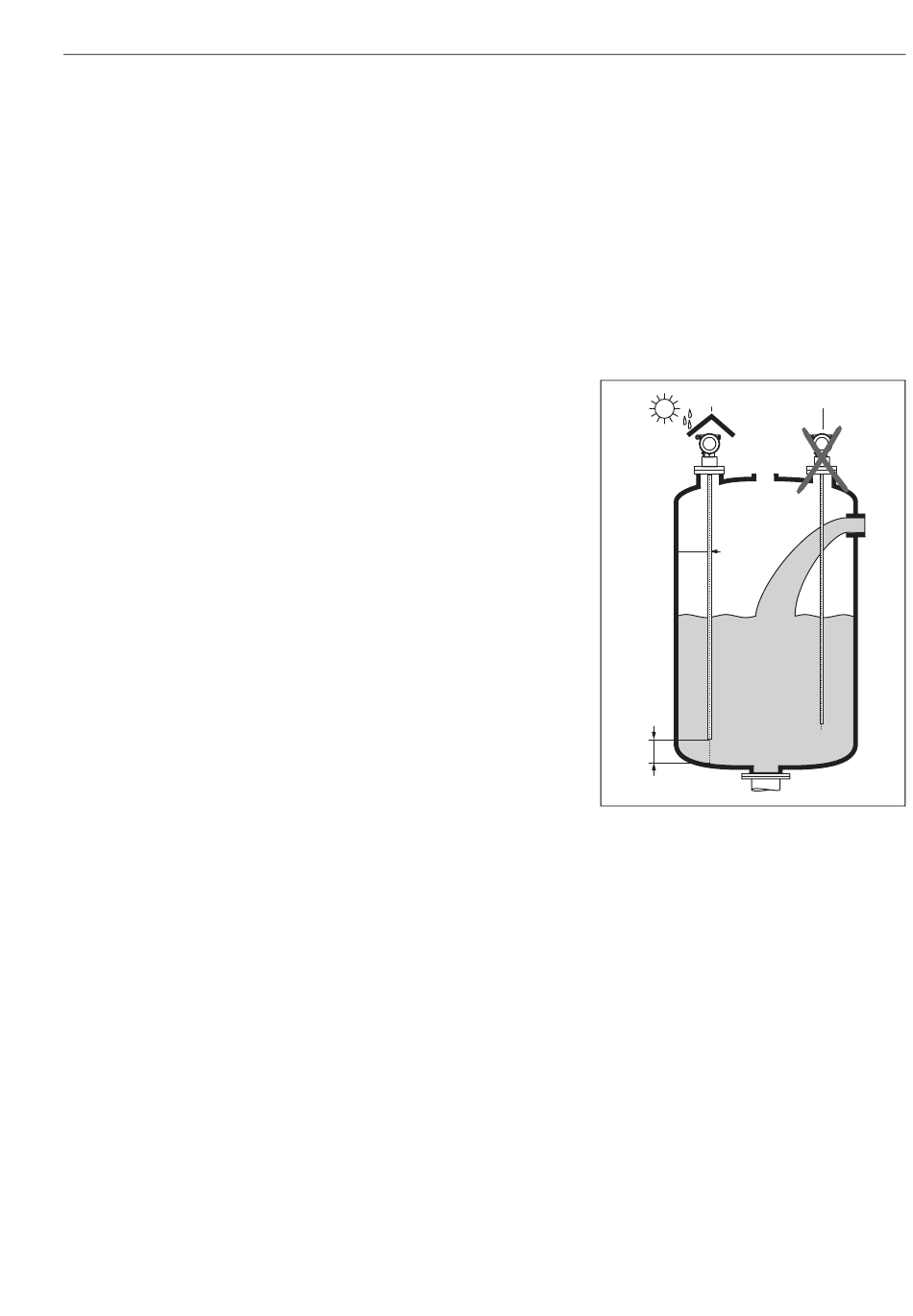

Einbauort
• Stab- und Seilsonden nicht in den Befüll-
strom montieren (3).
• Stab- und Seilsonden soweit von der
Wand weg montieren (B), dass bei
Ansatzbildung an der Wand ein Abstand
der Sonde zu diesem Ansatz von min.
100 mm bleibt.
• Stab- und Seilsonden mit möglichst gro-
ßem Abstand zu Einbauten montieren.
Bei Abständen < 300 mm muss bei der
Inbetriebnahme eine "Ausblendung"
durchgeführt werden.
• Mindestabstand des Sondenendes zum
Behälterboden (C):
– Seilsonde:150 mm
– Stabsonde: 100 mm
• Bei der Installation im Freien wird eine
Wetterschutzhaube (1) empfohlen,
siehe "Zubehör" auf Seite 60.
1
B
C
L00-FMP4xxxx-17-00-00-xx-007
Montage
2
13
