Identifizierung

2. Identifizierung
2.1.

Typenschild

Typenbezeichnung
Typ und Baugröße
Auftragsnummer
8
SG 05.1 SG 12.1/SGR 05.1
Jede Gerätekomponente (Antrieb, Steuerung, Motor) ist mit einem Typenschild
ausgezeichnet.
Typenschild Antrieb

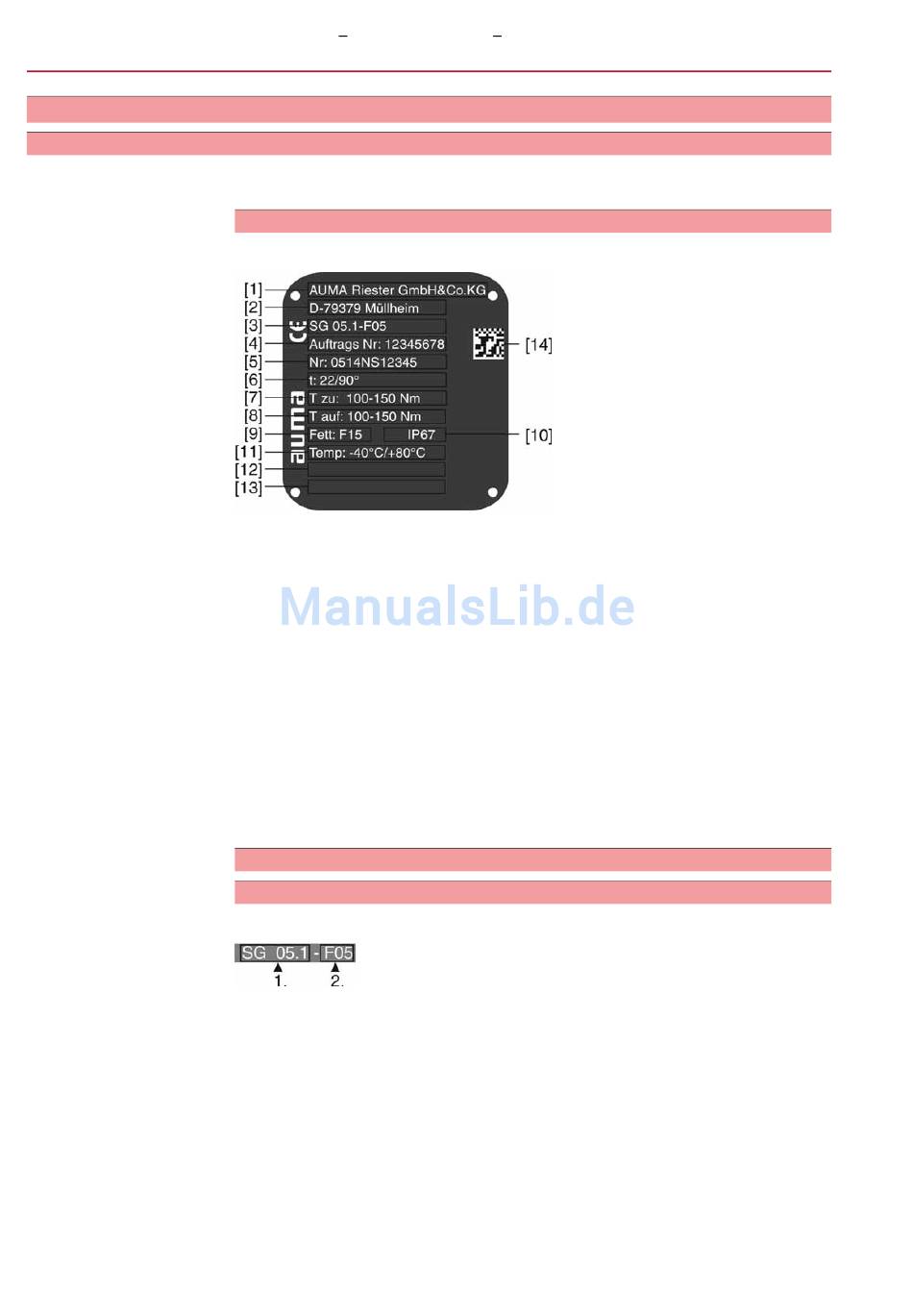

Bild 1: Typenschild Antrieb (Beispiel)
[1] Name des Herstellers
[2] Anschrift des Herstellers
[3] Typenbezeichnung
[4] Auftragsnummer
[5] Seriennummer Antrieb
[6] Stellzeit
[7] Drehmomentbereich in Richtung ZU
[8] Drehmomentbereich in Richtung AUF
[9] Schmierstofftyp
[10] Schutzart
[11] zul. Umgebungstemperatur
[12] nach Kundenwunsch optional belegbar
[13] nach Kundenwunsch optional belegbar
[14] DataMatrix-Code
Typenschild Stellantriebs-Steuerung
Beschreibungen
Bild 2: Typenbezeichnung (Beispiel)
1. Typ und Baugröße Antrieb
2. Flanschgröße
Diese Anleitung gilt für folgende Gerätetypen und Baugrößen:
SG 05.1, 07.1, 10.1, 12.1 = Schwenkantriebe für Steuerbetrieb
SGR 05.1, 07.1, 10.1, 12.1 = Schwenkantriebe für Regelbetrieb
AC 01.2 = Stellantriebs-Steuerung AUMATIC
Anhand dieser Nummer kann das Produkt identifiziert und die technischen und
auftragsbezogenen Daten des Gerätes ermittelt werden.
Bei Rückfragen zum Produkt bitten wir Sie stets diese Nummer anzugeben.
SGR 12.1 Steuereinheit: elektronisch (MWG)
AC 01.2 Non-Intrusive Modbus TCP/IP
