Montage
4.
Montage
4.1.
Einbaulage
4.2.
Ballengriff am Handrad montieren
4.3.
Schwenkantrieb an Armatur bauen
12
SG 05.1
SG 12.1/SGR 05.1
AUMA Stellantriebe und Stellantriebs-Steuerungen können in beliebiger Einbaulage,
ohne Einschränkung, betrieben werden.

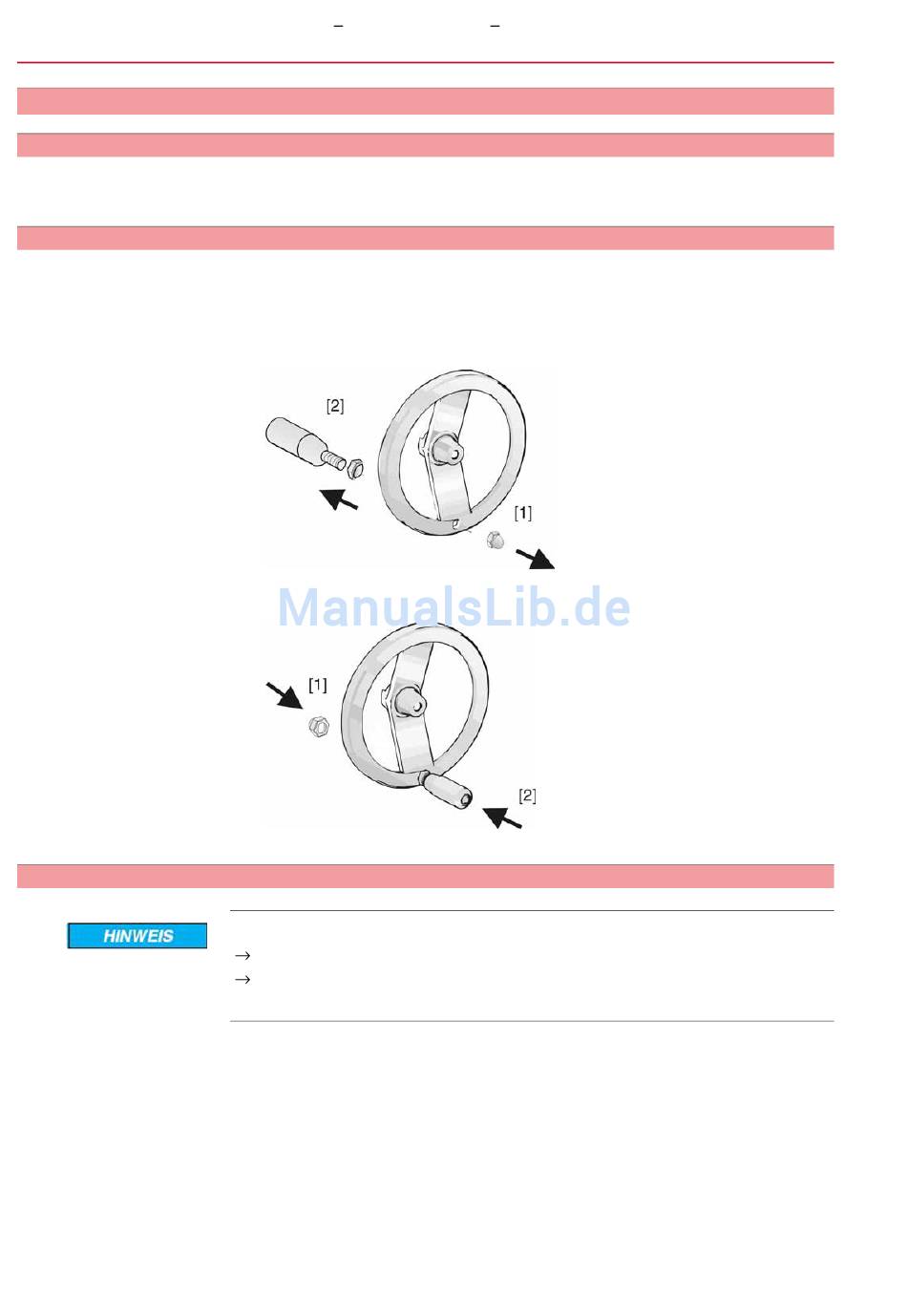

Um Transportschäden zu vermeiden, wird der Ballengriff umgekehrt am Handrad
montiert.
Vor Inbetriebnahme Ballengriff in richtiger Position montieren:
1.
Hutmutter [1] herausdrehen und Ballengriff [2] herausziehen.
2.
Ballengriff [2] in richtiger Position wieder einstecken und mit Hutmutter [1] be-
festigen.
3.
Nach Ballengriffmontage Aufkleber von Handrad abziehen.
Korrosionsgefahr durch Lackschäden und Kondenswasserbildung!
Lackschäden nach Arbeiten am Gerät ausbessern.
Nach Montage Gerät sofort elektrisch anschließen, damit Heizung Kondenswas-
serbildung vermindert.
SGR 12.1 Steuereinheit: elektronisch (MWG)
AC 01.2 Non-Intrusive Modbus TCP/IP
