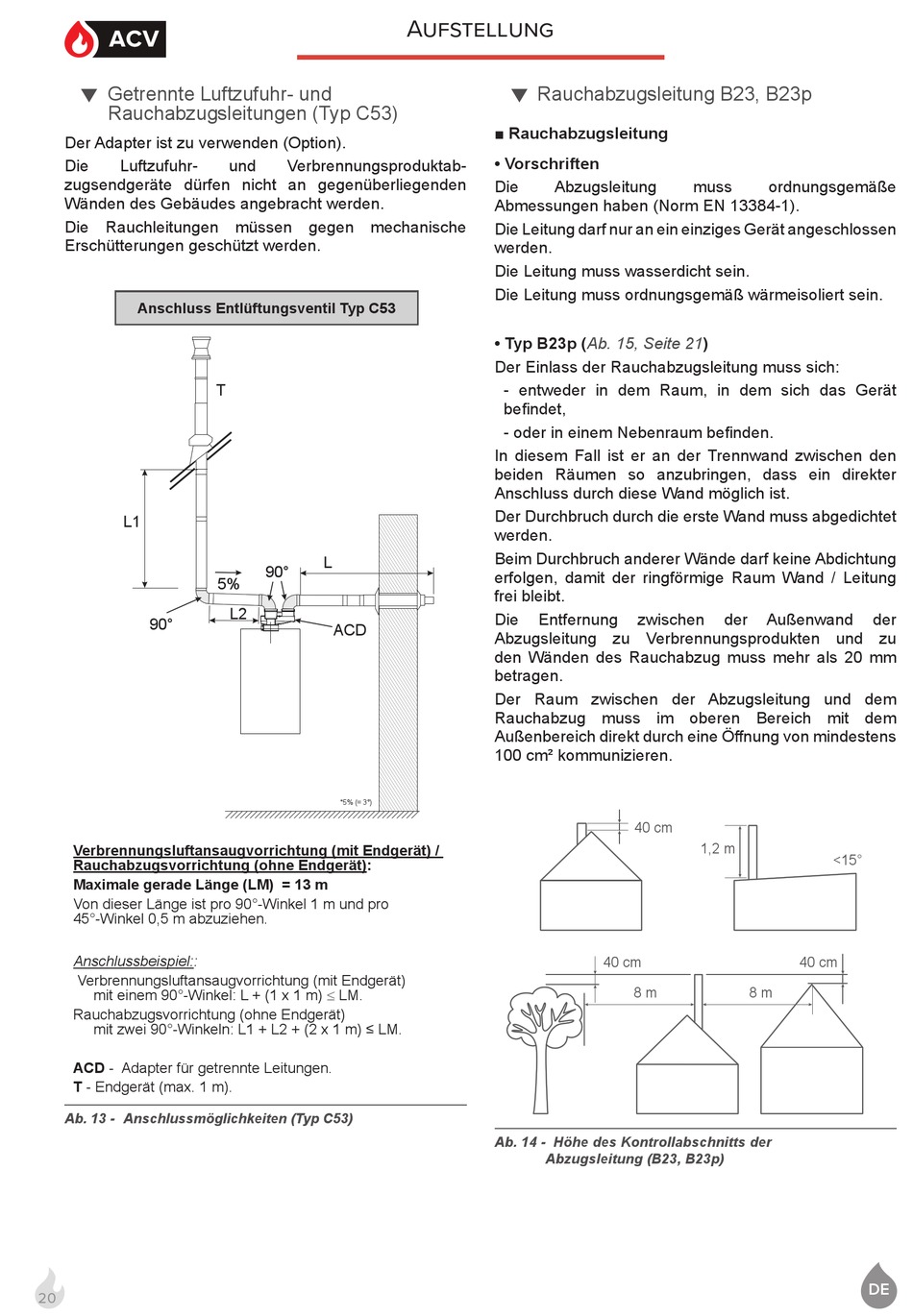

▼ Getrennte Luftzufuhr- und
Rauchabzugsleitungen (Typ C53)
Der Adapter ist zu verwenden (Option).
Die
Luftzufuhr-
zugsendgeräte dürfen nicht an gegenüberliegenden
Wänden des Gebäudes angebracht werden.
Die Rauchleitungen müssen gegen mechanische
Erschütterungen geschützt werden.
Anschluss Entlüftungsventil Typ C53
L1
90°
Verbrennungsluftansaugvorrichtung (mit Endgerät) /
Rauchabzugsvorrichtung (ohne Endgerät):
Maximale gerade Länge (LM) = 13 m
Von dieser Länge ist pro 90°-Winkel 1 m und pro
45°-Winkel 0,5 m abzuziehen.
Anschlussbeispiel::
Verbrennungsluftansaugvorrichtung (mit Endgerät)
mit einem 90°-Winkel: L + (1 x 1 m) LM.
Rauchabzugsvorrichtung (ohne Endgerät)
mit zwei 90°-Winkeln: L1 + L2 + (2 x 1 m) ≤ LM.
ACD - Adapter für getrennte Leitungen.
T - Endgerät (max. 1 m).
Ab. 13 - Anschlussmöglichkeiten (Typ C53)
20
und
Verbrennungsproduktab-
T
L
90°
5%
L2
ACD
*5% (= 3°)
AUFSTELLUNG
▼ Rauchabzugsleitung B23, B23p
■ Rauchabzugsleitung
• Vorschriften
Die
Abzugsleitung
Abmessungen haben ( Norm EN 13384-1).
Die Leitung darf nur an ein einziges Gerät angeschlossen
werden.
Die Leitung muss wasserdicht sein.
Die Leitung muss ordnungsgemäß wärmeisoliert sein.
• Typ B23p
Der Einlass der Rauchabzugsleitung muss sich:
- entweder in dem Raum, in dem sich das Gerät
befi ndet,
- oder in einem Nebenraum befi nden.
In diesem Fall ist er an der Trennwand zwischen den
beiden Räumen so anzubringen, dass ein direkter
Anschluss durch diese Wand möglich ist.
Der Durchbruch durch die erste Wand muss abgedichtet
werden.
Beim Durchbruch anderer Wände darf keine Abdichtung
erfolgen, damit der ringförmige Raum Wand / Leitung
frei bleibt.
Die
Entfernung
Abzugsleitung zu Verbrennungsprodukten und zu
den Wänden des Rauchabzug muss mehr als 20 mm
betragen.
Der Raum zwischen der Abzugsleitung und dem
Rauchabzug muss im oberen Bereich mit dem
Außenbereich direkt durch eine Öff nung von mindestens
100 cm² kommunizieren.
Ab. 14 - Höhe des Kontrollabschnitts der
Abzugsleitung (B23, B23p)
muss
(Ab. 15, Seite
21)
zwischen
der
40 cm
1,2 m
40 cm
8 m
8 m
ordnungsgemäße
Außenwand
der
<15°
40 cm
DE
