Elektroanschluss
Vor jedem Eingriff ist sicherzustellen, dass die allgemeine Stromversorgung
abgeschaltet ist.
Die Elektroanlage muss in Übereinstimmung mit dem geltenden Regelwerk hergestellt
werden (siehe
Beachten Sie die Sicherheitsabstände zwischen den SELV- und NS-Kabeln (Leistung).
90 °C

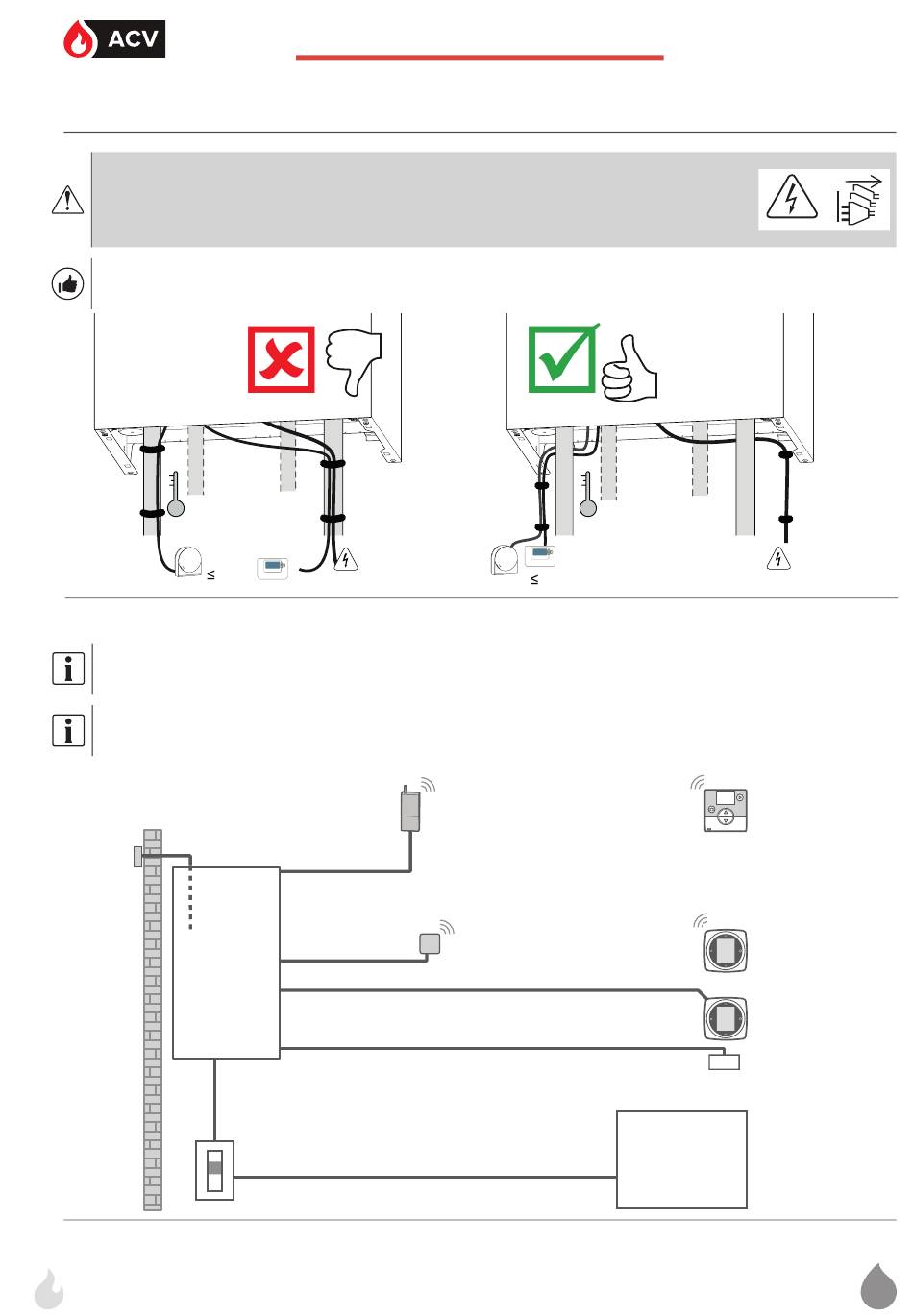

Ab. 19 - Kabelführung
Der Schaltplan befi ndet sich auf Seite
Die Kabelquerschnitte sind lediglich Richtwerte und entbinden den Monteur nicht von seiner Pfl icht zu prüfen,
ob diese Querschnitte den Erfordernissen und den geltenden Normen entsprechen.
Außenfühler
2x0.75 mm²
Ab. 20 - Übersicht über die elektrischen Anschlüsse
26
ELEKTROANSCHLUSS
"Elektrische Anschlüsse - Hinweise", Seite
24 V
230 V~
Interface Modul zu
Navilink A59
(Kabel mitgeliefert)
2x0.75mm²
2x0.5 mm² bis 2x1.5 mm²
3G0.75 mm² (Kabel mitgeliefert)
Diff erenzial
30 mA
Stromversorgung (Phase, Nullleiter, Erdung)
3G1.5 mm² bis 3G2.5mm²
3).
24 V
Seite 55
OK
90 °C
230 V~
Navilink A59
Navilink 128
Navilink 105
Fußbodenheizung :
Sicherheitstemperaturfühler
(im Lieferumfang nicht
enthalten)
Schaltkasten
