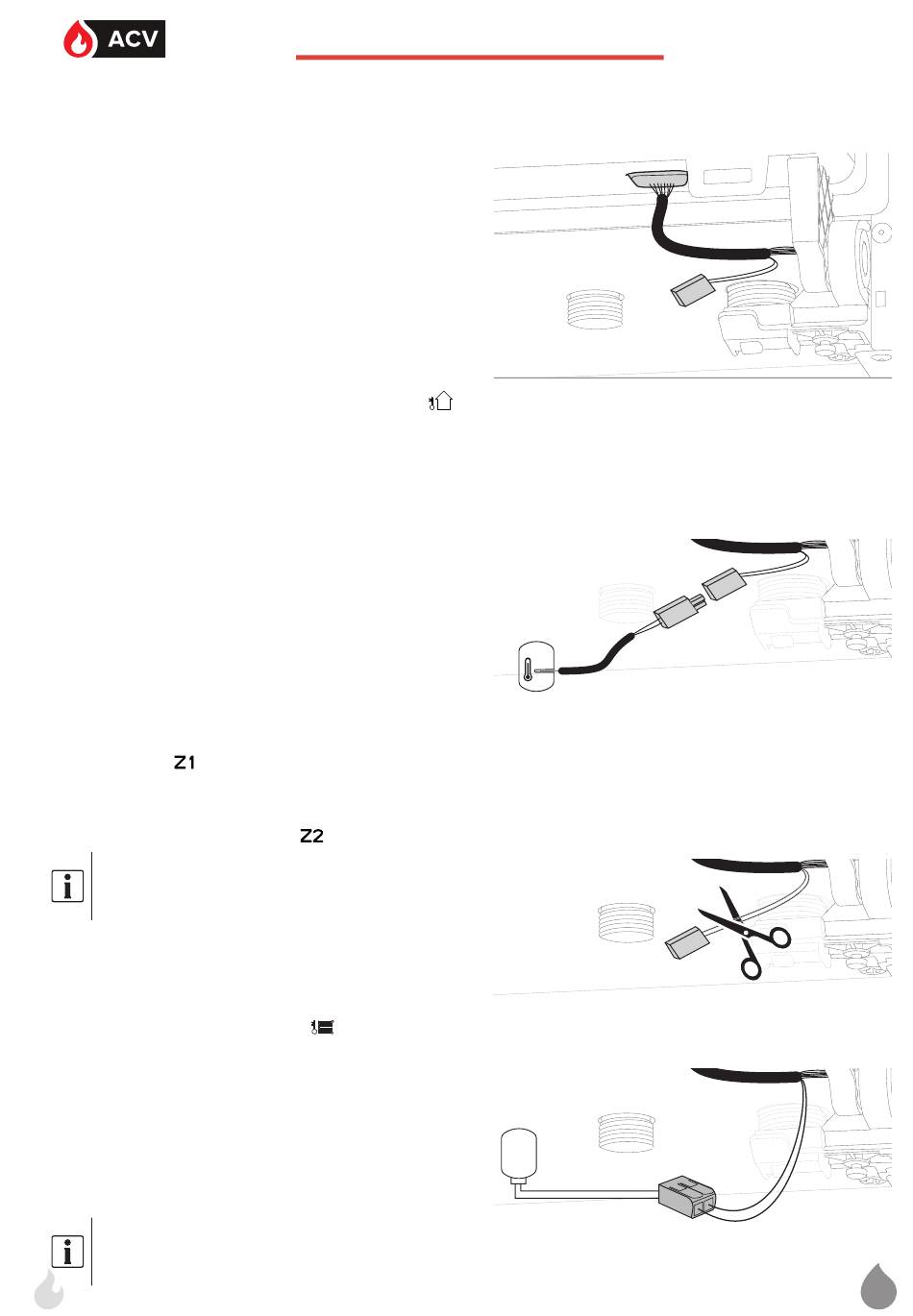

▼ Außenfühler (Option)
Für einen optimalen und kostengünstigen Komfort
wird empfohlen, einen Außenfühler anzubringen. Die
Montageanweisungen auf der Verpackung des Fühlers
beachten.
Den Fühler an der ungünstigsten Seite anbringen;
üblicherweise ist dies die Nord- oder Nordwest-
Vorderseite. Er darf auf keinen Fall der Morgensonne
ausgesetzt sein. Der Fühler wird so installiert, dass er
leicht zugänglich ist, sich aber mindestens 2,5 m über
dem Boden befi ndet.
Wärmequellen wie Kamine, obere Teile von Türen und
Fenstern, Nähe von Abluftöff nungen, Unterseite von Balkons
und Vordächern usw.) sind zwingend zu vermeiden, da sie
den Fühler gegenüber den Temperaturschwankungen der
Luft im Freien isolieren würden.
- Außenfühler an die Steckverbindung anschließen
▼ Raumtemperaturfühler / Thermostat (Option)
Für einen optimalen und kostengünstigen Komfort wird
empfohlen, einen Raumtemperaturfühler anzubringen.
Die Montageanweisungen auf der Verpackung des
Fühlers beachten. Der Fühler muss in einem Wohnbereich
an einer möglichst unmöblierten Innenwand installiert
werden. Er ist so zu installieren, dass er leicht zugänglich
ist. Direkte Wärmequellen (Kamin, Fernsehgerät,
Herdplatten), kühle Luftzonen (Belüftung, Türen, usw.)
müssen dabei vermieden werden. Luftabdichtmängel an
den Bauten führen oft zum Abfl uss von Kaltluft aus den
Stromkabelschächten. Wenn über diese ein Kaltluftstrom
auf die Rückseite der Raumtemperaturfühler gelangt, müssen
diese isoliert werden.
■ Installation in Zone 1
- Shunt entfernen und Fühler an die Steckverbindung
anschließen
.
■ Installation in Zone 2
- Auf Bausatz Zone 2: Shunt entfernen und Fühler an die
Steckverbindung anschließen
Parametereinstellung: siehe
von
der Anlage
Seite
38.
Sicherheitstemperaturfühler
▼
Fußbodenheizung (im Lieferumfang nicht
enthalten)
Sicherheitstemperaturfühler der Fußbodenheizung an
die Steckverbindung anschließen
- Im Fall einer Anlage mit 2 Fußbodenheizungen sind
die beiden Sicherheitstemperaturfühler in Serie zu
schalten.
- Parameter 55 auf 1 stellen (Genehmigung).
Um Fehlauslösungen nach einem Betriebslauf zu
vermeiden, sollte der Sicherheitstemperaturfühler der
Fußbodenheizung soweit entfernt wie möglich vom Gerät
im Bereich der Vorlaufrohre des Fußbodenheizkreislaufs
angebracht werden.
Der
Sicherheitstemperaturfühler
Fußbodenheizung muss vom Typ "normal
geschlossen" sein.
28
ELEKTROANSCHLUSS
.
"In Abhängigkeit
einzustellende
Parameter",
.
▼ TWW Speicher
Ab. 22 - Anschluss Warmwassersensor
.
■ Mit Fühler
Schließen Sie den Sanitärfühler an den bereitstehenden
Anschluss an.
■ Mit potenzialfreiem Kontakt
Entfernen Sie den ausstehenden Anschluss und
verwenden Sie einen Schnellanschluss (2 Eingänge),
um den Kontakt anzuschließen.
der
der
DE
