- Seite 1 InstallatIons-, BedIenungs und WartungsanleItung 321 - 601 - 800 661Y1300-A...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine empfehlungen ..............4 BenutzerhAndBuch ................5 Bedienfeld ..................................5 gerÄteBeSchreiBung ................6 Modellen - HRi 321 – 601 - 800 ..........................6 techniSche dAten .................7 Abmessungen ................................7 Elektrische Anschlüsse ............................9 Hydraulische Anschlüsse ..........................9 Leistung ..................................10 inStAllAtion ..................11 Verpackung ................................ - Seite 3 INHALTSVERZEICHNIS inBetrieBnAhme ...................17 Sicherheits Hinweise zur Befüllung .......................17 Befüllung ..................................18 Prüfungen vor Inbetriebnahme .......................20 WArtung ....................21 Regelmäßige Kontrolle durch den Anlagenbetreiber ............21 Jährliche Wartung ..............................21 Entleerung ..................................22 Das System wieder in Betrieb nehmen ....................22 661Y1300-A...
-
Seite 4: Allgemeine Empfehlungen
Verständigen Sie bei Störungen Ihren Installateur. Defekte Teile dürfen nur durch Originalersatzteile des Herstellers ersetzt werden. Das Baujahr und die Seriennummer des Speichers, welche auf dem Typenschild angegeben sind, müssen ACV im Falle einer Beanstandung vorgelegt werden! Andernfalls wird die Beanstandung nichtig gemacht! 661Y1300-A... -
Seite 5: Benutzerhandbuch
BEnutzERHAnDBucH Bedienfeld Legende: Thermometer: Zeigt die Temperatur im Warmwasserspeicher an. Regelknopf : ermöglicht die Warmwassertemperatur zu regeln. Er läßt sich eine 1/4 Umdrehung im Bereich von 60°C bis 90°C regeln. Schaltplan Y/Gr Y/Gr Blau Braun Bk. Schwarz Orange Y/gr. gelb / grün 661Y1300-A... -
Seite 6: Modellen - Hri 321 - 601 - 800

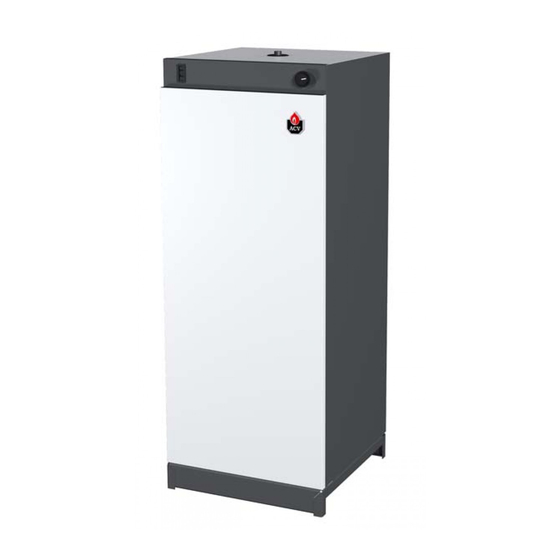

- hri 321 – 601 - 800 Indirekt beheizter Warmwasserspeicher, für bodenstehende Montage! Ausgestattet mit einer großen Wärmetauscherfläche, welche für mittlere und große Installationen geeignet ist. Durch ein spezielles Kit können diese Speicher parallel geschalten werden! Dadurch wird eine hohe Schüttleistung erreicht, welche alle Anwendungsfälle abdeckt! -
Seite 7: Technische Daten
tEcHnIScHE DAtEn ABmeSSungen Speicher Abmessungen A = Höhe 1815 2112 2090 B = Breite C = Tiefe 484,8 1541 1812,8 1760 166,5 146,4 Leergewicht 661Y1300-A... - Seite 8 Technische DaTen Platzbedarf Empfohlen 1000 1000 1000 A (mm) Minimal Empfohlen 1000 1000 1000 B (mm) Minimal Empfohlen C (mm) Minimal 661Y1300-A...
-
Seite 9: Elektrische Anschlüsse
Technische DaTen elektriSche AnSchlüSSe Hauptdaten Versorgungsspannung 230/240 230/240 230/240 Versorgungsfrequenz Max. Leistung Max. Absicherung hydrAuliSche AnSchlüSSe Hauptdaten Gesamtinhalt Inhalt Primärkreislauf (Heizung) Heizungsanschluss [F] “ Brauchwasseranschluss [M] “ 1 1/2 1 1/2 1 1/2 Zirkulationsanschluss [M] " Heizfläche m² 2,65 3,58 4,56 Primärdurchfluss 6900... -
Seite 10: Leistung
Technische DaTen leiStung Brauchwasserleistung Betrieb bei 80°c Spitzenleistung bei 40 °C L/10' 1345 1881 Spitzenleistung bei 45 °C L/10' 1153 1612 Spitzenleistung bei 60 °C L/10' Spitzenleistung bei 40 °C L/60' 2732 3437 4270 Spitzenleistung bei 45 °C L/60' 2342 2946 3660 Spitzenleistung bei 60 °C... -
Seite 11: Installation
InStALLAtIOn VerpAckung Alle gelieferten geräte werden vor Auslieferung getestet und seperat verpackt. Beinhaltet • Ein vollständig montierter Speicher, einsatzbereit. • Installations- Bedienungs- u. Wartungsanleitung. Generelle Hinweise Der Hersteller behält sich das Recht vor, die technischen Daten und Ausstattungen seiner Produkte ohne vorherige Ankündigung zu ändern. Die Verfügbarkeit bestimmter Modelle und der entsprechenden Zubehörteile kann je nach Markt variieren. -
Seite 12: Sicherheitshinweise
InstallatIon SicherheitShinWeiSe Generelle Hinweise Anschlüsse (elektrisch, hydraulisch) müssen durch eine autorisierte oder geschulte Person durchgeführt weden. Wenn die letzte Entnahmestelle sehr weit entfernt vom Speicher ist, installieren Sie eine Brauchwasserzirkulationspumpe, somit wird ein schnelles zapfen von Warmwasser ermöglicht. Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage Der Brauchwasserspeicher ist in einem trockenen Raum zu installieren, der gegen äußere Witterungseinflüsse geschützt ist.. - Seite 13 Bei häufiger Warmwasserentnahme in kleinen Mengen kann es im Speicher zu so genannter Schichtenbildung kommen. Die obere Warmwasserschicht kann dann sehr hohe Temperaturen erreichen. ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt. Das für die Waschmaschine, die Geschirrspülmaschine und andere Nutzungen entnommene Wasser kann schwere Verbrühungen verursachen.
-
Seite 14: Anschluss
Beachten Sie die Sicherheitshinweise für die Installation, ein Nichtbeachten dieser Hinweise kann zu Schäden an der Installation, Verletzungen oder Tod führen!. Heißes Wasser kann zu Verbrühungen führen! ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt. - Seite 15 InstallatIon AnSchluSS An den heizkreiSlAuf Absperrventil Heizkreislauf 2. Speicherladepumpe Rückschlagventil 4. Absperrventil Vorlauf/Rücklauf Befüllventil Primärkreislauf 6. Entleerung Kaltwasser Heißwasser 661Y1300-A...
-
Seite 16: Parallel-Schaltung Von Speichern
InstallatIon pArAllel-SchAltung Von Speichern Bitte kontaktieren Sie AcV für spezielle Anwendungen. 661Y1300-A... -
Seite 17: Inbetriebnahme
InBEtRIEBnAHME SicherheitShinWeiSe zur Befüllung Wichtige Anweisungen für die Personen- und Umweltsicherheit Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf. Verwenden Sie kein Frostschutzmittel für Kraftfahrzeuge. Dieses kann zu schweren Verletzungen, zum Tod oder zur Beschädigung der Räume führen. -
Seite 18: Befüllung
InbetrIebnahme Befüllung Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf. Befüllung deS BrAuchWASSerSpeicherS (Bild 1) Leiten Sie den Ablass des Sicherheitsventils in den Abfluß. •... - Seite 19 InbetrIebnahme Bild 1 Kaltwasser Heißwasser Bild 2 661Y1300-A...
-
Seite 20: Prüfungen Vor Inbetriebnahme
InbetrIebnahme prüfungen Vor inBetrieBnAhme • Stellen Sie sicher, dass die Sicherheitsventile im Brauchwasser- und Heizkreislauf einwandfrei installiert sind und die Abläufe der Anlage an den Abfluss angeschlossen sind. • Stellen Sie sicher, dass der Brauchwasserspeicher und der Heizkreislauf mit Wasser befüllt sind. •... -
Seite 21: Wartung
WARtung regelmÄSSige kontrolle durch den AnlAgenBetreiBer • Prüfen Sie den Druck am Manometer des Kessels: Dieser sollte zwischen 0,5 und 1,5 bar liegen. • führen Sie regelmäßig eine Sichtprüfung der Ventile, der Anschlüsse, der fühler-tauchhülse und des zubehörs durch, um eventuelle Leckagen und fehlfunktionen festzustellen. •... -
Seite 22: Entleerung
Wartung entleerung Wichtige Anweisung für die Personen- und Umweltsicherheit Das Wasser, welches aus dem Entleerungventil kommt ist sehr heiß und kann zu Verbrühungen führen. Stellen Sie sicher das sich keine Personen im Umkreis befinden!. Grundlegende Hinweise für die elektrische Sicherheit Unterbrechen Sie die elektrische Versorgung,bevor Sie den Speicher entleeren. -
Seite 23: Wartung
Wartung Bild 3 Kaltwasser Heißwasser Bild 4 661Y1300-A... - Seite 24 typenSchi ld 661Y1300-A...
