ILEA 30 SOLO BE
1.
Schaltkasten.
2.
Benutzerschnittstelle.
3.
Umwälzpumpe.
4.
Kondensatoraustauscher.
5.
Zünd- und Ionisationselektrode.
6.
Ventilator / Mischer.
7.
Gasventil.
8.
Druckfühler.
9.
Siphon (Kondensatableitung).
10. Manueller Entlüfter.
11. Sicherheitsventil (Heizung).
12. Automatischer Entlüfter.
13. Ausdehnungsgefäß
14. Konzentrischer
Adapter
(Verbrennungsluftzufuhr
Rauchableitung).
15. Entnahme für Analyse der Verbrennungsluft.
16. Entnahme für Rauchanalyse.
17. Geräuschdämpfer
18. Motor (Umlenkventil)
19. Bypass
20. Entleerungsschraube
21. PASS-Steckverbindung für Navipass IO
Temperaturfühler
22. Sicherheitsfühler Wärmeaustauscher.
23. Vorlauff ühler Austauscher.
24. Rücklauff ühler Austauscher.
Ohmscher Wert der Fühler: siehe

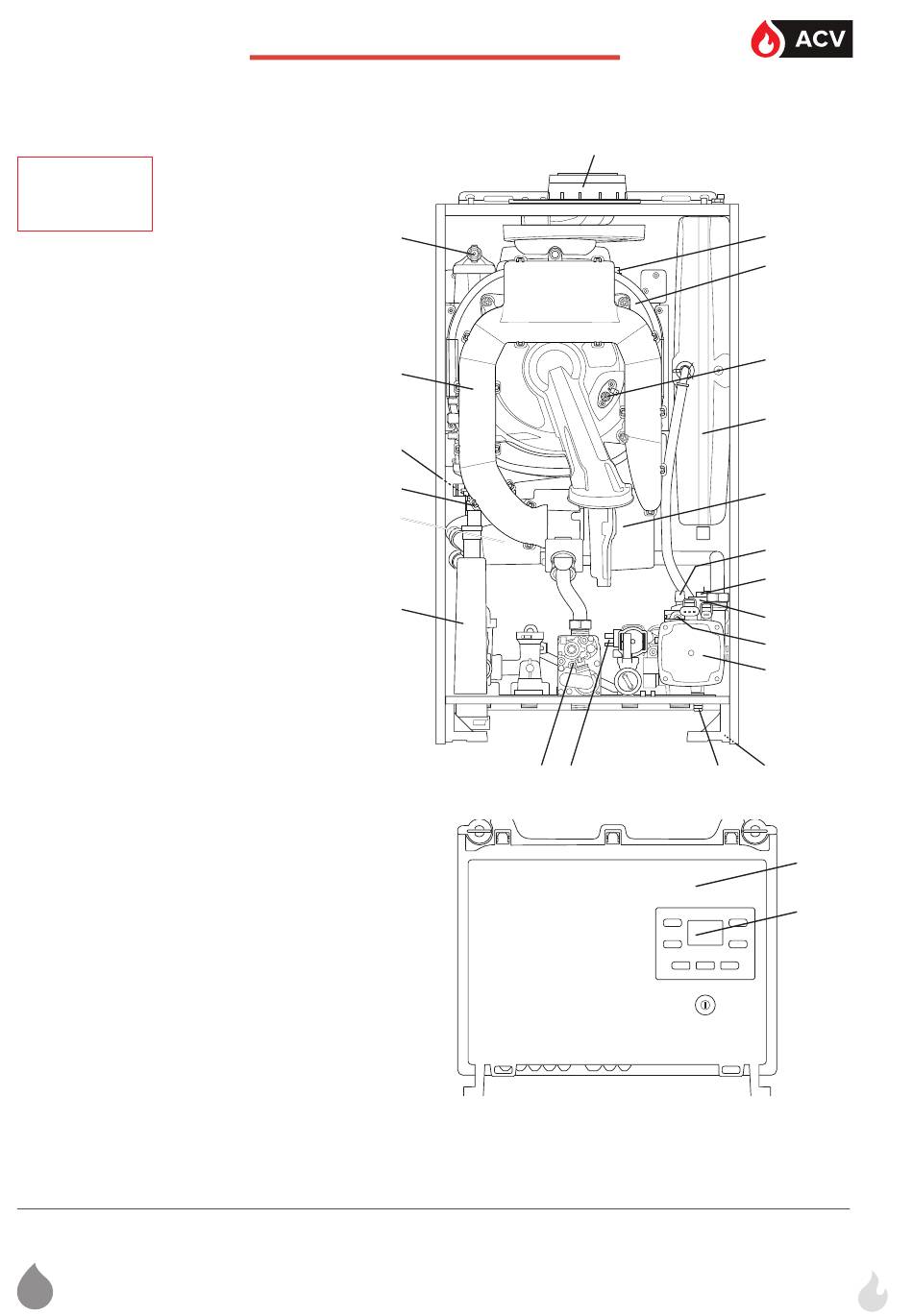

Ab. 3 - Bauteile - Nur Heizbetrieb - ILEA 30 SOLO BE
DE
BESCHREIBUNG DES GERÄTES
10
17
23
24
17
9
und
Dichtung
und
Ab. 34, Seite 53
14
D 1 8
7
18
1
22
4
1
5
13
6
12
8
11
19
3
20
21
1
2
11
