■ Horizontales
konzentrisches
(Typ C13)
• Vorschriften (Typ C13)
Die Abzugsleitung muss direkt durch eine Wand in den
Außenbereich führen.
Die Luftansaugöff nung und die Austrittsöff nung der
verbrannten Gase sind mindestens 0,40 m von zu
öff nenden Fenstern und 0,60 m von Lufteinlassöff nungen
entfernt anzubringen.
Wenn der Abzug auf einen öff entlichen oder privaten Weg
führt, muss sich dieser in einer Höhe von mindestens
1,80 m über dem Boden befi nden und gegen jegliches
äußeres Eingreifen, das dazu führen kann, das normale
Funktionieren zu beeinträchtigen, geschützt werden.
Wenn sich der öff entliche oder private Weg in
ausreichener Entfernung befi ndet, darf sich der Abzug
in einer Höhe von weniger als 1,80 m über dem Boden
befi nden. In diesem Fall wird empfohlen, ein Schutzgitter
anzubringen, um die Gefahr von Verbrennungen
auszuschließen.
Wenn der Abzug oberhalb einer horizontalen Fläche
(Boden, Terrasse) liegt, ist ein Mindestabstand von 0,30
m zwischen der Basis des Endgeräts und dieser Fläche
einzuhalten.
Anschluss Entlüftungsventil Typ C13
Leitungsdurchmesser
Ø 60/100
Ø 80/125
Ohne Endgerät
(1)
sind diese Längen um x m pro Winkelstück zu verringern (siehe nebenstehend).

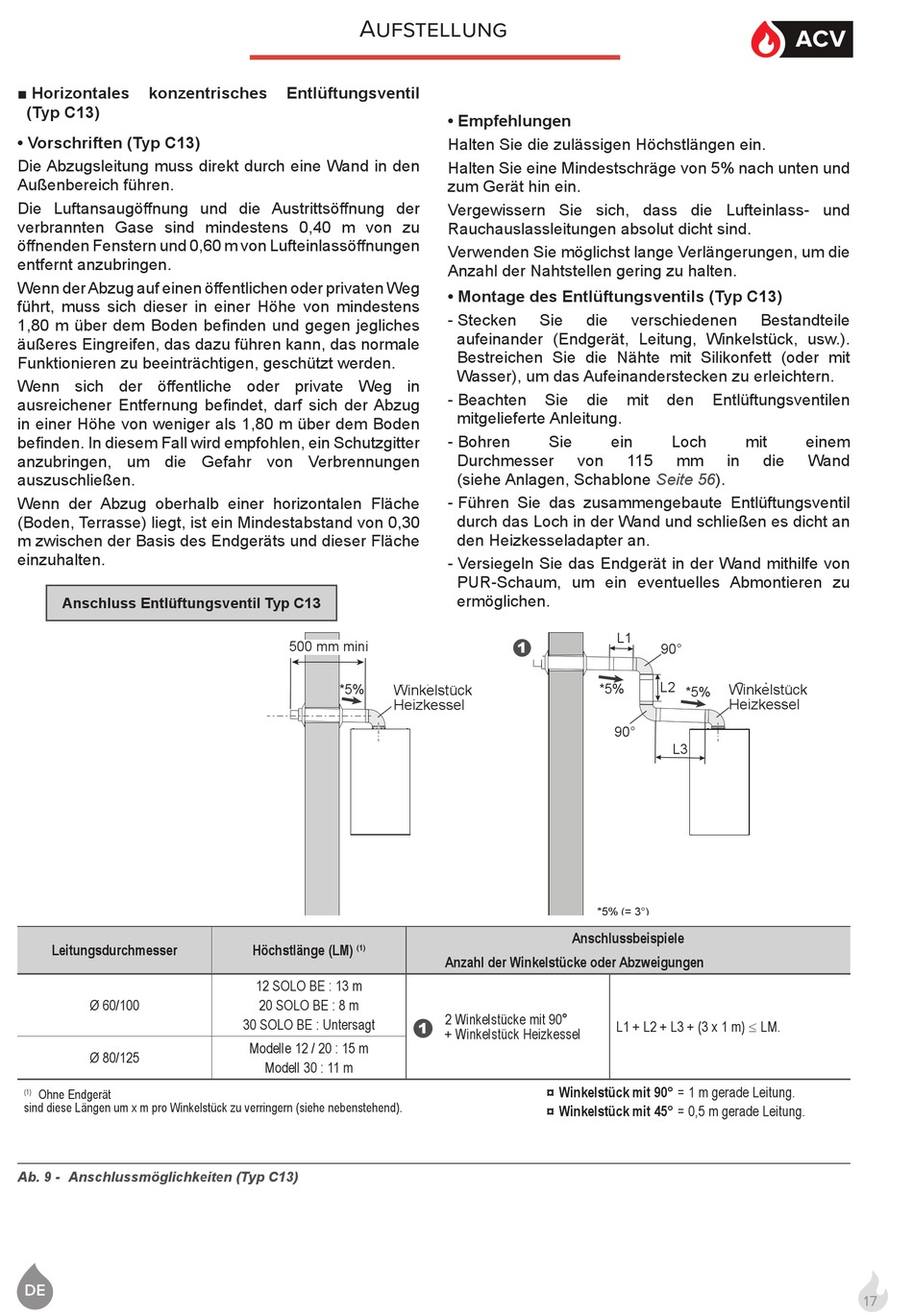

Ab. 9 - Anschlussmöglichkeiten (Typ C13)
DE
AUFSTELLUNG
Entlüftungsventil
500 mm mini
*5%
Winkelstück
Coude
Heizkessel
chaudière
Höchstlänge (LM)
(1)
12 SOLO BE : 13 m
20 SOLO BE : 8 m
30 SOLO BE : Untersagt
Modelle 12 / 20 : 15 m
Modell 30 : 11 m
• Empfehlungen
Halten Sie die zulässigen Höchstlängen ein.
Halten Sie eine Mindestschräge von 5% nach unten und
zum Gerät hin ein.
Vergewissern Sie sich, dass die Lufteinlass- und
Rauchauslassleitungen absolut dicht sind.
Verwenden Sie möglichst lange Verlängerungen, um die
Anzahl der Nahtstellen gering zu halten.
• Montage des Entlüftungsventils (Typ C13)
- Stecken
Sie
die
aufeinander (Endgerät, Leitung, Winkelstück, usw.).
Bestreichen Sie die Nähte mit Silikonfett (oder mit
Wasser), um das Aufeinanderstecken zu erleichtern.
- Beachten
Sie
die
mitgelieferte Anleitung.
- Bohren
Sie
Durchmesser
von
(siehe Anlagen, Schablone
- Führen Sie das zusammengebaute Entlüftungsventil
durch das Loch in der Wand und schließen es dicht an
den Heizkesseladapter an .
- Versiegeln Sie das Endgerät in der Wand mithilfe von
PUR-Schaum, um ein eventuelles Abmontieren zu
ermöglichen.
1
Anschlussbeispiele
Anzahl der Winkelstücke oder Abzweigungen
2 Winkelstücke mit 90°
1
+ Winkelstück Heizkessel
¤ Winkelstück mit 90° = 1 m gerade Leitung.
¤ Winkelstück mit 45° = 0,5 m gerade Leitung.
verschiedenen
Bestandteile
mit
den
Entlüftungsventilen
ein
Loch
mit
115
mm
in
die
Seite
56).
L1
90°
L2
Coude
*5%
Winkelstück
*5%
90°
Heizkessel
chaudière
90°
L3
*5% (= 3°)
L1 + L2 + L3 + (3 x 1 m) LM.
einem
Wand
17
