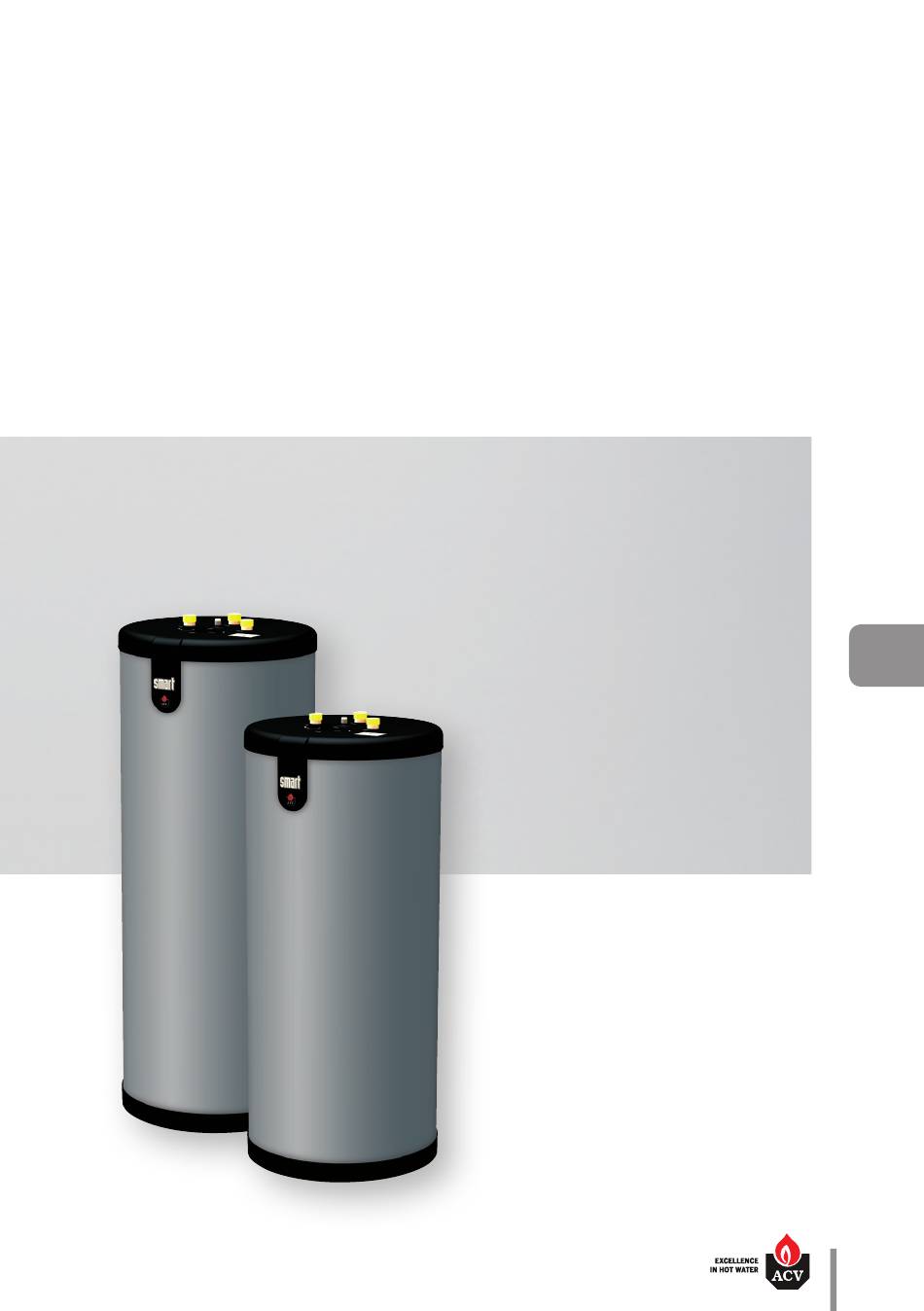

- Seite 1 INSTALLATIONS-, BEDIENUNGS UND WARTUNGSANLEITUNG für den Installateur und den Anwender SMART Line 320 - 420 - 420 Duplex - 600 A1004777 - 661Y3100 • B...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE EMPFEHLUNGEN ..............4 PRODUKTINFORMATIONEN ..............5 Energieeffizienzlabel ............................5 Typenschild .................................. 6 GERÄTEBESCHREIBUNG ................7 Modelle - SL 320 - 420 - 420 Duplex - 600 ......................7 TECHNISCHE DATEN .................8 Abmessungen ................................8 Hydraulische Anschlüsse ..........................9 Elektrische Anschlüsse ............................10 INSTALLATION ..................11 Leistung .................................. - Seite 3 INHALTSVERZEICHNIS WARTUNG ....................21 Regelmässige Kontrolle durch den Anlagenbetreiber ............21 Jährliche Wartung ..............................21 Entleerung ..................................22 Das System wieder in Betrieb nehmen ....................22 Smart Line: A1004777 - 661Y3100 • B...
-
Seite 4: Allgemeine Empfehlungen
Typenschild angegeben sind, müssen ACV im Falle einer Beanstandung vorgelegt werden! Andernfalls wird die Beanstandung nichtig gemacht! • Trotz der strengen Qualitätsnormen von ACV bei der Herstellung, der Kontrolle und dem Transport der Geräte sind Fehler möglich. Bitte melden Sie derartige Fehler unverzüglich dem autorisierten Installateur... -
Seite 5: Produktinformationen
PRODUK TINFORMATIONEN ENERGIEEFFIZIENZLABEL Smart Line: A1004777 - 661Y3100 • B... -
Seite 6: Typenschild
PRODUK TINFORMATIONEN TYPENSCHILD Smart Line : A1004777 - 661Y3100 • B... -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG MODELLE - SL 320 - 420 - 420 Duplex - 600 Warmwasserspeicher, für die Standmontage, somit kann er in eine Heizungsinstallation integriert werden. Kaltwasseranschluss Außenbehälter, für das Primärwasser, aus 2. Zirkulationsanschluss Stahl 50 mm PU- Hartschaumisolierung 8. Handentlüfter 4. Heizungsvorlauf Warmwasseranschluss Innenbehälter, für das Brauchwasser, aus 10. -
Seite 8: Technische Daten
TECHNISCHE DATEN ABMESSUNGEN Abmessungen (Weichschaumisolierung) 420 D 1 602 2 024 2 024 1 901 1 280 1 705 1 705 1 583 Leergewicht AUFSTELLUNG Der Brauchwasserspeicher ist in einem trockenen Raum zu installieren, der gegen äußere Witterungseinflüsse geschützt ist. Wählen Sie den geeigneten Aufstellort unter Berücksichtigung der Kesselposition und der Entfernung zur Brauchwasserleitung, um die Temperaturverluste in den Leitungsnetzen zu verringern und die Druckverluste zu minimieren. -
Seite 9: Hydraulische Anschlüsse
TECHNISCHE DATEN HYDRAULISCHE ANSCHLÜSSE Hauptdaten 420 D Gesamtvolumen Primärkreislaufsvolumen (Heizung) tastächliches Volumen Heizungsanschluss [F] " 1 1/2 1 1/2 1 1/2 Brauchwasseranschluss [M] " 1 1/2 1 1/2 1 1/2 1 1/2 Zirkulationsanschluss [F] " 1 1/2 1 1/2 1 1/2 1 1/2 Druckabfalls durch den Heizwasse- mbar... -
Seite 10: Elektrische Anschlüsse
TECHNISCHE DATEN ELEKTRISCHE ANSCHLÜSSE Hauptanschlüsse 420 D Versorgungsspannung Versorgungsfrequenz Max. Absicherung Schaltplan Regelthermostat [60/80°C] Speicherladepumpe [optional] Manuell entriegelbarer Sicherheitsthermostat [89°C max.] SL 320 - 420 Y/Gr Y/Gr Blau Y/Gr Y/Gr Bk. Schwarz Br. Braun Grau Y/Gr Y/Gr Orange W. Weiß SL 600 Y/Gr. -
Seite 11: Installation
INSTALLATION LEISTUNG Brauchwasserleistung 420 D Spitzenleistung bei 40 °C L/10' 1 195 1 195 1 345 Spitzenleistung bei 45 °C L/10' 1 012 1 012 1 153 Spitzenleistung bei 60 °C L/10' Spitzenleistung bei 40 °C L/60' 2 666 3 151 3 151 3 437 Spitzenleistung bei 45 °C... -
Seite 12: Sicherheitshinweise
INSTALLATION SICHERHEITSHINWEISE Generelle Hinweise • Anschlüsse (elektrisch, hydraulisch) müssen durchgeführt werden Übereinstimmung und entspricht den einschlägigen Normen und Vorschriften. • Wenn die letzte Entnahmestelle sehr weit entfernt vom Speicher ist, installieren Sie eine Brauchwasserzirkulationspumpe, somit wird ein schnelles zapfen von Warmwasser ermöglicht. - Seite 13 Mengen kann es im Speicher zu so genannter Schichtenbildung kommen. Die obere Warmwasserschicht kann dann sehr hohe Temperaturen erreichen. • ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt. • Das für die Waschmaschine, die Geschirrspülmaschine und andere Nutzungen entnommene Wasser kann schwere Verbrühungen verursachen.
-
Seite 14: Verpackung
INSTALLATION VERPACKUNG Alle gelieferten Geräte werden vor Auslieferung getestet und seperat verpackt. Inhalt der Verpackung • Ein Speicher SL zur Brauchwassererwärmung. • Eine mehrsprachige Installations-, Bedienungs- und Wartungsanleitung. • Ein Energieeffizienzlabel WERKZEUGE Smart Line : A1004777 - 661Y3100 • B... -
Seite 15: Anschluss
Beachten Sie die Sicherheitshinweise für die Installation, ein Nichtbeachten dieser Hinweise kann zu Schäden an der Installation, Verletzungen oder Tod führen!. • Heißes Wasser kann zu Verbrühungen führen! ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt. -
Seite 16: Anschluss An Den Heizkreislauf (Bodenstehende Installation)
INSTALLATION ANSCHLUSS AN DEN HEIZKREISLAUF (bodenstehende Installation) Befüllventil Primärkreislauf 2. Speicherladepumpe Rückschlagventil 4. Absperrventil Heizkreislauf Ausdehnungsgefäß 6. Manometer Sicherheitsventil 8. Entleerung Absperrventil Kaltwasser Heißwasser Smart Line : A1004777 - 661Y3100 • B... -
Seite 17: Parallel-Schaltung Von Speichern (Schema 3 Speicher)
Empfohlene Anwendung für Abwärme und Fernwärmeanwendungen. Diese Art der Speicherverbindung verringert die Leistung des Systems für die Wasser erwärmung! Achten Sie darauf das System größer zu dimensionieren! Ein spezielles Verbindungs-Kit wird von ACV angeboten. Legende 6. Raumthermostat (optional) Befüllventil Primärkreislauf Regelung (optional) 2. -
Seite 18: Inbetriebnahme
INBETRIEBNAHME SICHERHEITSHINWEISE ZUR BEFÜLLUNG Wichtige Anweisungen für die Personen- und Umweltsicherheit • Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf. • Verwenden Sie kein Frostschutzmittel für Kraftfahrzeuge. Dieses kann zu schweren Verletzungen, zum Tod oder zur Beschädigung der Räume führen. -
Seite 19: Befüllung
INBETRIEBNAHME BEFÜLLUNG Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage • Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf. BEFÜLLUNG DES BRAUCHWASSERSPEICHERS (Bild 1) Generelle Hinweise • Leiten Sie den Ablass des Sicherheitsventils in den Abfluß. Um den Speicher zu befüllen, muss die höchstgelegene Entnahmestelle (2) geöffnet werden,somit kann die Luft entweichen. -
Seite 20: Prüfungen Vor Inbetriebnahme
INBETRIEBNAHME BEFÜLLUNG DES HEIZKREISLAUFS (Bild 2) Generelle Hinweise • Wenn der Speicher in einer Heizungsinstallation eingebunden ist, schauen Sie in die Kesselanleitung. Stellen Sie sicher, dass der Entleerungshahn (3) Ihres Primärkreislaufs richtig geschlossen ist. Öffnen Sie die Absperrventile (1) und (2) des Heizkreislaufs, der mit dem Kessel verbunden ist. Öffnen Sie den Entlüfter (4) im oberen Teil des Brauchwasserspeichers. -
Seite 21: Regelmässige Kontrolle Durch Den Anlagenbetreiber
WARTUNG REGELMÄSSIGE KONTROLLE DURCH DEN ANLAGENBETREIBER • Prüfen Sie den Druck am Manometer des Heizkreislaufs: Dieser sollte zwischen 0,5 und 1,5 bar liegen. • Führen Sie regelmäßig eine Sichtprüfung der Ventile, der Anschlüsse, der Fühler-Tauchhülse und des Zubehörs durch, um eventuelle Leckagen und Fehlfunktionen festzustellen. •... -
Seite 22: Entleerung
WARTUNG ENTLEERUNG Wichtige Anweisung für die Personen- und Umweltsicherheit • Das Wasser, welches aus dem Entleerungventil kommt ist sehr heiß und kann zu Verbrühungen führen. Stellen Sie sicher das sich keine Personen im Umkreis befinden! Grundlegende Hinweise für die elektrische Sicherheit •... - Seite 23 WARTUNG Bild 3 Kaltwasser Heißwasser Bild 4 Smart Line: A1004777 - 661Y3100 • B...
- Seite 24 Smart Line : A1004777 - 661Y3100 • B...
