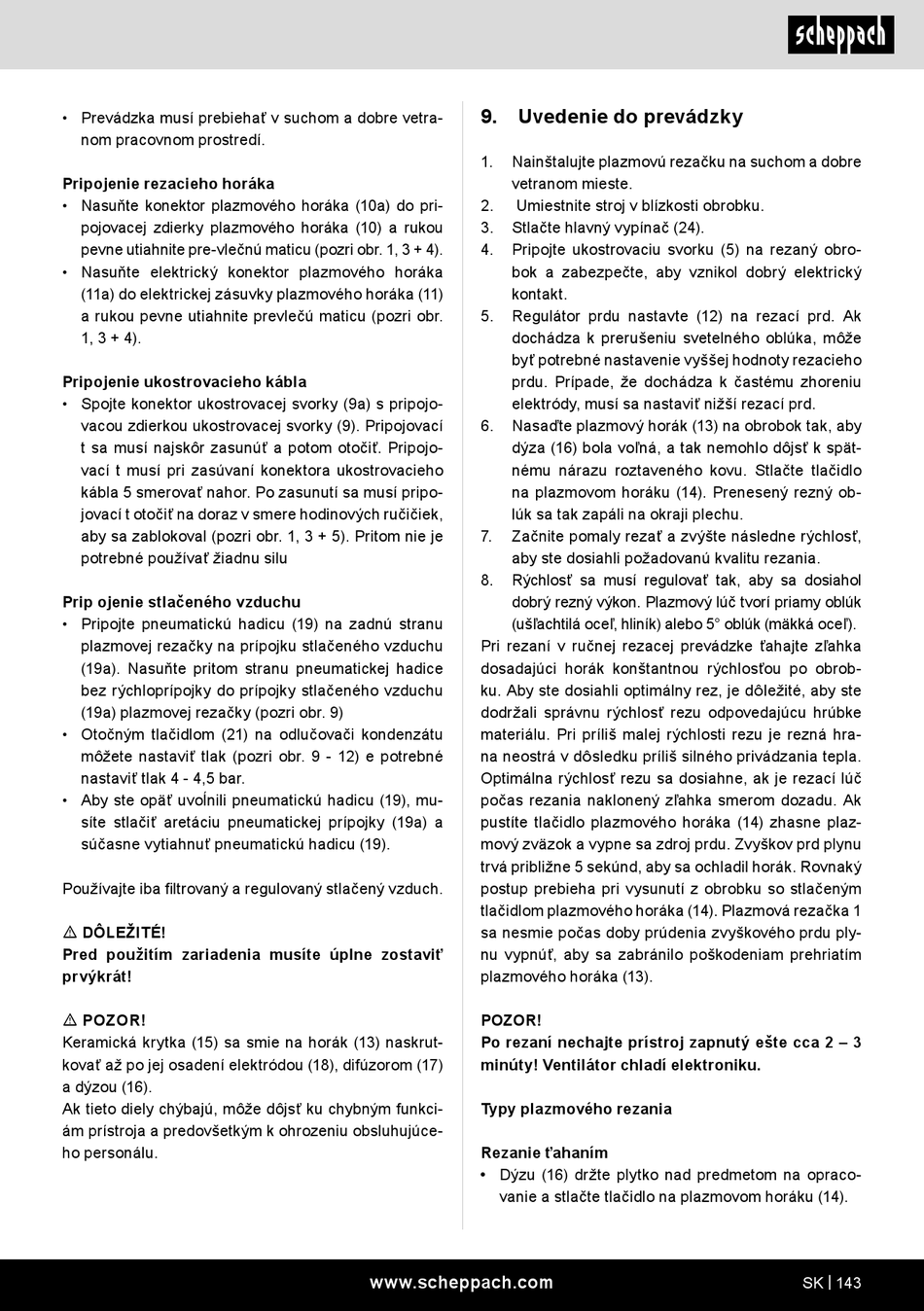

Scheppach PLC40 Originalbetriebsanleitung Seite 143

• Prevádzka musí prebiehať v suchom a dobre vetra-
nom pracovnom prostredí.
Pripojenie rezacieho horáka
• Nasuňte konektor plazmového horáka (10a) do pri-
pojovacej zdierky plazmového horáka (10) a rukou
pevne utiahnite pre-vlečnú maticu (pozri obr. 1, 3 + 4).
• Nasuňte elektrický konektor plazmového horáka
(11a) do elektrickej zásuvky plazmového horáka (11)
a rukou pevne utiahnite prevlečú maticu (pozri obr.
1, 3 + 4).
Pripojenie ukostrovacieho kábla
• Spojte konektor ukostrovacej svorky (9a) s pripojo-
vacou zdierkou ukostrovacej svorky (9). Pripojovací
t sa musí najskôr zasunúť a potom otočiť. Pripojo-
vací t musí pri zasúvaní konektora ukostrovacieho
kábla 5 smerovať nahor. Po zasunutí sa musí pripo-
jovací t otočiť na doraz v smere hodinových ručičiek,
aby sa zablokoval (pozri obr. 1, 3 + 5). Pritom nie je
potrebné používať žiadnu silu
Prip ojenie stlačeného vzduchu
• Pripojte pneumatickú hadicu (19) na zadnú stranu
plazmovej rezačky na prípojku stlačeného vzduchu
(19a). Nasuňte pritom stranu pneumatickej hadice
bez rýchloprípojky do prípojky stlačeného vzduchu
(19a) plazmovej rezačky (pozri obr. 9)
• Otočným tlačidlom (21) na odlučovači kondenzátu
môžete nastaviť tlak (pozri obr. 9 - 12) e potrebné
nastaviť tlak 4 - 4,5 bar.
• Aby ste opäť uvoĺnili pneumatickú hadicu (19), mu-
síte stlačiť aretáciu pneumatickej prípojky (19a) a
súčasne vytiahnuť pneumatickú hadicu (19).
Používajte iba filtrovaný a regulovaný stlačený vzduch.
m DÔLEŽITÉ!
Pred použitím zariadenia musíte úplne zostaviť
prvýkrát!
m POZOR!
Keramická krytka (15) sa smie na horák (13) naskrut-
kovať až po jej osadení elektródou (18), difúzorom (17)
a dýzou (16).
Ak tieto diely chýbajú, môže dôjsť ku chybným funkci-
ám prístroja a predovšetkým k ohrozeniu obsluhujúce-
ho personálu.
9. Uvedenie do prevádzky
1. Nainštalujte plazmovú rezačku na suchom a dobre
vetranom mieste.
2. Umiestnite stroj v blízkosti obrobku.
3. Stlačte hlavný vypínač (24).
4. Pripojte ukostrovaciu svorku (5) na rezaný obro-
bok a zabezpečte, aby vznikol dobrý elektrický
kontakt.
5. Regulátor prdu nastavte (12) na rezací prd. Ak
dochádza k prerušeniu svetelného oblúka, môže
byť potrebné nastavenie vyššej hodnoty rezacieho
prdu. Prípade, že dochádza k častému zhoreniu
elektródy, musí sa nastaviť nižší rezací prd.
6. Nasaďte plazmový horák (13) na obrobok tak, aby
dýza (16) bola voľná, a tak nemohlo dôjsť k spät-
nému nárazu roztaveného kovu. Stlačte tlačidlo
na plazmovom horáku (14). Prenesený rezný ob-
lúk sa tak zapáli na okraji plechu.
7. Začnite pomaly rezať a zvýšte následne rýchlosť,
aby ste dosiahli požadovanú kvalitu rezania.
8. Rýchlosť sa musí regulovať tak, aby sa dosiahol
dobrý rezný výkon. Plazmový lúč tvorí priamy oblúk
(ušľachtilá oceľ, hliník) alebo 5° oblúk (mäkká oceľ).
Pri rezaní v ručnej rezacej prevádzke ťahajte zľahka
dosadajúci horák konštantnou rýchlosťou po obrob-
ku. Aby ste dosiahli optimálny rez, je dôležité, aby ste
dodržali správnu rýchlosť rezu odpovedajúcu hrúbke
materiálu. Pri príliš malej rýchlosti rezu je rezná hra-
na neostrá v dôsledku príliš silného privádzania tepla.
Optimálna rýchlosť rezu sa dosiahne, ak je rezací lúč
počas rezania naklonený zľahka smerom dozadu. Ak
pustíte tlačidlo plazmového horáka (14) zhasne plaz-
mový zväzok a vypne sa zdroj prdu. Zvyškov prd plynu
trvá približne 5 sekúnd, aby sa ochladil horák. Rovnaký
postup prebieha pri vysunutí z obrobku so stlačeným
tlačidlom plazmového horáka (14). Plazmová rezačka 1
sa nesmie počas doby prúdenia zvyškového prdu ply-
nu vypnúť, aby sa zabránilo poškodeniam prehriatím
plazmového horáka (13).
POZOR!
Po rezaní nechajte prístroj zapnutý ešte cca 2 – 3
minúty! Ventilátor chladí elektroniku.
Typy plazmového rezania
Rezanie ťahaním
• Dýzu (16) držte plytko nad predmetom na opraco-
vanie a stlačte tlačidlo na plazmovom horáku (14).
