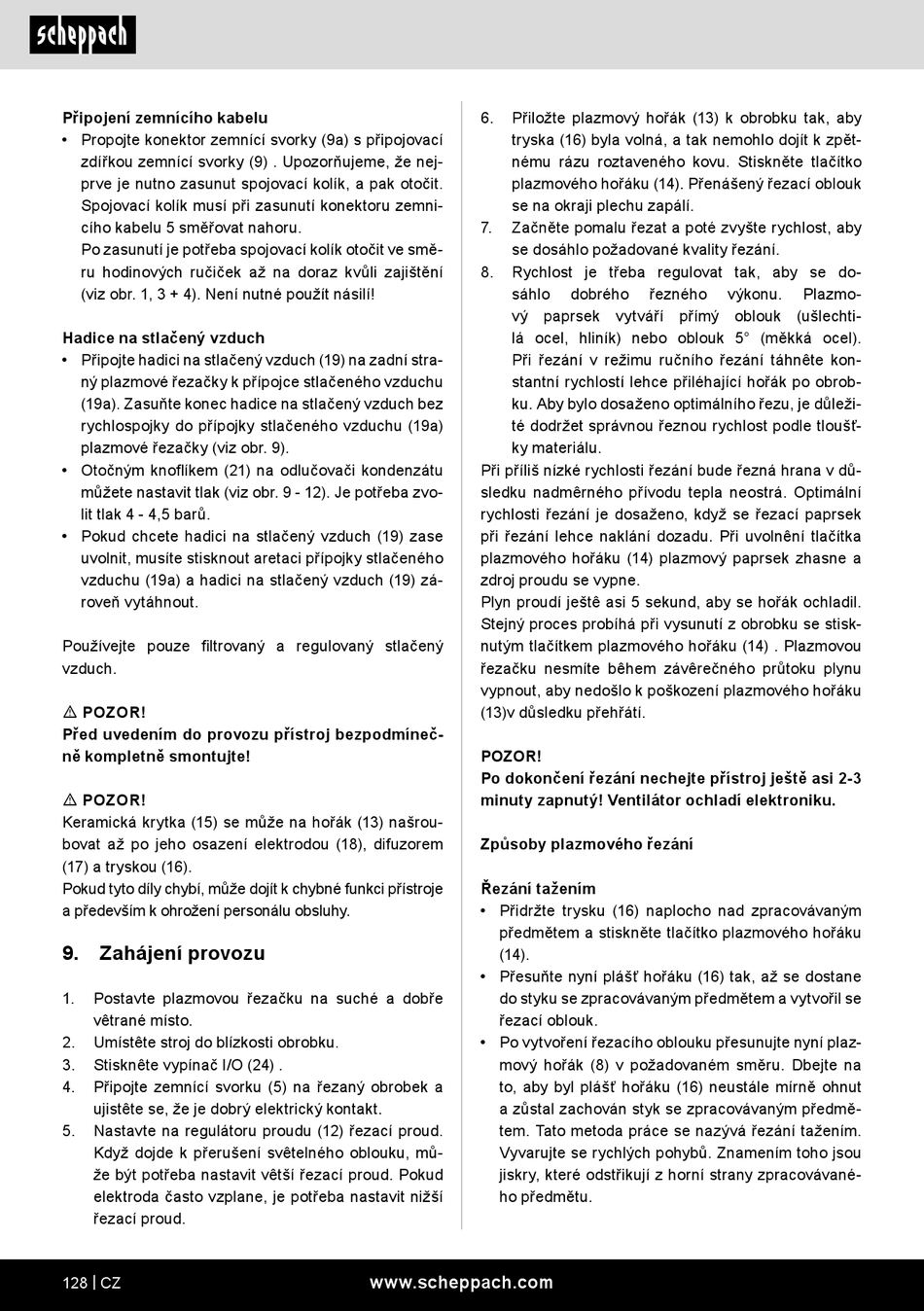

Scheppach PLC40 Originalbetriebsanleitung Seite 128

Připojení zemnícího kabelu
• Propojte konektor zemnící svorky (9a) s připojovací
zdířkou zemnící svorky (9) . Upozorňujeme, že nej-
prve je nutno zasunut spojovací kolík, a pak otočit.
Spojovací kolík musí při zasunutí konektoru zemni-
cího kabelu 5 směřovat nahoru.
Po zasunutí je potřeba spojovací kolík otočit ve smě-
ru hodinových ručiček až na doraz kvůli zajištění
(viz obr. 1, 3 + 4). Není nutné použít násilí!
Hadice na stlačený vzduch
• Připojte hadici na stlačený vzduch (19) na zadní stra-
ný plazmové řezačky k přípojce stlačeného vzduchu
(19a). Zasuňte konec hadice na stlačený vzduch bez
rychlospojky do přípojky stlačeného vzduchu (19a)
plazmové řezačky (viz obr. 9).
• Otočným knoflíkem (21) na odlučovači kondenzátu
můžete nastavit tlak (viz obr. 9 - 12). Je potřeba zvo-
lit tlak 4 - 4,5 barů.
• Pokud chcete hadici na stlačený vzduch (19) zase
uvolnit, musíte stisknout aretaci přípojky stlačeného
vzduchu (19a) a hadici na stlačený vzduch (19) zá-
roveň vytáhnout.
Používejte pouze filtrovaný a regulovaný stlačený
vzduch.
m POZOR!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
m POZOR!
Keramická krytka (15) se může na hořák (13) našrou-
bovat až po jeho osazení elektrodou (18), difuzorem
(17) a tryskou (16).
Pokud tyto díly chybí, může dojít k chybné funkci přístroje
a především k ohrožení personálu obsluhy.
9. Zahájení provozu
1. Postavte plazmovou řezačku na suché a dobře
vêtrané místo.
2. Umístête stroj do blízkosti obrobku.
3. Stisknête vypínač I/O (24) .
4. Připojte zemnící svorku (5) na řezaný obrobek a
ujistête se, že je dobrý elektrický kontakt.
5. Nastavte na regulátoru proudu (12) řezací proud.
Když dojde k přerušení svêtelného oblouku, mů-
že být potřeba nastavit vêtší řezací proud. Pokud
elektroda často vzplane, je potřeba nastavit nižší
řezací proud.
128 | CZ
6. Přiložte plazmový hořák (13) k obrobku tak, aby
tryska (16) byla volná, a tak nemohlo dojít k zpět-
nému rázu roztaveného kovu. Stiskněte tlačítko
plazmového hořáku (14). Přenášený řezací oblouk
se na okraji plechu zapálí.
7. Začněte pomalu řezat a poté zvyšte rychlost, aby
se dosáhlo požadované kvality řezání.
8. Rychlost je třeba regulovat tak, aby se do-
sáhlo
vý paprsek vytváří přímý oblouk (ušlechti-
lá ocel, hliník) nebo oblouk 5° (měkká ocel).
Při řezání v režimu ručního řezání táhnête kon-
stantní rychlostí lehce přiléhající hořák po obrob-
ku. Aby bylo dosaženo optimálního řezu, je důleži-
té dodržet správnou řeznou rychlost podle tloušť-
ky materiálu.
Při příliš nízké rychlosti řezání bude řezná hrana v dů-
sledku nadmêrného přívodu tepla neostrá. Optimální
rychlosti řezání je dosaženo, když se řezací paprsek
při řezání lehce naklání dozadu. Při uvolnêní tlačítka
plazmového hořáku (14) plazmový paprsek zhasne a
zdroj proudu se vypne.
Plyn proudí ještê asi 5 sekund, aby se hořák ochladil.
Stejný proces probíhá při vysunutí z obrobku se stisk-
nutým tlačítkem plazmového hořáku (14) . Plazmovou
řezačku nesmíte bêhem závêrečného průtoku plynu
vypnout, aby nedošlo k poškození plazmového hořáku
(13)v důsledku přehřátí.
POZOR!
Po dokončení řezání nechejte přístroj ještě asi 2-3
minuty zapnutý! Ventilátor ochladí elektroniku.
Způsoby plazmového řezání
Řezání tažením
• Přidržte trysku (16) naplocho nad zpracovávaným
předmětem a stiskněte tlačítko plazmového hořáku
(14).
• Přesuňte nyní plášť hořáku (16) tak, až se dostane
do styku se zpracovávaným předmětem a vytvořil se
řezací oblouk.
• Po vytvoření řezacího oblouku přesunujte nyní plaz-
mový hořák (8) v požadovaném směru. Dbejte na
to, aby byl plášť hořáku (16) neustále mírně ohnut
a zůstal zachován styk se zpracovávaným předmě-
tem. Tato metoda práce se nazývá řezání tažením.
Vyvarujte se rychlých pohybů. Znamením toho jsou
jiskry, které odstřikují z horní strany zpracovávané-
ho předmětu.
www.scheppach.com
dobrého řezného výkonu. Plazmo-
